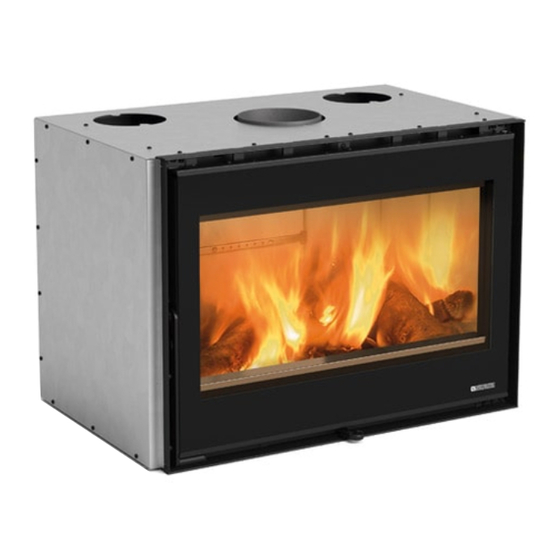

La Nordica INSERTO 80 WIDE Manual Del Usuario
Ocultar thumbs
Ver también para INSERTO 80 WIDE:
- Manual del usuario (20 páginas) ,
- Manual del usuario (104 páginas)
Tabla de contenido
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para La Nordica INSERTO 80 WIDE
Resumen de contenidos para La Nordica INSERTO 80 WIDE
- Página 1 MANUALE UTENTE PRODOTTI A LEgNA WOOD PRODUCTs UsER MANUAL BENUTZERHANDBUCH HOLZPRODUkT MANUEL UTILIsATEUR PRODUITs à BOIs MANUAL DEL UsUARIO PRODUCTOs DE LEñA INSERTO 80 WIDE -80 PRS WIDE - 100 WIDE ITALIANO MADE ITALY design & production 6096106 - Rev.01...
- Página 2 ITALIANO ......................4 ENGLISH ......................19 DEUTSCH ......................34 FRANCAIS ......................49 ESPAÑOL ......................64...
-
Página 3: Installazione
INsTALLAZIONE. INsTALLATION. INsTALLATION. L’INsTALLATION. LA INsTALACIÓN. PRIMA DELL’INsTALLAZIONE EsEgUIRE LE sEgUENTI VERIFICHE. BEFORE THE INsTALLATION PERFORM THE FOLLOWINg CHECks. VOR DER AUFsTELLUNg FOLgENDE PRÜFUNgEN AUsFÜHREN. AVANT L’INsTALLATION IL FAUT RÉALIsER LEs sUIVANTEs VÉRIFICATIONs. ANTEs DE LA INsTALACIÓN, REALIZAR LOs CONTROLEs sIgUIENTEs INsERTO 80 PRs WIDE... -
Página 4: Tabla De Contenido
ATTENZIONE LE sUPERFICI POssONO DIVENTARE MOLTO CALDE! UTILIZZARE sEMPRE I gUANTI DI PROTEZIONE! Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un corrispondente abbigliamento protettivo (guanti di protezione in dotazione). -
Página 5: Avvertenze
Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un’ottima soluzione di riscaldamento nata dalla tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi. AVVERTENZE Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell’apparecchio, anche in caso di cessione ad un altro proprietario o utente, oppure di trasferimento su un altro luogo. -
Página 6: Avvertenze Generali
La NORDICA s.p.A. non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l’uso di ricambi non originali. Questo apparecchio non è adatto all’uso da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e mentali ridotte, o inesperte, a meno che non vengano supervisionate ed istruite nell’uso dell’apparecchio da una persona responsabile per la loro sicurezza. -
Página 7: Sicurezza Antincendio
MODO DA NON RIMANERE DANNEggIATI DURANTE IL MOVIMENTO DELL’INsERTO O VENIRE A CONTATTO CON PARTI CALDE. La NORDICA s.p.A. declina ogni responsabilità per danni a cose e/o persone provocati dall’impianto. Inoltre non è responsabile del prodotto modificato senza autorizzazione e tanto meno per l’uso di ricambi non originali. -
Página 8: Descrizione Tecnica
DEsCRIZIONE TECNICA L’apparecchio a legna La Nordica si addice a riscaldare spazi abitativi per alcuni periodi. Come combustibili vengono utilizzati ceppi di legna. Questo è un apparecchio a combustione intermittente. L’apparecchio è composto da una camera in acciaio interamente saldata a tenuta ermetica. -
Página 9: Comignolo
Una sezione della canna fumaria troppo importante può presentare un volume troppo grande da riscaldare e dunque provocare delle difficoltà di funzionamento dell’apparecchio; per evitare ciò provvedete ad intubare la stessa per tutta la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio. ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali infiammabili attenersi a quanto previsto dalla Norma UNI10683. -
Página 10: Ventilazione Ed Aerazione Dei Locali Di Installazione
VENTILAZIONE ED AERAZIONE DEI LOCALI DI INsTALLAZIONE Poiché questi prodotti ricavano l’aria di combustione dal locale di installazione, è OBBLIgATORIO che nel luogo stesso venga immessa una sufficiente quantità d’aria. In caso di finestre e porte a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è possibile che l’ingresso di aria fresca non venga più... -
Página 11: Combustibili Ammessi / Non Ammessi
COMBUsTIBILI AMMEssI / NON AMMEssI I combustibili ammessi sono ceppi di legna. Si devono utilizzare esclusivamente ceppi di legna secca (contenuto d’acqua max. 20%). Si dovrebbero caricare al massimo 2 o 3 ceppi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20-30 cm ed una circonferenza di massimo 30-35 cm. -
Página 12: Accensione
ACCENsIONE Alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall’essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dopo un breve utilizzo del prodotto. Si deve comunque assicurare una buona ventilazione dell’ambiente. -
Página 13: Funzionamento Normale
FUNZIONAMENTO NORMALE Dopo aver posizionato i registri correttamente, inserire la carica di legna oraria indicata evitare sovraccarichi che provocano sollecitazioni anomale e deformazioni. Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all’eccessivo surriscaldamento (effetto forgia) in caso contrario, decade la garanzia. Con i registri posti sulla facciata dell’apparecchio viene regolata l’emissione di calore dello stesso. -
Página 14: Manutenzione E Cura
IMPORTANTE: LA PULIZIA E LA MANUTENZIONE DEVE EssERE EsEgUITA EsCLUsIVAMENTE AD APPARECCHIO FREDDO. Si possono usare esclusivamente parti di ricambio espressamente autorizzate ed offerte da La NORDICA s.p.A.. In caso di bisogno Vi preghiamo di rivolgerVi al Vs rivenditore specializzato. -
Página 15: Fermo Estivo
FERMO EsTIVO Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all’eliminazione totale della cenere ed altri eventuali residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l’apparecchio venga disconnesso dal camino, è... -
Página 16: Condizioni Di Garanzia
CONDIZIONI DI GARANZIA I prodotti La Nordica S.p.A. sono garantiti, nell’ambito della comunità europea, per un periodo di 24 mesi dalla data di acquisto. L’acquisto deve essere provato da un documento fiscalmente valido rilasciato dal rivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifichi il prodotto acquistato e la data di acquisto e/o consegna dello stesso. - Página 17 Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati dalla La Nordica S.p.A. e nel caso di sostituzione del prodotto, il trasporto sarà gratuito. Nei casi in cui il tecnico fosse in grado di riparare il prodotto presso il domicilio dell’utente, è...
- Página 18 ATTENTION sURFACEs CAN BECOME VERY HOT! ALWAYs UsE PROTECTIVE gLOVEs! During combustion, thermal energy is released that significantly increases the heat of surfaces, doors, handles, controls, glass, exhaust pipes, and even the front of the appliance. Avoid contact with those elements if not wearing protective clothing (protective gloves included).
-
Página 19: Warnings
We thank you for having chosen our company; our product is a great heating solution developed from the most advanced technology with top quality machining and modern design, aimed at making you enjoy the fantastic sensation that the heat of a flame gives, in complete safety. WARNINgs This instructions manual is an integral part of the product: make sure that it always accompanies the appliance, even if transferred to another owner or user, or if transferred to another place. -
Página 20: General Precautions
Installation must only be carried out by a qualified technician who works on behalf of companies suitable to assume the entire responsibility of the system as a whole. La NORDICA S.p.A. declines any responsibility for the product that has been modified without written authorisation as well as for the use of non-original spare parts. -
Página 21: Fire-Fighting Safety Measures
INsERT AND MUsT NOT COME INTO CONTACT WITH HOT PARTs. La NORDICA S.p.A. declines all responsibility for damage to things and/or persons caused by the system. In addition, it is not responsible for any product modified without authorisation and even less for the use of non original spare parts. -
Página 22: Technical Description
TECHNICAL DEsCRIPTION The appliance La Nordica is suitable to heat living spaces for some periods. As fuel, wood logs are used. The appliance works as an intermittent operating appliance. The appliance is made up of a steel chamber completely soldered and hermetic. -
Página 23: Chimney Cap
The draught created by the flue must be sufficient, but not excessive. A too big flue section can feature a too big volume to be heated and consequently cause difficulties in the operation of the device; to avoid this, tube the flue along its whole height. A too small section causes a decrease of the draught. ATTENTION: as far as concern the realisation of the flue connection and flammable materials please follow the requirements provided by UNI 10683 standard. -
Página 24: Ventilation And Aeration Of The Installation Premises
VENTILATION AND AERATION OF THE INsTALLATION PREMIsEs As the product draw their combustion air from the place of installation, it is MANDATORY that in the place itself, a sufficient quantity of air is introduced. If windows and doors are airtight (e.g. built according to energy saving criteria), it is possible that the fresh air intake is no longer guaranteed and this jeopardises the draught of the appliance and your health and safety. -
Página 25: Allowed / Not Allowed Fuels
ALLOWED / NOT ALLOWED FUELs Allowed fuels are logs. Use exclusively dry logs (max. content of water 20%). Maximum 3 logs should be loaded. The pieces of wood should have a length of ca. 20-30 cm and a maximum circumference of 30-35 cm. Compressed not worked-out wood briquettes must be used carefully to avoid overheating that may damage the device, since these have a very high calorific value. -
Página 26: Lighting
LIgHTINg After the first ignition you can smell bad odours (owing to the drying of the glue used in the garnitures or of the paint) which disappear after a brief using of the appliance. A good ventilation of the room should always be guaranteed. To light the fire, it is suggested to use small wood pieces together with paper or other traded lighting means. -
Página 27: Normal Operation
NORMAL OPERATION After having positioned the registers correctly, insert the indicated hourly wood load avoiding overloads that cause anomalous stresses and deformations. You should always use the product with the door closed in order to avoid damages due to overheating (forge effect). The inobservance of this rule makes the warranty expire. -
Página 28: Maintenance And Care
Let your chimney sweeper in charge of your area check the regular installation of the device, the connection to the stack and the aeration. IMPORTANT: THE MAINTENANCE AND CARE MUsT BE CARRIED OUT ONLY AND ExCLUsIVELY WITH COLD DEVICE .You should only use spare parts approved and supplied by La NORDICA s.p.A. . Please contact your specialized retailer if you require spare parts. -
Página 29: Routine Maintenance Performed By Qualified Technicians
which cannot ensure the good operation of the equipment if they are not in good condition and are not making a good seal! In this case the seals must be replaced. In presence of dampness in the room where the stove has been placed, we advise you to put absorbent salts into the hearth. If you want to keep for long the aesthetic look of the cooker it is important to protect its internal walls in row cast iron with neutral Vaseline. -
Página 30: Guarantee Terms
La Nordica S.p.A. cannot be held liable for injury or damage which may - either directly or indirectly - be caused to persons, animals and property ensuing from failure to observe all the instructions provided in the relevant instruction manual and the warnings regarding installation, use and maintenance of the product, that can also be downloaded on the website. - Página 31 If the product is repaired in one of the Authorised Technical Assistance Centres indicated by La Nordica S.p.A. and if the product is replaced, transport will be free of charge. If the technician can repair the product at the user’s place of residence and they refuse, transport to the workshop and redelivery will be paid by the consumer.
- Página 32 ACHTUNg DIE OBERFLäCHEN köNNEN sEHR HEIss WERDEN! VERWENDEN sIE IMMER sCHUTZHANDsCHUHE! Während der Verbrennung wird Wärmeenergie freigegeben, was zu einer bedeutenden Erhitzung der Oberflächen, von Türen, Griffen, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt. Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung). Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern.
-
Página 33: Warnhinweise
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. WARNHINWEIsE Diese Bedienungsanleitung ist fester Bestandteil des Produktes: Vergewissern Sie sich, dass sie stets beim Gerät bleibt, auch im Falle einer Übereignung an einen anderen Eigentümer oder Benutzer oder des Umzugs an einen anderen Ort. -
Página 34: Allgemeine Hinweise
Anleitungen und den Regeln des Handwerks, von qualifiziertem Personal, dass das im Namen von Firmen handelt, die in der Lage sind, die volle Verantwortung für die Anlage zu übernehmen. La NORDICA s.p.A. ist nicht für ein Produkt verantwortlich, an dem nicht genehmigte Veränderungen vorgenommen wurden und ebenso wenig für den gebrauch von Nicht-Original Ersatzteilen. -
Página 35: Brandschutz
WERDEN, DAss sIE BEIM BEWEgEN DEs EINsATZEs NICHT BEsCHäDIgT WERDEN ODER kONTAkT ZU HEIssEN TEILEN HABEN. La NORDICA s.p.A. haftet nicht für Produkte, die ohne genehmigung geändert wurden, und ebenso wenig, wenn keine Originalersatzteile verwendet wurden. Ihr gewohnter Bezirksschornsteinfeger ist von der Installation des Heizungsherds zu unterrichten, damit er seinen ordnungsgemäßen Anschluss an den Rauchabzug und dessen Leistungsvermögen überprüfen kann. -
Página 36: Trägerschutz
Falle von Anwendung von nicht gebrauchsgeeigneten Ergänzungsprodukten haften. TECHNIsCHE BEsCHREIBUNg Die Ausrüstung von La NORDICA eignen sich zum Beheizen von Wohnräumen über bestimmte Zeiträume. Als Brennstoff werden Holzscheite verwendet. Es handelt sich um eine Zeitbrandfeuerstätte. e Ausrüstung besteht aus einem hermetischen Stahlraum völlig geschweißt. -
Página 37: Schornstein
Um eine korrekte Installation zu gewährleisten, müssen die auf der technischen Tabelle angegebenen Abmessungen des Rauchabzugs eingehalten werden; im Fall von verschiedenen großen, der Rauchabzug gemäß den Vorgaben der Norm EN 13384-1 dimensionieren. Der von Ihrem Schornsteinrohr erzeugte Zug muss ausreichend aber nicht übertrieben sein. Ein Schornsteinrohr mit einem zu weiten Querschnitt kann ein Volumen aufweisen, das zu groß... -
Página 38: Belüftung Der Installationsräume
BELÜFTUNg DER INsTALLATIONsRäUME Da diese Heizungsgeräte ihre Verbrennungsluft aus dem Installationsraum erhalten, ist es VERBINDLICH, dass in diesen Raum eine ausreichende Luftmenge zugeführt wird. Im Falle von hermetisch dichten Fenstern und Türen (z.B. nach dem Kriterium der Energieersparnis gebaute Häuser) ist es möglich, dass der Eintritt von Frischluft nicht mehr gesichert ist, was den Zug des Geräts, Ihr Wohlbefinden und Ihre Sicherheit beeinträchtigt. -
Página 39: Zulässige / Unzulässige Brennstoffe
ZULässIgE / UNZULässIgE BRENNsTOFFE Der zulässige Brennstoff ist Scheitholz. Es sind ausschließlich Klötze von trockenem Holz anzuwenden (Wassergehalt max. 20%). Man sollte maximal 2 oder 3 Scheitholz laden. Die Holzstücke sollten eine Länge von etwa 20-30 cm und einen Kreis von maximal 30-35 cm haben. Das nichtgeharzte gepresste scheitholz muss vorsichtig gebraucht werden, um für die Ausrüstung schädlichen Überheizungen zu vermeiden, da sie einen hohen Heizwert haben. -
Página 40: Anfeuerung
ANFEUERUNg Es ist unvermeidlich, dass beim ersten Anfeuern (wegen der Nachtrockung des Klebstoffs in der Dichtschnur oder den Schutzlacken) ein unangenehmer Geruch entsteht, der nach kurzer Betriebsdauer verschwindet. Es muss in jedem Fall eine gute Belüftung des Raums gesichert sein. Um das Feuer anzuzünden, wird es empfohlen, kleinen Holzleisten oder andere vermarktete Anfeuerungsmittel anzuwenden. -
Página 41: Normaler Betrieb
NORMALER BETRIEB Nachdem man die Einstellvorrichtung des Abgasventils richtig gestellt hat (vorzugsweise geschlossen), die angegebene stündliche Holzladung laden, und dabei Überladungen vermeiden, welche anomale Beanspruchungen und Verformungen verursachen. Man darf immer den Ausrüstung mit geschlossener Tür benutzen, um die Überhitzungsschaden zu vermeiden (Schmiedeeffekt). Die Missachtung dieser Regel verursacht den Verfall der garantie. -
Página 42: Wartung Und Pflege
Schornstein und der Belüftung überprüfen. WICHTIg : DIE WARTUNg UND PFLEgE MUss AUssCHLIEssLICH BEI kALTER AUsRÜsTUNg AUsgEFÜHRT WERDEN. Es dürfen ausschließlich Ersatzteile benutzt werden, die ausdrücklich von der La NORDICA s.p.A. genehmigt wurden. Falls nötig, wenden Sie sich an einen unserer spezialisierten Händler. -
Página 43: Sommerpause
sOMMERPAUsE Nachdem die Feuerstelle, der Kamin und der Schornstein gereinigt und dabei alle Aschenreste und sonstigen Rückstände entfernt worden sind, alle Feuerraumtüren und Luftschieber schließen. Falls das Gerät vom Schornstein getrennt wird, muß die Öffnung im Schornstein geschlossen werden, damit andere am gleichen Schornstein angeschlossene Feuerstätte weiter funktionieren können. Der Schornstein sollte mindestens einmal jährlich gereinigt werden;... -
Página 44: Garantiebedingungen
Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. 4. Die Firma La Nordica S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite herunter geladen werden können. - Página 45 Nicht von der Garantie gedeckt sind Eingriffe für die Eichung bzw. Einstellung des Produkts in Bezug auf die Art des Brennstoffs o. ä. Wird das Produkt in einer der von der Firma La Nordica S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos.
- Página 46 ATTENTION LEs sURFACEs PEUVENT DEVENIR TRÈs CHAUDEs ! UTILIsER TOUJOURs DEs gANTs DE PROTECTION ! Une énergie thermique est emprisonnée pendant la combustion et rend les surfaces, les portes, les poignées, les commandes, les vitres, le tuyau d’évacuation des fumées et éventuellement la partie antérieure de l’appareil considérablement chaudes. Il ne faut pas toucher les éléments en question sans être muni de vêtements de protection (gants de protection fournis).
-
Página 47: Mises En Garde
Nous vous remercions d'avoir choisi notre produit. Notre appareil est une solution de chauffage optimale née de la technologie la plus avancée avec une qualité de fabrication de très haut niveau et un design toujours actuel, pour vous faire profiter – en toute sécurité – de la merveilleuse sensation que procure la chaleur de la flamme. MIsEs EN gARDE Ce manuel d'instructions fait partie intégrante du produit : s'assurer qu'il soit toujours avec l'appareil, même en cas de cession à... -
Página 48: Avertissements Généraux
Son installation doit être réalisée dans les règles de l’art, selon les présentes instructions et les règles de la profession, par du personnel qualifié, qui agit au nom de sociétés aptes à assumer l’entière responsabilité de l’ensemble de l’installation. La société La NORDICA s.p.A. n’est pas responsable du produit modifié sans autorisation et de l’utilisation de pièces de rechange non originales. -
Página 49: Sécurité Contre Les Incendies
PARTIEs CHAUDEs. La société La NORDICA s.p.A. décline toute responsabilité pour les dommages aux choses et/ou personnes provoqués par la mise en place. En outre elle n’est pas responsable du produit modifié sans son autorisation et même pas de l’utilisation de pièces de rechange non originales. -
Página 50: Description Technique
DEsCRIPTION TECHNIQUE L’appareil à bois de La Nordica permettent de chauffer des espaces de logement pendant certaines périodes. Comme combustible, ils utilisent des bûches de bois. L’appareil est un appareil à alimentation intermittente. -
Página 51: Tété De Cheminee
Une section du tuyau d’évacuation trop importante peut présenter un volume trop grand à chauffer et donc provoquer des difficultés de fonctionnement de l’appareil; pour éviter cela il faut incuber le même au long de toute son hauteur. Une section trop petite provoque une diminution du tirage. -
Página 52: Ventilation Et Aération Des Pièces Pour L'INstallation
VENTILATION ET AÉRATION DEs PIÈCEs POUR L’INsTALLATION Vu que les appareils prennent leur air de combustion de la pièce d’installation, il est OBLIgATOIRE qu’il existe une quantité suffisante d’air dans ce lieu. En cas de fenêtre et portes étanches (ex. Maisons construites avec le critère de l’épargne énergétique) il est possible que l’entrée d’air frais ne soit plus garantie et ceci compromet le tirage de l’appareil, votre bien-être et votre sécurité. -
Página 53: Combustibles Admis / Non Admis
COMBUsTIBLEs ADMIs / NON ADMIs Les combustibles admis sont souches de bois. On doit utiliser exclusivement souches de bois sec (contenu d’eau max. 20%). On devrait charger au maximum 2 ou 3 souches de bois. Les pièces de bois devraient avoir une longueur d’environ 20-30 cm et une circonférence de maximum 30-35 cm. -
Página 54: Allumage
ALLUMAgE Il est inévitable qu’au premier allumage, se produise une odeur désagréable (due au séchage des collants d’étanchéité ou des vernis de protection), qui disparaît après une brève utilisation. Il faut cependant assurer une bonne ventilation du milieu ambiant. Pour allumer le feu, nous conseillons d’utiliser du petit bois et du papier ou bien d’autres moyens vendus dans le commerce. Il est INTERDIT d’utiliser toute substance liquide comme par ex. -
Página 55: Fonctionnement Normal
FONCTIONNEMENT NORMAL Après avoir positionné le clapet de la soupape fumées correctement (possiblement fermé), introduire le charge de bois horaire indiqué évitant des surcharges qui provoquent des efforts anormaux et déformations. Vous devez utiliser l’appareil toujours avec la porte fermée, pour éviter des problèmes dû... -
Página 56: Entretien Et Soin
IMPORTANT: QUI NE PEUT AVOIR LIEU QU’AVEC L’APPAREIL FROID. Utiliser exclusivement des pièces de rechange expressément autorisées et offertes par La NORDICA s.p.A. . En cas de besoin, nous vous prions de vous adresser à votre revendeur spécialisé. L’APPAREIL NE PEUT PAs ÊTRE MODIFIE! NETTOYAgE DE LA VITRE Grâce à... -
Página 57: Arrêt Pendant L'ÉTé
ARRÊT PENDANT L’ÉTÉ Après avoir réalisé le nettoyage du foyer, de la cheminée et du conduit de la fumée, en réalisant l’élimination totale de la cendre et d’autres éventuels résidus, il faut fermer toutes les portes du foyer et les relatifs clapets. Si l’appareil est retiré de la cheminée, il faut fermer son orifice de sortie. -
Página 58: Conditions De Garantie
CONDITIONS DE GARANTIE Les produits La Nordica S.p.A. sont garantis, conformément aux directives de la communauté européenne, pour une période de 24 mois à compter de la date d'achat. Un document fiscal valide qui prouve l'achat, délivré par le vendeur (ticket de caisse, facture ou bon de transport), identifiant le produit acheté... - Página 59 Si le produit est réparé auprès d’un des Centres d’Assistance Technique Agréés indiqués par La Nordica S.p.A. et en cas de remplacement du produit, le transport sera gratuit. Si le technicien est en mesure de réparer le produit au domicile de l’utilisateur et que celui-ci refuse, le transport au laboratoire et la livraison de retour seront à...
- Página 60 ATENCIÓN ¡LAs sUPERFICIEs sE PUEDEN CALENTAR MUCHO! ¡sIEMPRE sE DEBEN UsAR gUANTEs DE PROTECCIÓN! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las superficies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación).
-
Página 61: Advertencias
Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. ADVERTENCIAs Este manual de instrucciones constituye parte integrante del producto, asegúrese de que acompañe siempre el equipo, incluso en caso de cesión a otro propietario o usuario, o bien al transferirlo a otro lugar. -
Página 62: Advertencias Generales
Su instalación debe ser efectuada en conformidad con las prescripciones de estas instrucciones y las reglas de la profesión, por personal cualificado, que representa las empresas que pueden asumirse la responsabilidad total de la instalación. La NORDICA s.p.A. no se responsabiliza de modificaciones del producto efectuadas sin autorización, así como del uso de repuestos no originales. -
Página 63: Seguridad Antiincendios
NO sE DAñEN DURANTE EL MOVIMIENTO DEL INsERTO O ENTREN EN CONTACTO CON PARTEs CALIENTEs. A empresa La NORDICA s.p.A. declina quaisquer responsabilidades por danos a bens e/ou pessoas causados pela instalação. Além disso não é responsável por um produto alterado sem prévia autorização e tampouco pela utilização de peças sobressalentes não originais. -
Página 64: Descripción Técnica
DEsCRIPCIÓN TÉCNICA El aparato de La Nordica es adecuado para calentar viviendas por algunos períodos. Como combustibles se utilizan cepas de leña. L’ aparato es un aparato de combustión de forma intermitente. El aparato consta de un conjunto de una cámara de acero totalmente soldado hermético. -
Página 65: Sombrerete
Una sección del conducto de salida de humos demasiado grande puede resultar demasiado voluminosa para calentar y por tanto causar problemas al funcionamiento del aparato; para evitar esto es necesario entubar la misma por toda su altura. Una sección demasiado pequeña produce una disminución del tiro. -
Página 66: Ventilación Y Aireación De Los Locales De Instalación
VENTILACIÓN Y AIREACIÓN DE LOs LOCALEs DE INsTALACIÓN Considerando que el producto toma el aire de combustión del local donde han sido instaladas, es OBLIgATORIO que en el lugar mismo entre una cantidad de aire suficiente. En el caso de ventanas y puertas herméticas (por ejemplo: casas construidas siguiendo el criterio de ahorro energético), es posible que el ingreso de aire fresco no esté... -
Página 67: Combustibles Admitidos / No Admitidos
COMBUsTIBLEs ADMITIDOs / NO ADMITIDOs Los combustibles admitidos son cepas de leña. Debe ser utilizada exclusivamente leña seca (contenido de agua máx. 20%). Deberían ser cargados como máximo 2 o 3 cepos de leña por vez. Los troncos de leña deben poseer una longitud de unos 20 – 30 cm y una circunferencia de 30 –... -
Página 68: Encendido
ENCENDIDO Durante el primer encendido es inevitable que se produzca un olor desagradable (debido al secado de las colas presentes en la junta o a las pinturas de protección), que desaparece tras una breve utilización. De todas maneras debe garantizarse una ventilación del ambiente adecuada. -
Página 69: Funcionamiento Normal
FUNCIONAMIENTO NORMAL Después de colocar correctamente el regulador de aire, introducir la carga de leña horaria indicada evitando sobrecargas que provocan desgastes anómalos y deformaciones. O aparelho deve trabalhar sempre com a porta fechada para evitar danos devidos ao sobreaquecimento (efeito fundição). Os danos causados pelo sobreaquecimento não são cobertos pela garantia . Los reguladores en la parte delantera del aparato regulan la emisión de calor del hogar. -
Página 70: Mantenimiento Y Cuidado
Hacer controlar a su deshollinador responsable de la zona, la correcta instalación del producto, la conexión a la chimenea y la ventilación. IMPORTANTE: EL MANTENIMIENTO Y CUIDADO DEBE sER EFECTUADA ExCLUsIVAMENTE CON EL APARATO FRÍO. Se pueden utilizar exclusivamente piezas de repuesto autorizadas y entregadas por La NORDICA s.p.A. . En caso de necesidad diríjase a su revendedor especializado. -
Página 71: Parada De Verano
PARADA DE VERANO Después de haber efectuado la limpieza del hogar, de la chimenea y del conducto de salida de humos, eliminar totalmente la ceniza y otros posibles residuos, cerrar todas las puertas del hogar y los reguladores correspondientes. En el caso en que el aparato sea desconectado de la chimenea, hay que cerrar el hueco de la salida de modo que otras chimeneas conectadas al mismo humero puedan funcionar igualmente. -
Página 72: Condiciones De Garantía
CONDICIONES DE GARANTÍA Los productos La Nordica S.p.A. están garantizados, en el marco de la Comunidad Europea, durante un periodo de 24 meses desde la fecha de compra. La compra debe acreditarse mediante un documento fiscalmente válido emitido por el distribuidor (recibo, factura o albarán de transporte) que identifique el producto adquirido y la fecha de compra o entrega del mismo. - Página 73 Si el producto fuese reparado en uno de los Centros de Asistencia Técnica Autorizados indicados por La Nordica S.p.A. y en caso de sustitución del producto, el transporte será gratuito. En los casos en los que el técnico fuera capaz de reparar el producto en el domicilio del usuario y este último se negara a ello, el transporte al laboratorio y la devolución estarán a su cargo.
- Página 74 Protezione del pavimento con materiale incombustibile Figura 1 Figura 1 Protection of the floor with incombustible material Picture 1 Picture 1 Schutzfußboden aus feuerhemmendem Material Abbildung 1 Protection du sol à l’aide de matériel ignifuge Abbildung 1 Figure 1 Protección del suelo con material incombustible Figura 1 Pavimentazione materiale combustibile Figure 1...
- Página 75 Rappresentazione di canna fumaria corretta con sportello Figura 4 Pисунок 4 Figura 4 a tenuta per la raccolta e lo scarico dei materiali solidi Picture 4 Le immagini sono a scopo illustrativo incombusti. Abbildung 4 Picture 4 The images are for illustration purposes. Representation of a correct flue with air-tight door for the Silka 4 Figure 4...
- Página 76 >A Figura 6 10 m Picture 6 Figura 6 Pисунок 6 Abbildung 6 Figure 6 Picture 6 Silka 6 Figura 6 Abbildung 6 Figure 6 H min. α Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l’ostacolo. Il comignolo deve oltrepassare il colmo del tetto almeno di 1 m.
- Página 77 Figura 7 Figura 7 Pисунок 7 Isolante / Insulating material / Isolator / Isolante / Aislamiento Picture 7 Picture 7 sigillare / Seal / Versiegeln / Sceller / Sellar Silka 7 Abbildung 7 Rivestimento isolante provvisto di foglio di alluminio esterno / Figure 7 Abbildung 7 Insulating coating with external aluminum sheet / Isolierverkleidung...
- Página 78 Die Abbildungen dienen nur der Veranschaulichung. Les images sont à titre illustratif. Las imágenes sirven solo como ejemplo ilustrativo. INSERTO 80 WIDE INSERTO 80 PRS WIDE INSERTO 100 WIDE Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto dei valori indicati (Vedi DICHIARAZIONE DI PRESTAZIONE).
- Página 79 Figura 8 Figura 8 Silka 8 Picture 8 Picture 8 Abbildung 8 Abbildung 8 Figure 8 Figura 8 Figure 8 Pисунок 8 1A- Off 2A-Max • Regolazione del REGISTRO necessaria per l’ottenimento della resa calorifica nominale; • The adjustment of the registers necessary to reach the rated calorific yield;...
- Página 80 Figura 11 Figura 11 Silka 11 DEFLETTORE FUMI Picture 11 Picture 11 SMOKE DEFLECTOR Abbildung 11 Abbildung 11 Figure 11 RAUCHUMLENKPLATTE Figura 11 Figure 11 DEFLECTEUR FUMEES DEFLECTORES DE HUMO Pисунок 11 380mm Ø 100 mm DI SERIE SERIES SCHON DABEI SÉRIES DE SERIE...
- Página 81 Figura 12 Le immagini sono a scopo illustrativo Picture 12 The images are for illustration purposes. Abbildung 12 Die Abbildungen dienen nur der Veranschaulichung. Figure 12 Les images sont à titre illustratif. Figura 12 Las imágenes sirven solo como ejemplo ilustrativo. Figura 7 Picture 7 Abbildung 7...
-
Página 82: Dati Tecnici
DATI TECNICI. TECHNICAL DATA SHEET. TECHNISCHE PROTOKOLLE. FICHE TECHNIQUE. FICHA TÉCNICA INSERTO INSERTO INSERTO 80 PRS WIDE 80 WIDE 100 WIDE Riferimenti Normative Normative documents EN 13229 Normensetzende Dokumente Documents Normatifs Documentos normativos Potenza termica nominale (kW) Rated thermal power (kW) Nennwärmeleistung (kW) Puissance thermique nominale (kW) Potencia térmica nominal (kW) - Página 83 INSERTO INSERTO INSERTO 80 PRS WIDE 80 WIDE 100 WIDE Canna fumaria: Altezza ≥ (m); Flue: Height ≥ (m) (*) 6 (*) 6 (*) 6 Schornsteinrohr: Höhe ≥ (m); Conduit de fumée: Hauteur -≥ (m); Humero: Altura ≥ (m) Dimensioni / Dimensions / Abmessungen / Dimensions / 20x20 ÷...
-
Página 84: Dimensioni
DIMENsIONI. DIMENsIONs sHEETs. MAssE. DIMENsIONs. DIMENsIONEs. INSERTO 80 WIDE INSERTO 80 PRS WIDE... - Página 85 INSERTO 100 WIDE...
