Cierre la conexión del manguito de sonda (2).
>
Instale un grupo de seguridad de caldera para
proteger el circuito de calefacción (accesorio Vaillant
n.º 307 591) en el avance de calefacción.
>
Tenga en cuenta la dureza del agua de calefacción.
5.2
Elevación de la temperatura de retorno
b
¡Atención!
¡Posibles daños materiales en la caldera y
en el sistema de gases de evacuación!
Debido a la condensación de la humedad en la
evacuación de gases, pueden producirse
daños en la caldera de pellets y el sistema de
gases de evacuación.
>
Es necesario instalar un sistema para ele-
var la temperatura de retorno.
La elevación de la temperatura de retorno se encarga
de que la caldera de pellets alcance la temperatura de
servicio y de que no se rebase la temperatura de
retorno (60 °C).

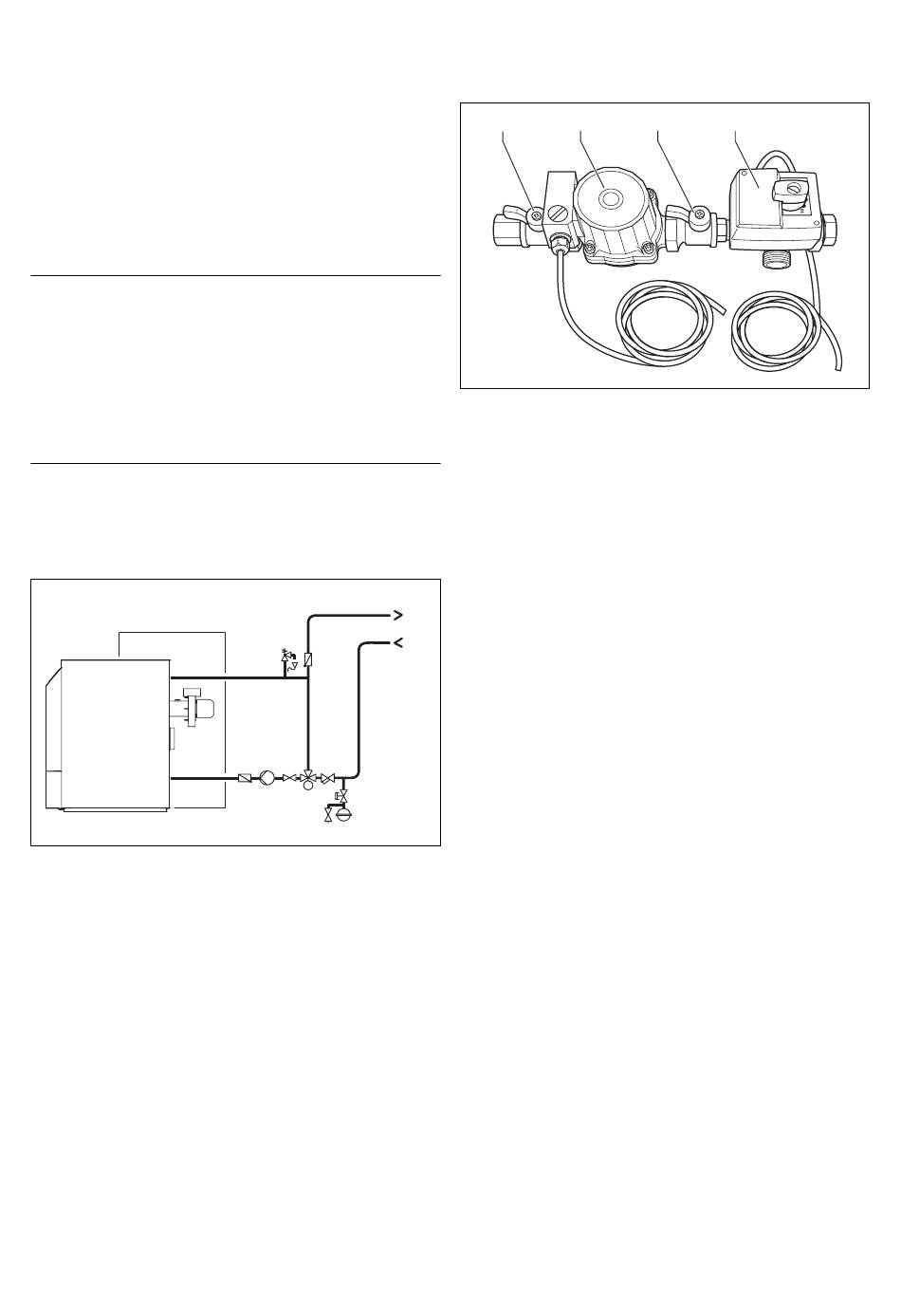

Fig. 5.2 Esquema de conexión de la calefacción
Leyenda:
VL Avance de caldera
RL Retorno de caldera
1
Mezclador de tres vías
2 Llave de paso
3 Bomba de retorno
4 Vaso de expansión de membrana
5 Válvula de seguridad y purga
Instrucciones de instalación renerVIT 0020096082_00
VL
RL
5
3
1
M
2
4
1
2
A
Fig. 5.3 Elevación de la temperatura de retorno
Leyenda:
A Conexión en la caldera
B Conducto de derivación a la ida de caldera
C Conexión al retorno de caldera
1
Llave de paso incl. válvula antirretorno
2 Bomba de retorno
3 Llave de paso
4 Mezclador de tres vías incl. motor
>
Retire la elevación de temperatura de retorno del
embalaje; ya está lista para su instalación.
>
Instale la elevación de temperatura de retorno en
vertical junto a la caldera y pegada a la pared.
>
Conecte la ida de caldera a la conexión de ida de cal-
dera.
i
El propietario debe asegurar las correctas
dimensiones e instalación del vaso de expan-
sión de membrana.
>
Conecte la elevación de la temperatura de retorno
(Fig. 5.3) a la conexión de retorno de la caldera (C).
>
Conecte la elevación de la temperatura de retorno a
la conexión de retorno que se encuentra en la parte
posterior de la caldera de pellets (A). Para ello, la fle-
cha de la parte inferior de la bomba de retorno (2)
debe indicar hacia la caldera de pellets.
>
Conecte el mezclador de tres vías de la elevación de
la temperatura de retorno mediante el conducto de
derivación (B) con la ida de caldera.
>
Realice las conexiones eléctricas para la bomba de
retorno (2) y el mezclador de tres vías (3).
>
Instale la sonda de retorno en el retorno entre la cal-
dera y la elevación de la temperatura de retorno a
ser posible junto a la elevación de la temperatura de
retorno.
>
Conecte la sonda de retorno a la unidad de potencia
de la caldera de pellets (¬ Fig. 6.9 Placa de circui-
tos - Unidad de potencia x25).
Instalación 5
3
4
B
C
23
