6 Instalación eléctrica
Conexión del suministro de corriente en el depósito
de reserva

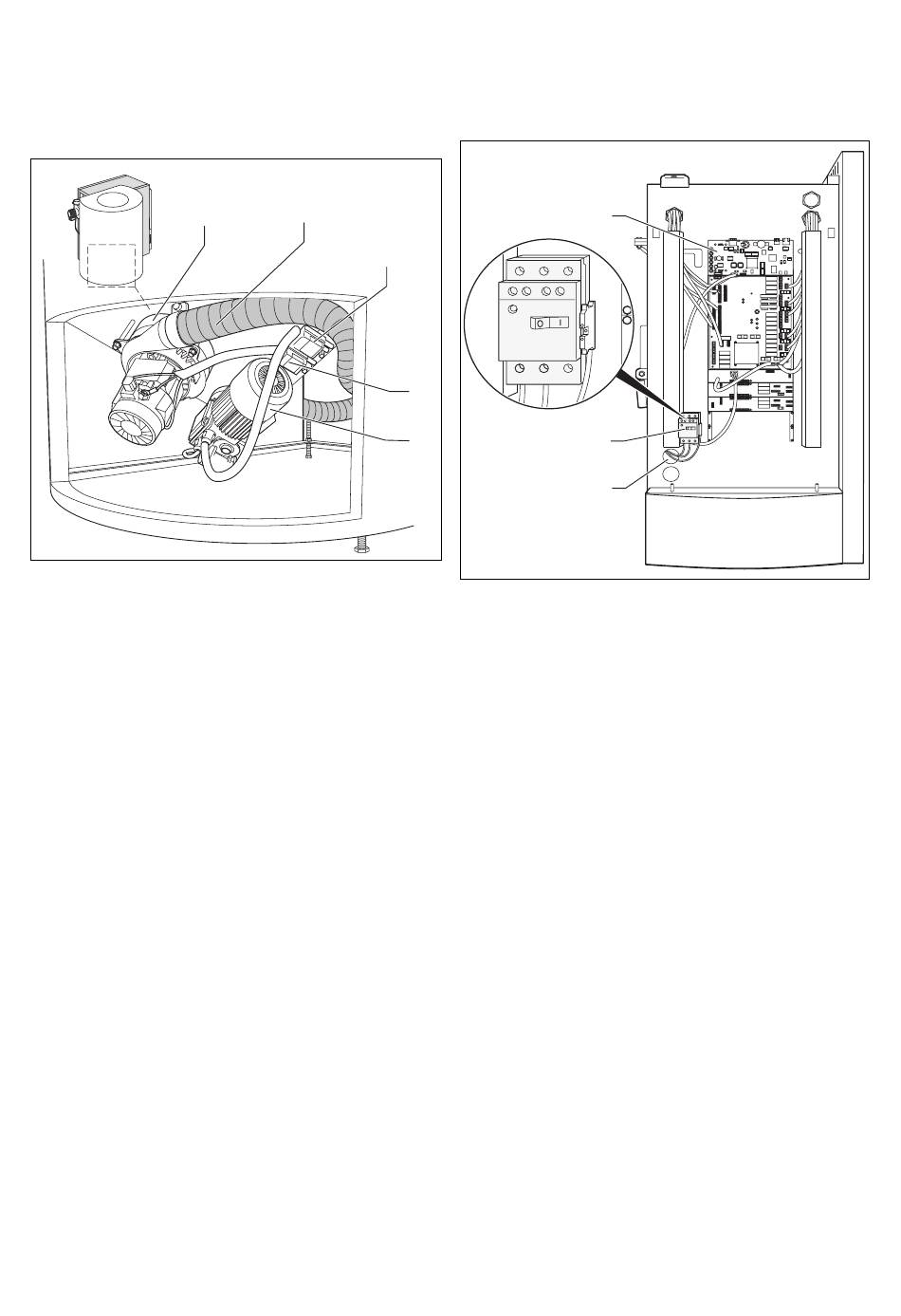

Fig. 6.2 Suministro de corriente en el depósito de reserva (en
este caso la extracción por vacío)
Leyenda
1 Turbina de vacío
2 Manguera de aire de retorno
3 Conexión del sinfín de alimentación (ES)
4 Conexión de la turbina de vacío
5 Motor ES
>
Tome los cables premontados, que ha pasado, tal
como se describe en (¬ Cap. 4.8 Montaje del depó-
sito de reserva), desde la caldera de pellets a través
de la pared trasera del depósito de reserva.
>
Una el conector del sinfín de alimentación con la
conexión correspondiente en la parte inferior del
depósito de reserva (3).
sólo descarga por vacío
>
Una el conector de la turbina de vacío con la
conexión correspondiente en la parte inferior del
depósito de reserva (4).
De esta forma queda establecido el suministro de
corriente para el motor del sinfín de alimentación (5) y
la turbina de vacío (1).
26
2
1
sólo descarga por vacío:
3
T1 T2 T3
4
5
Fig. 6.3 Conexión eléctrica en la protección del motor para el
motor del sinfín de extracción (solamente extracción
por vacío)
1 Guías de cables
2 Protección del motor para el motor del sinfín de extracción
>
Conduzca el cable que debe instalar el propietario del
motor del sinfín de extracción desde el depósito
hasta la caldera de pellets.
>
Conduzca el cable a través de la guía de cables
(¬ Fig. 6.1 Tendido de cables) situada en la parte
trasera de la caldera de pellets hasta la platina princi-
pal.
>
Cablee el cable a la conexión eléctrica del motor del
sinfín de extracción (Fig. 6.3 pos. 2) de la siguiente
manera:
– L en T1
– N en T2
– PE en el borne PE que se encuentra separado
