iLumileds ILULDE001GNW Manual De Instrucciones Y Especificaciones

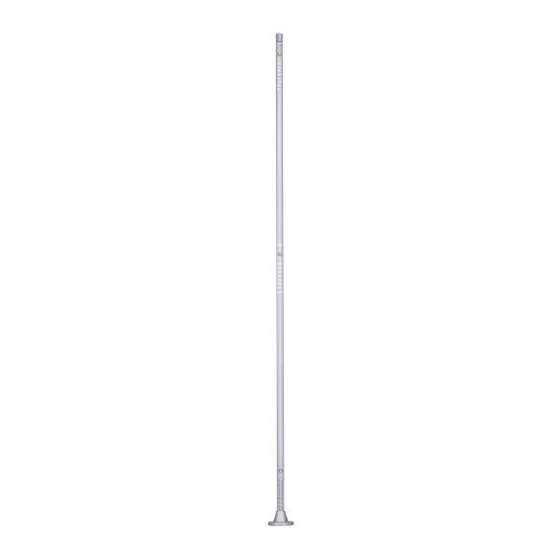

LUMINARIO DE LED (POSTE PARA EXHIBIDORES) MODELO ILULDE001GNW
POR FAVOR LEER EL MANUAL ANTES DE USAR EL PRODUCTO
Este producto es usado como elemento de iluminación en exhibidores, vitrinas de joyería, muebles, etc.
Fuente luminosa a base de led marca Cree XPE 3 Leds de 1W su uso es en interiores. No incluye controlador
modelo HYLED350MA03SN.
a) Estructura y especificaciones

Material de construcción: Aluminio pintura electrostática acabado Gris.

Medidas: Alto: 50cm * Ancho: 1cm
b) Parámetros Técnicos:

Controlador (Driver): Voltaje de alimentación: 100-240 V ca 50/60 Hz ( 0.03-0.01 A)

Salida: 3 -12 V cc 0.35 A

Grado de protección: IP20

Temperatura de operación: -20°C a 40°C

Ángulo de Apertura: 110°

Potencia: 3 W

Temperatura de Color Correlacionada: 4 100K (Blanco neutro).

Flujo luminoso: 270lm

CRI 90
c) Uso:

El luminario NO se suministra con driver de LEDS exterior. etc.
NOTA: LAS CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS FAVOR DE CONSULTAR EN LA ETIQUETA DE PRODUCTO
d) Instalación:

Identifique el punto a instalar teniendo cuidado de que ningún objeto a iluminar quede a una
distancia menor de 10 cm de este.

Realizar la perforación de acuerdo con la medida del tornillo fijador. Pase el cable de alimentación
por este, asegure con la tuerca y roldana la luminaria. Fije el driver.

Conecte el controlador (driver) al luminario en el extremo marcado como salida, respetando la
polaridad + y -. Conecte el cable de alimentación de acuerdo con los requerimientos de la instalación
mínimo calibre 16 tipo THW o dúplex, asegurándose de conectar la tierra física en el extremo
marcado como entrada. Aislé perfectamente y pruebe su funcionamiento. Todos los drivers
funcionan con voltaje de entrada desde 100 V a 240 V ca y son multifrecuencia desde 50 - 60 Hz

Únicamente se deberán usar en interior.
