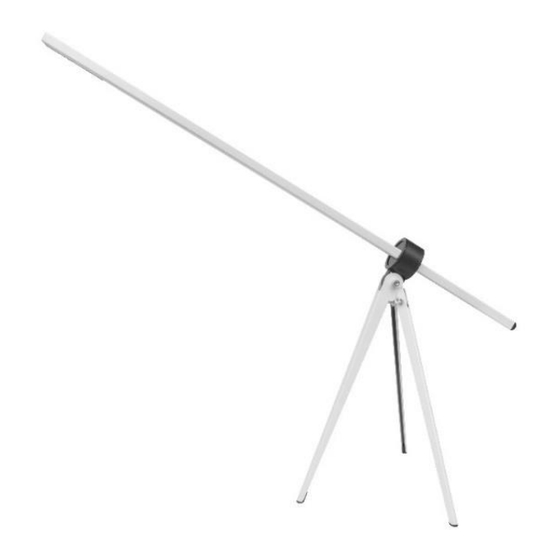

LUMINARIO LED ILUMILEDS MODELO ILULD364B, ILULD364W
POR FAVOR LEER EL MANUAL ANTES DE USAR EL PRODUCTO
Luminario de mesa con 3 intensidades de luz, atenuador tipo táctil (touch).
a) Estructura y especificaciones
Material de construcción: Aluminio, Plástico tipo ABS, Terminado color negro y blanco con negro
Dimensiones: Largo: 71.4 cm brazo * Altura: 31.1 cm de la base * Base apertura: 20 * 25 cm
Accesorios: Adaptador de corriente.
b) Parámetros técnicos
Características de operación de luminario: 18 V (0.7 A máximo)
Características de operación de adaptador:
Alimentación: 100-240 V ca 50/60 Hz (0.13-0.05 A).
Salida: 18 V cc 700 mA (0.7 A máximo).
Grado de protección: IP20
Ángulo de apertura: 120°
Ángulo de ajuste del luminario: Cabezal rotante 270°
Temperatura de color correlacionada: 4 000 K (± 300 K) (Blanco neutro)
Potencia: 13 W
Flujo luminoso: 780lm
CRI 80
NOTA: LAS CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS FAVOR DE CONSULTAR EN LA ETIQUETA DE PRODUCTO
c) Armado:
Antes de instalar el producto, asegúrese de no estar conectado a la línea eléctrica
Saque el luminario de su caja extienda la base en forma vertical e inmediatamente después ajuste la apertura
del tripeé asegurándose abrirlo a su ángulo máximo para que pueda mantenerse vertical.
d) Operación:
Conecte el adaptador de ca a la lámpara, posteriormente el adaptador a la corriente eléctrica. Toque el botón
de encendido para prender el luminario.
MANUAL DE INSTRUCCIONES Y ESPECIFICACIONES
_20_04

Publicidad

loading

Resumen de contenidos para iLumileds ILULD364B

  • Página 1 _20_04 LUMINARIO LED ILUMILEDS MODELO ILULD364B, ILULD364W MANUAL DE INSTRUCCIONES Y ESPECIFICACIONES POR FAVOR LEER EL MANUAL ANTES DE USAR EL PRODUCTO Luminario de mesa con 3 intensidades de luz, atenuador tipo táctil (touch). a) Estructura y especificaciones  Material de construcción: Aluminio, Plástico tipo ABS, Terminado color negro y blanco con negro ...
  • Página 2 Asegúrese que el grado de protección IP corresponde con la aplicación en la que usará este producto. Consulte los manuales de operación de otros productos que se vayan a utilizar en conjunto con éste. Si tiene dudas sobre la instalación, uso o funcionamiento de este producto contacte a soporte técnico iLumileds desde iLumileds.com.mx No abra o intente reparar este producto.
