Vega VEGACAP 62 Instrucciones De Servicio

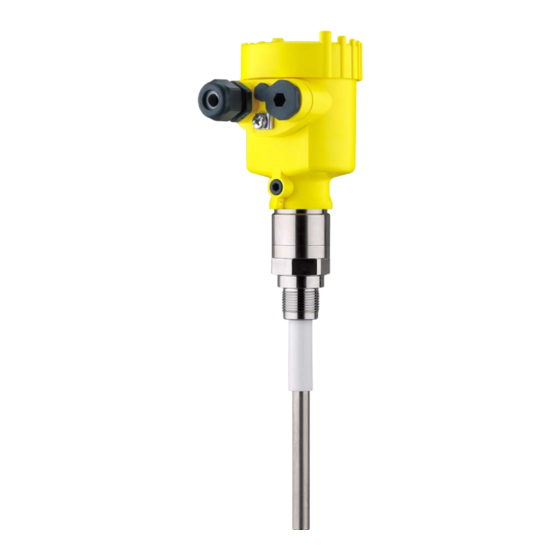

Sonda de varilla capacitiva para la detección de nivel
Ocultar thumbs
Ver también para VEGACAP 62:
- Instrucciones de seguridad (8 páginas) ,
- Instrucciones de servicio (40 páginas) ,
- Instrucciones de servicio (48 páginas)
Manuales relacionados para Vega VEGACAP 62
Resumen de contenidos para Vega VEGACAP 62
- Página 1 Instrucciones de servicio Sonda de varilla capacitiva para la detección de nivel VEGACAP 62 Interruptor sin contacto Document ID: 30005...
-
Página 2: Tabla De Contenido
Procedimiento en caso de reparación ................32 Desmontaje ..........................33 Pasos de desmontaje ..................... 33 Eliminar .......................... 33 Anexo ............................34 Datos técnicos ....................... 34 Dimensiones ........................37 Derechos de protección industrial .................. 40 Marca registrada ......................40 VEGACAP 62 • Interruptor sin contacto... - Página 3 Índice Estado de redacción: 2020-09-24 VEGACAP 62 • Interruptor sin contacto...
-
Página 4: Acerca De Este Documento
ID de documento Este símbolo en la portada de estas instrucciones indica la ID (identificación) del documento. Entrando la ID de documento en www.vega.com se accede al área de descarga de documentos. Información, sugerencia, nota Este símbolo caracteriza informaciones adicionales de utilidad. Cuidado: En caso de omisión de ese mensaje se pueden producir fallos o interrupciones. -
Página 5: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGACAP 62 es un sensor para la detección de nivel. Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo " Descripción del producto". -
Página 6: Conformidad Ue
El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo " Embalaje, transporte y almacenaje" • Capitulo " Reciclaje" VEGACAP 62 • Interruptor sin contacto... -
Página 7: Descripción Del Producto
El alcance de suministros comprende: • Interruptor de nivel VEGACAP 62 El resto del alcance de suministros comprende: • Documentación – Instrucciones de servicio VEGACAP 62 – Safety Manual (SIL) – Instrucciones para equipamientos opcionales – " Instrucciones de seguridad" especificas EX (para versiones Ex) – Otras certificaciones en caso necesario Información:... - Página 8 3 Descripción del producto Fig. 1: VEGACAP 62, versión de varilla con carcasa plástica Tapa de la carcasa Carcasa con electrónica Conexión a proceso Placa de tipos La placa de caracteristicas contiene los datos más importantes para la identificación y empleo del instrumento. Fig. 2: Estructura de la placa de tipos (ejemplo) Tipo de instrumento Código del producto...
-
Página 9: Principio De Operación
Entrar el número de serie manualmente en el App Principio de operación Campo de aplicación El VEGACAP 62 es un interruptor de nivel para el empleo en todos los sectores industriales. La sonda de medición parcialmente aislada es apropiada para la medición de sólidos a granel y de líquidos. -
Página 10: Ajuste
Interruptor DIL para la conmutación de modos de operación Embalaje, transporte y almacenaje Embalaje Su equipo está protegido por un embalaje durante el transporte hasta el lugar de empleo. Aquí las solicitaciones normales a causa del VEGACAP 62 • Interruptor sin contacto... -
Página 11: Accesorios
área de descargas de nuestra página web. Cubierta protectora La tapa protectora protege la carcasa del sensor contra suciedad y fuerte calentamiento por radiación solar. Bridas Las bridas roscadas están disponibles en diferentes versiones según las normas siguientes: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. VEGACAP 62 • Interruptor sin contacto... -
Página 12: Montaje
El apriete puede causar daños en el sistema mecánico de rotación de la carcasa. Para atornillar, emplear el hexágono previsto. Humedad Emplear el cable recomendado (ver capitulo " Conexión a la alimen- tación de tensión") y fije el racor atornillado para cables. VEGACAP 62 • Interruptor sin contacto... - Página 13 Formación de conden- Si se forma condensado en la tapa del depósito, el líquido que fluye sado puede conducir a la formación de puente y de esta forma a errores de medición. VEGACAP 62 • Interruptor sin contacto...
-
Página 14: Instrucciones De Montaje
Cuando el equipo está montado en la corriente de llenado, pueden producirse conexiones erróneas indeseadas. Por eso, montar el equi- po en un punto del depósito donde no se puedan producir influencias perturbadoras tales como p. Ej., aberturas de carga, agitadores, etc. Esto resulta especialmente válido para modelos de equipo con electrodos largos VEGACAP 62 • Interruptor sin contacto... - Página 15 VEGACAP 62 con una inclinación aproximada de 20º hacia abajo, para que no puedan producirse incrustaciones. Montar la sonda de medición de varilla de forma tal que la sonda de medición sobresalga libremente en el depósito.
- Página 16 En el caso de depósitos cilíndricos para compensar el error de medición, resultante a causa del cono de apilado, hay que montar el sensor a una distancia d/6 de la pared del depósito. Fig. 7: Llenado y vaciado central VEGACAP 62 • Interruptor sin contacto...
- Página 17 4 Montaje Fig. 8: Llenado central, vaciado lateral VEGACAP 62 2 Orificio de vaciado 3 Orificio de llenado VEGACAP 62 • Interruptor sin contacto...
-
Página 18: Conectar A La Alimentación De Tensión
En caso de equipos Ex, la tapa de la carcasa puede abrirse solamen- te si no existe ninguna atmósfera explosiva. Proceder de la forma siguiente: 1. Destornillar la tapa de la carcasa 2. Soltar la tuerca de unión del prensaestopas y quitar el tapón VEGACAP 62 • Interruptor sin contacto... - Página 19 10. Realizar un nuevo ajuste en caso necesario 11. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. Fig. 9: Pasos de conexión 5 y 6 VEGACAP 62 • Interruptor sin contacto...
-
Página 20: Esquema De Conexión Para Carcasa De Una Cámara
Terminales de conexión Lámpara de control Esquema de conexión Recomendamos la conexión del VEGACAP 62 de forma tal, que el circuito de corriente de conmutación esté abierto en caso de aviso de nivel límite, rotura de línea o fallo (estado seguro). El interruptor sin contacto siempre está representado en estado de reposo. - Página 21 Cuando el VEGACAP 62 se emplea como parte de una protección contra sobrellenado según la ley de régimen hidráulico (WHG), hay que prestar atención a las especificaciones de orden superior de la homologación general de inspección de obra.
-
Página 22: Puesta En Marcha
• Lámpara de control Indicaciones: Generalmente, ajustar el modo de operación con el conmutador de modo de operación (3) antes de la puesta en funcionamiento del VEGACAP 62. Si se conmuta el conmutador de modo de operación (3) posteriormente, cambia la salida de conexión. Ello significa que los equipos conectados a continuación se activan eventualmente. 6.2 Elementos de configuración Fig. 13: Módulo electrónico - interruptor sin contacto Potenciómetro para la adaptación del punto de conmutación Interruptor DIL para la selección del rango de medición (con tecla de com-... - Página 23 Indicaciones: Enroscar la tapa de la carcasa hasta el tope de la rosca, para que la mirilla quede sobre la lámpara de control (LED). Para ajustar el VEGACAP 62 desenroscar la tapa primeramente Adaptación del punto de Con el potenciómetro puede adaptarse el punto de conmutación al conmutación (1)
- Página 24 Tab. 1: Anotar la posición del potenciómetro. Indicaciones: Si el punto de conexión lleno no se encuentra en ninguno de los rangos, recomendamos conectar el conmutador de canales (2) en el rango más bajo, donde se encontró el punto de conexión en vacío. Poner el potenciómetro (1) en el valor promedio entre el punto de conexión en vacío y 10. VEGACAP 62 • Interruptor sin contacto...
-
Página 25: Tabla De Funciones
Nivel Estado de conmutación Lámpara de control Modo de operación máx. Protección contra sobre- llenado Interruptor cerrado Verde Modo de operación máx. Protección contra sobre- llenado Interruptor abierto Rojo VEGACAP 62 • Interruptor sin contacto... - Página 26 Modo de operación min. Protección contra marcha en seco Interruptor abierto Rojo Fallo de la alimentación de a voluntad tensión (Modo de operación mín./ máx.) Interruptor abierto Fallo a voluntad Interruptor abierto rojo intermitente VEGACAP 62 • Interruptor sin contacto...
-
Página 27: Mantenimiento Y Eliminación De Fallos
Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. La línea directa esta disponible durante las 24 horas incluso fuera de los horarios normales de trabajo 7 días a la semana. - Página 28 Comprobar la resistencia Sacar el módulo electrónico de la sonda de medición. Comprobar la dentro de la sonda de resistencia entre las conexiones de enchufe. medición No puede existir una unión entre ninguna de las conexiones (de alta impedancia). Pero en caso de existir una conexión, cambiar el equipo o enviarlo a reparación VEGACAP 62 • Interruptor sin contacto...
-
Página 29: Cambio Del Módulo Electrónico
1. Desconectar la alimentación de voltaje 2. Destornillar la tapa de la carcasa 3. Subir la palanca de apertura de los terminales con un destornilla- 4. Sacar las líneas de alimentación de los terminales 5. Aflojar los dos tornillos de fijación con un destornillador (Torx tamaño T10 o ranura 4) VEGACAP 62 • Interruptor sin contacto... - Página 30 14. Comprobar la hermeticidad del racor atornillado para cables. La junta tiene que abrazar el cable completamente. 15. Montar la sonda de medición en el depósito. Atender que la sonda de medición esté descubierta. VEGACAP 62 • Interruptor sin contacto...
-
Página 31: Reducción De La Sonda De Medición
Lámpara de control 3. Pulsar el selector de rango de medición (1) hasta que la lámpara de control (2) alumbre en verde intermitente. 4. De esta forma la sonda de medición queda compensada a la longitud modificada. 5. Realizar nuevamente el ajuste. Para ello ver capítulo " Puesta en marcha, elementos de manejo") VEGACAP 62 • Interruptor sin contacto... -
Página 32: Procedimiento En Caso De Reparación
Colocar el formulario lleno y una hoja de datos de seguridad even- tualmente en la parte externa del equipo • Favor de consultar la dirección para la devolución en la represen- tación de su competencia, que se encuentran en nuestro sitio Web www.vega.com VEGACAP 62 • Interruptor sin contacto... -
Página 33: Desmontaje
Si no tiene posibilidades, de reciclar el equipo viejo de forma es- pecializada, consulte con nosotros acerca de las posibilidades de reciclaje o devolución. VEGACAP 62 • Interruptor sin contacto... -
Página 34: Anexo
Ʋ Rosca para tubos, cilíndrica G½, G¾, G1, G1½ (DIN 3852-A) Ʋ Rosca para tubos, cónica (AS- ½ NPT, ¾ NPT, 1 NPT, 1½ NPT ME B1.20.1) Ʋ Bridas DIN a partir de DN 20, ASME a partir de 1" Peso Ʋ Peso del equipo (en dependencia de 0,8 … 4 kg (0.18 … 8.82 lbs) la conexión a proceso) Ʋ Peso de la varilla: ø 12 mm (0.472 in) 900 g/m (9.9 oz/ft) VEGACAP 62 • Interruptor sin contacto... - Página 35 316L Temperatura de proceso VEGACAP 62 -20 … +150 °C (-4 … +302 °F) de St C22.8 Distancia de la conexión a proceso hasta el punto de conmutación ajustado. Distancia de la conexión a proceso hasta el punto de conmutación ajustado. VEGACAP 62 • Interruptor sin contacto...
- Página 36 Interruptor DIL para la selección del rango de medición Ʋ Rango 1 0 … 20 pF Ʋ Rango 2 0 … 85 pF Ʋ Rango 3 0 … 450 pF Potenciómetro Adaptación del punto de conmutación Sólo en combinación con aislamiento PTFE. VEGACAP 62 • Interruptor sin contacto...
-
Página 37: Dimensiones
Por lo tanto, para estos equipos hay que observar los documentos de homologación correspon- dientes. Éstos están incluidos en el volumen de suministro o se pueden descargar introduciendo el número de serie de su equipo en el campo de búsqueda www.vega.com o a través del área de descarga general. - Página 38 9 Anexo G ¾, G 1, G 1½ ø 16 mm (0.63") 12 mm (0.47") Fig. 20: VEGACAP 62 - versión roscada G1(ISO 228 T1) Longitud del sensor, ver capítulo " Datos técnicos" ø 40 mm (1.58") Fig. 21: Adaptador de temperatura VEGACAP 62 • Interruptor sin contacto...
- Página 39 ø 16 mm (0.63") ø 27 mm (1.06") Fig. 22: VEGACAP 62, tubo de apantallamiento p. ej. contra formación fuerte de condensado Longitud, del tubo de apantallamiento - véase capitulo " Datos técnicos" ø 27 mm (1.06") Fig. 23: VEGACAP 62, tubo concéntrico p. Ej.constante dieléctrica pequeña o para linealización Longitud del tubo concéntrico, véase capítulo " Datos técnicos" VEGACAP 62 • Interruptor sin contacto...
-
Página 40: Derechos De Protección Industrial
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Página 41 Notes VEGACAP 62 • Interruptor sin contacto...
- Página 42 Notes VEGACAP 62 • Interruptor sin contacto...
- Página 43 Notes VEGACAP 62 • Interruptor sin contacto...
- Página 44 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
