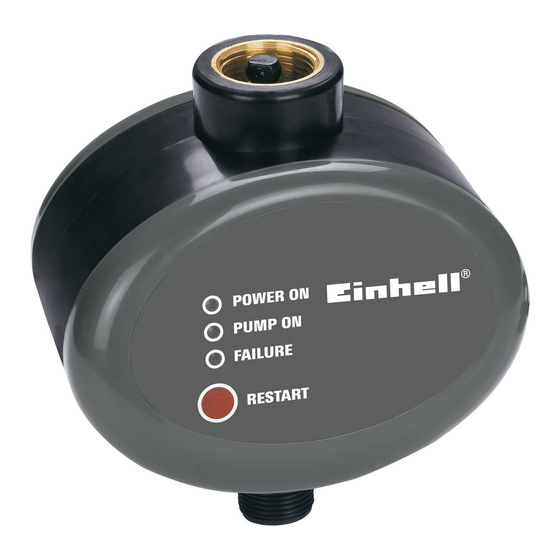

Interruptor electrónico de paso
Ocultar thumbs Ver también para 41.742.21:
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 13

Enlaces rápidos

Descargar este manual
Bedienungsanleitung
Elektronischer Durchflussschalter
Operating Instructions
Electronic Flow Switch
Mode d'emploi
Dispositif de contrôle du flux électronique
Manual de instrucciones
Interruptor electrónico de paso
Istruzioni per l'uso
Interruttore di flusso elettronico
Návod k obsluze
j
Elektronický průtokový spínač
Návod na obsluhu
W
Elektronický prietokový spínač
Manual de instruções
O
Interruptor do caudal electrónico
Kullanma Talimatı
Z
Elektronik debi şalteri
Art.-Nr.: 41.742.21
I.-Nr.: 01018
Elektronischer
Durchflussschalter
