4

Uso

4
Uso
Los aparatos de Vaillant turboTEC son calderas murales a
gas compactas, equipados además con un dispositivo inte-
grado para preparación de agua caliente.
4.1

Vista general de los elementos de mando

Para abrir la tapa frontal, meter la mano en la cavidad de
agarre y abatirla hacia abajo. Los elementos de mando que
se encuentran a la vista tienen las siguientes funciones:
10
9
8
7
6

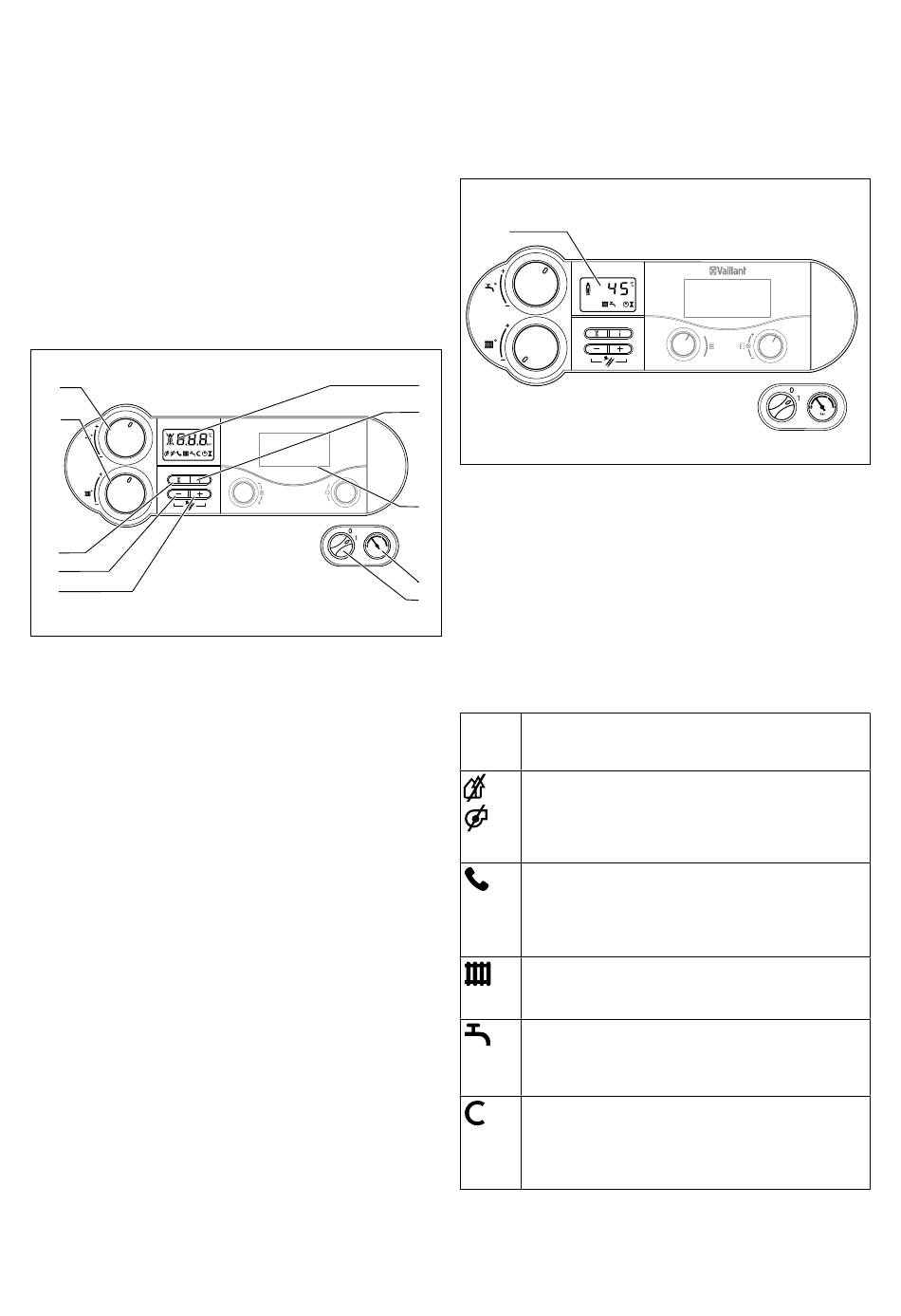

4.1 Elementos de mando de turboTEC classic
Leyenda
1 Pantalla para indicar digitalmente la presión actual de llenado
de la instalación de calefacción, la temperatura de ida de la
calefacción o determinada información adicional en texto claro.
2 Botón "i" para obtener información.
3 Regulador encastrado (accesorios opcionales).
4 Manómetro para la indicación mecánica de la presión de llenado
actual de la instalación de calefacción.
5 Interruptor principal para conectar y desconectar el aparato.
6 Botón "+" para moverse hacia delante por las páginas del indi-
cador de la pantalla (para ayudar al Servicio Técnico Oficial en
los trabajos de ajuste y localización de averías) y para conmutar
la indicación a la temperatura de ida de la calefacción.
7 Botón "-" para moverse hacia atrás por las páginas del indica-
dor de la pantalla (para ayudar al Servicio Técnico Oficial en los
trabajos de ajuste y localización de averías).
8 Botón "Supresión de averías" para retroceder en algunas ave-
rías.
9 Mando giratorio para ajustar la temperatura de ida de la calefac-
ción.
10 Mando giratorio para ajustar la temperatura de salida del agua
caliente.
10
4.2
1
2
4.2 Pantalla de turboTEC classic
E
3
Los aparatos turboTEC classic están equipados con un sis-
tema digital de información y análisis. Este sistema propor-
ciona información sobre el estado de funcionamiento del
bar
aparato y ayuda en la eliminación de averías.
4
Con un funcionamiento normal del aparato se muestra en la
5
pantalla (1) la temperatura de ida actual de la instalación de
calefacción (en °C). Si aparece un error, se cambia la indica-
ción de la temperatura de ida por el correspondiente código
de error.
Pantalla
(1)
Instrucciones de funcionamiento turboTEC classic 0020177784_00
Sistema digital de información y análisis de
turboTEC classic
1
Indicación de la presión actual de llenado de la instala-
ción de calefacción, la temperatura de ida de la calefac-
ción o indicación de un código de error o estado.
permanentemente en:
parpadea:
Durante la aparición del símbolo en pantalla se ordena,
a través del accesorio vrnetDIALOG, una temperatura
de ida de calefacción y de salida de agua caliente, es
decir el aparato trabaja con unas temperaturas distintas
a las ajustadas con los botones giratorios (9) y (10).
Servicio de calefacción activo:
permanentemente en:
parpadea: Tiempo de bloqueo del quemador activo.
Preparación de agua caliente activo:
permanentemente en:
apagado:
Función de arranque en caliente activo:
permanentemente en:
parpadea:
Función de arranque en caliente en
funcionamiento, quemador encendido.
Avería en el conducto de
aire/evacuación de gas.
La adaptación automática
de la longitud de tuberías
esta activa.
modo de servicio del ser-
vicio de calefacción.
Se efectúa la toma de
agua caliente.
No se efectúa la toma de
agua caliente.
Función de arranque en
caliente se encuentra
lista.
