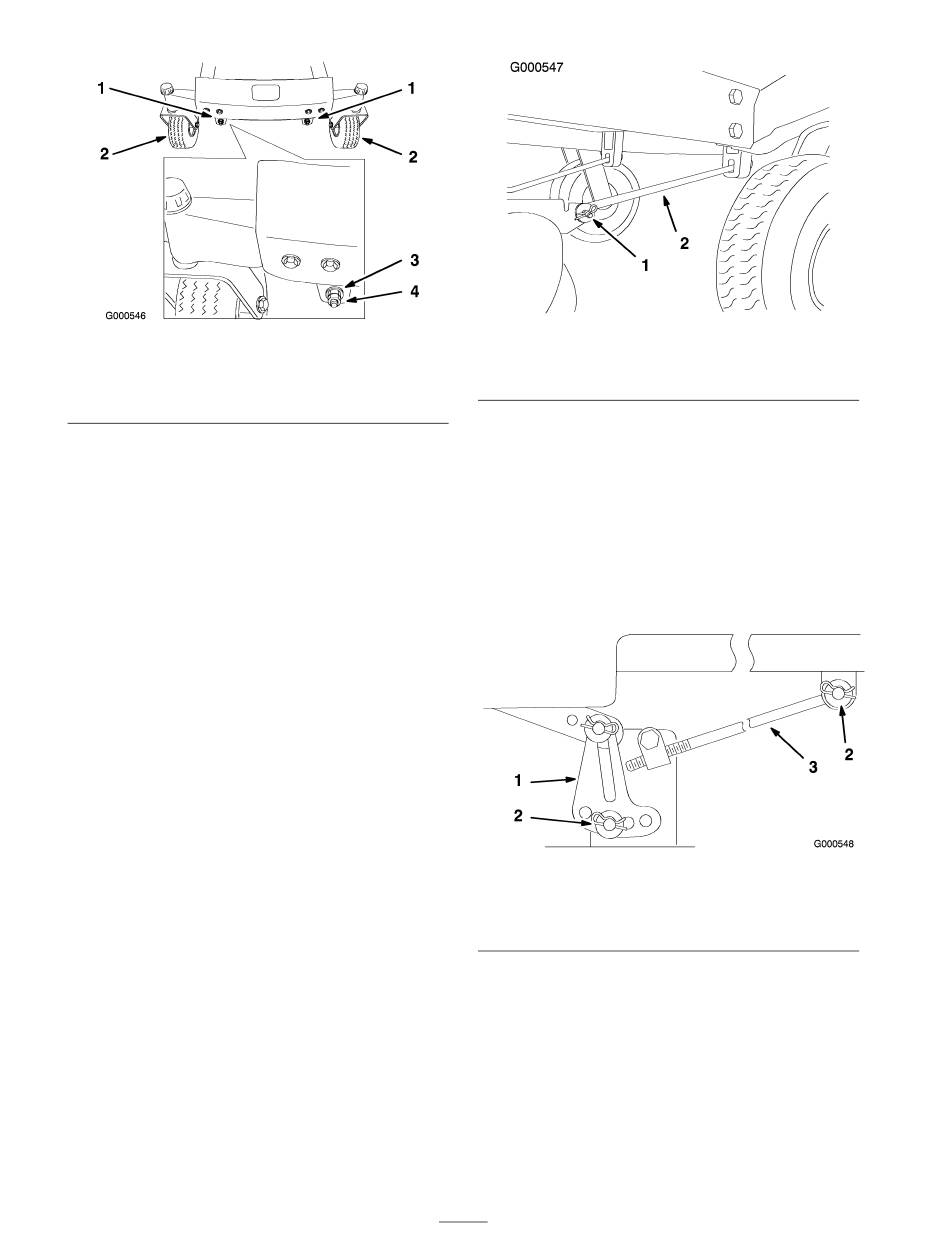

Figura 48
1. Contratuerca y tuerca de
ajuste
2. Neumático delantero
14. Cuando la inclinación longitudinal sea correcta,
apriete las contratuercas y compruebe la
nivelación lateral del cortacésped; consulte
Nivelación lateral del cortacésped.
Cómo retirar el cortacésped
Nota: Antes de retirar el cortacésped, anote los
taladros usados para los soportes de nivelación
(Figura 50).
1. Aparque la máquina en una superficie nivelada
y desengrane el control de las cuchillas (PTO).
2. Mueva las palancas de control de movimiento
a la posición de frenado, pare el motor, retire
la llave y espere a que se detengan todas las
piezas en movimiento antes de abandonar el
puesto del operador.
3. Baje la palanca de ajuste de la altura de corte a
la posición más baja.
4. Retire el pasador de horquilla y la chaveta de la
varilla de soporte delantera de cada lado del
cortacésped (Figura 49).
3. Tuerca de ajuste
4. Contratuerca
Figura 49
1. Pasador de horquilla y
chaveta
5. Retire el pasador de horquilla y la arandela de
la varilla de ajuste (Figura 50) en cada lado del
cortacésped.
6. Retire el pasador y la arandela del soporte de
nivelación del cortacésped (Figura 50) en cada
lado del cortacésped. Observe en qué taladro
está montado el soporte para instalaciones
futuras. Retire los soportes del perno de
montaje.
Figura 50
1. Soporte de nivelación-
modelo de 38 pulgadas
2. Pasador y arandela
7. Deslice el cortacésped hacia atrás para retirar la
correa del cortacésped de la polea del motor.
8. Retire el cortacésped de debajo de la máquina.
Nota: Guarde todas las piezas para
instalaciones futuras.
38
2. Varilla de soporte
3. Varilla de ajuste
