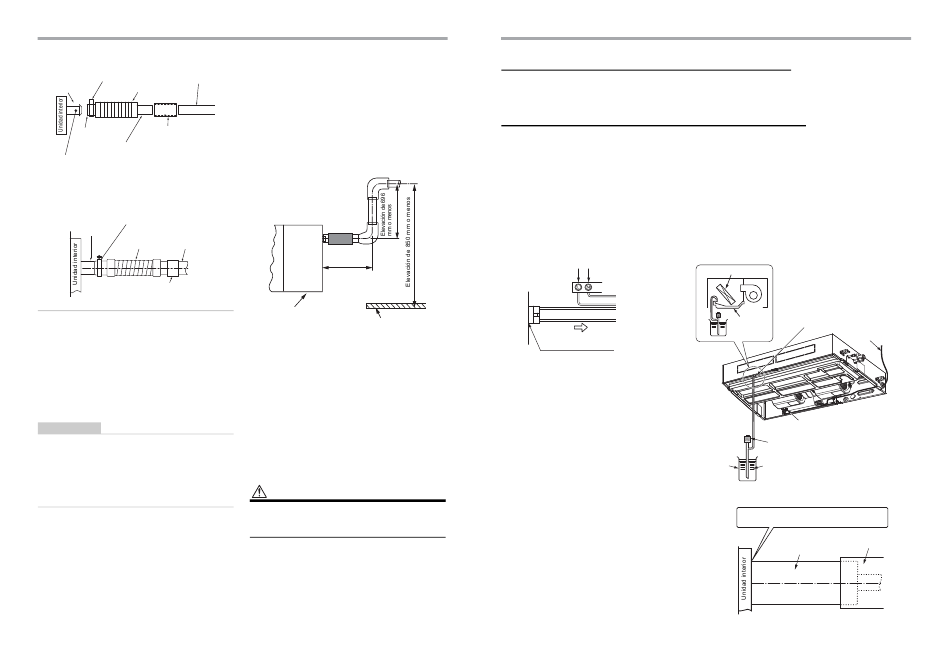

Tubo de cloruro de
Puerto de conexión
del conducto de
vinilo de VP25
Abrazadera incluida
(no incluido)
drenaje (encaje
duro)
Tubo flexible incluido
Conector para VP25
Encaje blando
(no incluido)
Encaje duro
Adhesivo inhibido:
Utilice el tubo flexible y la abrazadera incluidas para
conectar el tubo de drenaje al encaje de drenaje.
Si se aplica adhesivo, el encaje se dañará y esto
provocará la fuga de agua.
Puerto de
Alinee la abrazadera incluida con
conexión del
el extremo del tubo, colóquela
conducto de
para apretarla hacia arriba y
drenaje
apriétela.
(transparente)
Tubería de
Tubería de PVC
PVC VP25
VP25 (no incluida)
(no incluida)
Manguito para tubería de PVC VP25
(no incluido)
Tubería de desagüe de
conexión
• Conecte un manguito rígido (no incluido) al lado del
manguito rígido de la manguera flexible (ya
instalada) incluida con el producto.
• Conecte una tubería de desagüe (no incluida) al
manguito rígido conectado.
REQUISITOS
• Conecte firmemente los tubos de cloruro de vinilo
rígidos con un adhesivo para cloruro de vinilo con el
fin de evitar las fugas de agua.
• El adhesivo tarda un tiempo en secarse y
endurecerse (consulte el manual del adhesivo). No
ejerza presión en la junta con el conducto de drenaje
durante este proceso.
21-ES
Desagüe ascendente
Cuando no se pueda encarar el tubo de drenaje hacia
abajo, se puede hacer un drenaje ascendente.
• Ajuste la altura del conducto de drenaje a un máximo
de 850 mm de la superficie inferior del techo.
• Saque el tubo de desagüe fuera de la junta del
mismo con la unidad interior a 300 mm o menos y
curve el tubo verticalmente.
• Haga que caiga inmediatamente después de
elevarlo en vertical.
300 mm o menos
Unidad interior
Parte inferior del techo
Comprobación del desagüe
Durante la prueba de funcionamiento, compruebe que
el drenaje de agua se realice bien y que no haya fugas
de agua en las partes de conexión de los tubos.
Compruebe el drenaje también cuando se realice la
instalación en periodos en que se utiliza calefacción.
Vierta agua (1.500 - 2.000 cc) con una jarra o una
manguera en el puerto de descarga antes de instalar
el panel superior.
Vierta el agua lentamente para que no llegue al motor
de la bomba de drenaje.
PRECAUCIÓN
CAUTION
Vierta el agua lentamente para que no llegue al interior
de la unidad, ya que esto podría provocar un mal
funcionamiento de esta.
– 11 –
Cuando se haya completado el trabajo eléctrico y de cableado
Vierta un poco de agua mediante el método que se muestra en la siguiente ilustración. Después, mientras se esté
realizando un funcionamiento de refrigeración, compruebe que el agua se drene desde el orificio de conexión del
tubo de desagüe (transparente) y que no haya fugas de agua desde dicho tubo.
Cuando no se haya completado el trabajo eléctrico y de cableado
• Desconecte el conector del interruptor de flotador (3P: rojo) del conector (CN34: rojo) de la placa de circuitos
impresos dentro de la caja de piezas eléctricas. (Antes de hacer esto, se ha de desconectar la alimentación.)
• Conecte un voltaje de alimentación de entre 208 V y 240 V a (L) y a (N) en el bloque de terminales de la fuente
de alimentación. (No aplique un voltaje de entre 208 y 240 V a (Uv (U1)), (Uv (U2)), (A) y (B) del bloque de
terminales. de hacerlo, la placa de circuito impreso podría dañarse.
• Vierta el agua mediante el método que se muestra en la siguiente ilustración (cantidad de agua vertida: entre
1.500 y 2.000 cc).
• Cuando la alimentación se conecta, la bomba de desagüe empieza a funcionar de forma automática.
Compruebe si el agua esté drenándose desde el orificio de conexión del tubo de desagüe y que no haya fugas
de agua desde dicho tubo.
• Tras comprobar que el agua se drene y que no haya fugas de agua, desconecte la alimentación, conecte el
conector del interruptor de flotador en su ubicación original (CN34) de la placa de circuito impreso y vuelva a
colocar la caja de componentes eléctricos en su posición original.
220 V - 240 V, 50 Hz
208 V - 230 V, 60 Hz
Blanco
Negro
Rojo
Negro
Extraiga el conector CN34 (rojo)
del panel de circuito impreso.
Lleve a cabo el aislamiento
térmico
• Tal como se muestra en la ilustración, recubra el
tubo flexible y la abrazadera con el aislante térmico
(incluido) hasta la parte trasera de la unidad interior
sin dejar espacios.
• Recubra totalmente el conducto de drenaje con un
aislante térmico que obtenga localmente para que
se solape con aislante térmico incluido de la sección
de conexión de drenaje.
Intercambiador de calor
Inserte el extremo
del tubo en la
bandeja de
drenaje y dóblelo
hacia abajo.
Bandeja de
Línea de
desagüe
alimentación
Conector del interruptor de
flotador (CN34: rojo)
Bomba
Agua (entre 1.500 cc y 2.000 cc)
Recipiente
Envuelva totalmente el aislante térmico que se
incluye desde la superficie de la unidad interior.
Aislante térmico
Aislador térmico de la
sección de conexión de
(adquirido localmente)
desagüe (accesorio)
• Dirija las hendiduras y junturas del aislante térmico
hacia arriba para evitar fugas de agua.
