Murr Elektronik MPS20-230/24 Instrucciones De Montaje

Lesen Sie diese Bedienungsanleitung vor Einbau und Gebrauch des
Netzgerätes aufmerksam durch, damit Sie die besonders vielfältigen
Eigenschaften des Netzgerätes nutzen können. Das Netzgerät enthält
MPS20-230/24
Eigenschaften, die Ihnen zu mehr Zuverlässigkeit in Ihrem System
EIN PHASEN
verhelfen. Das Netzgerät kann man an einen Bleiakku anpassen, so
Art. Nr. 85057
daß es als akkugepuffertes Netzgerät arbeitet. Bewahren Sie diese
BEDIENUNGSANLEITUNG
Anleitung für einen möglichen späteren Bedarf auf.
PIP -
Serie
Produkt der

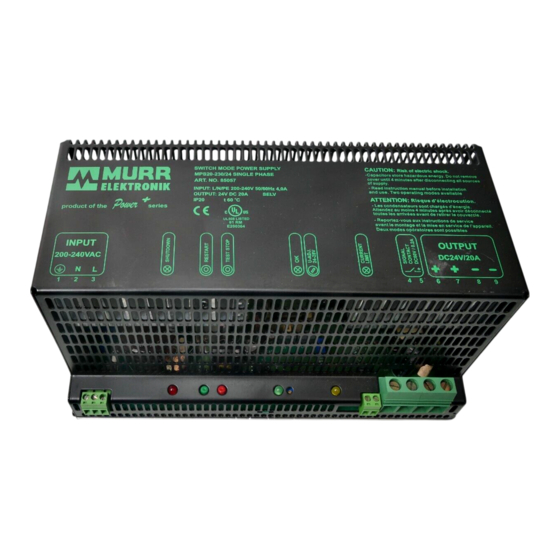

SWITCH MODE POWER SUPPLY
MPS20-230/24 SINGLE PHASE
ART. NO. 85057
INPUT: L/N/PE 200-240V 50/60Hz 4,0A INPUT: L/N/PE 200-240V 50/60Hz 4,0A
OUTPUT: 24V DC 20A OUTPUT: 24V DC 20A SELV SELV
product of the series IP20 t 60 C t 60 C o o
61 RM
E200364
INPUT
200-240VAC
N L
1 2 3
1 2 3 4 5 6
243
230 VAC
Art. No. 85057
230 VAC 6
7
5
4
A1 _ _
+
A2
-
8
9
(1) Allgemeines
Das Netzgerät enthält viele Besonderheiten, die bei Industrienetzgeräten zuvor nicht gegeben waren. Das Gerät ist so konstruiert,
daß es die üblichen Störaussendung im Wohnbereich ausgleicht und die Störfestigkeit im Industriebereich garantiert.
Das Netzgerät hat die positive Eigenschaft, größere Anlauf- und Kurzschlußströme zu liefern, so daß auch bestimmte
Sicherungsautomaten auslösen.
Für Betrieb und Test von Industrieautomatisierungsgeräten ist das Netzgerät mit einer "TESTSTOP" - und "RESTART"-Taste
ausgestattet. Wenn nötig, kann das Netzgerät mit der roten "TESTSTOP"-Taste angehalten und mittels grüner "RESTART"-Taste
erneut gestartet werden.
ACHTUNG !! Das Netzgerät wird auf jeden Fall mit wiederkehrender Netzspannung gestartet.
Das Netzgerät enthält einen Halbleiterrelaiskontakt als Alarmmeldung. Dieser meldet eine Überlast und eine beginnende
Überhitzung. Steigt die Belastung oder die Erwärmung weiter an, wird der Ausgang abgeschaltet. Dies geschieht ebenfalls bei
Netzunterspannung. Wiedereinschalten durch Drücken des Tasters "RESTART".
Das Netzgerät kann mittels DIP-Schaltern als akkugepufferten Netzgerät konfiguriert werden. Dann funktioniert der Alarmkontakt
als Steuerkontakt für das Unterspannungsrelais des Akkus.
CAUTION
- Read instruction manual before installation
and use. Two operating modes available
- Risk of electric shock. Do not open the
case. No user serviceable parts inside.
ATTENTION
- Reportez-vous aux instructions de service
avant le montage et la mise en service de l'appareil.
Deux modes operatoires sont possibles
- Risque d'electrocution. Ne pas ouvrir l'appareil.
Ne contient pas de pieces interchargeables
par l'utilisateur
OUTPUT
DC24V/20A
- -
+ +
+
4 5 6 7 8 9
7 8 9 10
276
262.5
230 VAC
24 VDC
Art. No. 89510 Art. No. 89522
1 2 2 1
1 2
3 4
5 6
+
_
~ -
13 +
22-28 VDC
A2 A1
-
14
E200364
(2) Technische Spezifikationen, Art. Nr. 85057
Funktion
Nennspannung
Eingangsspannungsbereich
Eingangsstrom, I
nen
Einschaltstromrush
Wirkungsgrad, typ.
Leistungsfaktor, typ.
Netzunterspannungsauslöser
Vorsicherung maximal
Schutzklasse
Ausgangsspannung
Regelung
Regelung, dynamisch, typ.
Anlaufzeit
Netzausfallüberbrückungszeit, typ.
Ausgangsstrom, dauernd, +60°C
Ausgangsstrom, dauernd, +40°C
Überlaststrom
Kurzschlußstrom
Restwelligkeit
Überlastschutz/Überhitzungsschutz
Überspannungsauslöser
Überstromsauslöser
Unterspannungsauslöser
Parallelbetrieb Uin > 205 VAC, 5% Mindestlast max. 3 Geräte
Alarmkontakt, öffnend
Relative Feuchtigkeit
Betriebstemperatur
Lagertemperatur
Gehäuseschutzklasse, EN 60529
Abmessungen B x H x T; Gewicht
(3) Ausrüstung
[1] Eingangsklemme:
Leitungsart
Starr 1,5 - 2,5 mm² / 16 - 14 AWG
Flexibel 1,5 - 2,5 mm² / 16 - 14 AWG
Flexibel mit Adernendhülse ohne/mit Kunststoffhülse 1,5 mm² / 16 AWG
Adernendhülse müssen eine Mindestlänge haben
Anzugsmoment:
[2] "SHUTDOWN"-Alarm LED rot
[3] "RESTART"-Taste grün
[4] "TESTSTOP"-Taste rot
[5] Ausgang "OK"-LED grün
[6] U-ADJ Ausgangsspannungseinstellpoti
[7] "CURRENT LIMIT"-LED
[8] DIP-Schalter für Funktionsart-Auswahl
[9] Alarmkontaktklemme, lösbar
[10] Ausgangsklemme:
Leitungsart
Starr 4 - 10 mm² / 11 - 7 AWG
Flexibel 4 - 10 mm² / 11 - 7 AWG
Flexibel mit Adernendhülse ohne/mit Kunststoffhülse 4 mm² / 11 AWG
Adernendhülse müssen eine Mindestlänge haben
Anzugsmoment:
Zubehör
[11] Schraubenbefestigungssatz Art. Nr. 89500
(4) Funktionsarten
Netzgerät
Das Netzgerät ist werksseitig als Funktionsart Netzgrät [12] und
für 24,15 VDC Ausgangsspannung eingestellt; DIP-Schalter 1 und
3 ON, 2 und 4 OFF. In dieser Funktionsart stoppt das Netzgerät
automatisch im zu quittierenden "RESTART"-Zustand, wenn der
Laststrom über 26 A und über 400 ms lang liegt oder das Netzgerät
ständig überlastet oder die Betriebstemperatur zu hoch ist. Wenn
das Netzgerät sich der Auslösegrenze nähert, wird über den
Alarmkontakt eine Vorwarnung ausgegeben und die gelbe
"CURRENT LIMITT"-LED leuchtet auf.
Akkugepuffertes Netzgerät
Die optimierte Funktionsart "Akkugepuffert" erhält man durch die
DIP-Schalter 2 und 4 ON, 1 und 3 OFF [13]. In dieser Funktionsart
stoppt das Netzgerät
"RESTART"-Zustand, wenn infolge Überlastung oder während
Netzausfall die Spannung unter 19 VDC absinkt. Der Alarmkontakt
öffnet und das Unterspannungsrelais fällt ab. Bei Rückkehr der
Netzspannung startet das Netzgerät automatisch, steuert das
Akkuunterspannungsrelais an und beginnt, den Akku mit einem
Strom zu laden, der über dem Laststrom liegt (I
der Akkuaufladezeit leuchtet die gelbe "CURRENT LIMIT"-LED.
(5) Einbauart
Das Netzgerät
(Anschlußklemmen nach unten). Das Netzgerät muß so eingebaut
48 VDC
werden, daß die Verlustwärme effektiv abgeführt wird. Dadurch
verbessert sich auch die Gesamtzuverlässigkeit, und die
Zuverlässigkeit des Netzgerätes wird über einen längeren
Zeitraum gesichert. Die Kühlung des Netzgerätes erfolgt durch
natürliche Luftzirkulation. Beim Einbau ist möglichst viel Platz für
die Luftzirkulation zu lassen. Das Schema [14] verweist auf die
(+/ - 24 VDC)
unabdinglichen Mindestabstände zu anderen Geräten hin. Der
seitliche Abstand parallelbetriebener Netzgeräte untereinander
oder der seitliche Abstand zu wärmeentwickelnden Geräten muß
mehr als 50 mm betragen. Der seitliche Abstand zu anderen
Geräten muß >25 mm sein. Es ist zu beachten, daß die
Temperatur oberhalb der Geräte ca. 20°C höher liegt als unterhalb.
Als Umgebungstemperatur der Geräte gilt die Temperatur direkt
unterhalb des Gerätes. Ist die Luftzirkulation beschränkt, muß
zwangsbelüftet werden. Der Einbauplatz muß den Bedingungen
der EN 60950-1
Gehäuseschutzklasse IP 20 (EN 60529).
(6) Einbau, Befestigungslöcher
Schienenbefestigung [15]
Unter die Befestigungsschrauben der DIN-Schiene sind die
61 RM
mitgelieferten 20 mm großen Unterlegscheiben zu legen. Damit
wird beim Ein- bzw Ausbau eine größere Stabilität erreicht.
Einbauanweisung [16], Ausbauanweisung [17].
Schraubbefestigung [18]
Die Befestigung geschieht mittels vier M 5-Maschinenschrauben,
die als Zubehör im Befestigungssatz Art. Nr. 89500 zu erhalten
sind. Die Füße werden mit den im Lieferumfang enthaltenen 2,9 x
16 mm Blechschrauben an dem Netzgerät befestigt.
(7) Inbetriebnahme, Netzgerät
Das Netzgerät ist
Anschlußmöglichkeiten im Anhang.
(8) Inbetriebnahme, akkugepuffertes Netzgerät
Überprüfen Sie
Dauerladespannungen des Akkus. Falls die Daten nicht vorliegen,
kann man die Leerlaufspannung des Netzgerätes mittels
U-ADJ-Einstellpoti wie folgt einstellen:
Dauerladespan- Dauerladespannung durchschnittliche, längere
nung 12 Zellen Betriebstemperatur des Akkus
+5°C 10°C 15°C 20°C 25°C 30°C 35°C 40°C
- wartungsfreier 28,0V 27,9V 27,8V 27,6V 27,4V 27,2V 27,0V 26,8V
Bleiakku
- offener Bleiakku 27,2V 27,1V 26,9V 26,7V 26,5V 26,3V 26,1V 25,9V
-
21 VDC typ., (stromgesteuert)
Bezüglich
Betriebsumgebungstemperatur bei Dauerladung nicht über
35°C liegen, und auch nicht für kurze Zeit über 40°C
hinausgehen. Das Netzgerät ist nicht für NiCd-Akkus geeignet.
Murrelektronik liefert Ihnen Akku-Unterspannungsrelais und
≥ 10 mm
Akkusicherungen als Systemkomponenten.
0,4 - 0,5 Nm / 5 - 7 lb. in.
Systemsgröße
Verwenden Sie nur oben angegebenen oder technisch
gleichwertigen Sicherungen und Sicherungsautomaten und
plazieren Sie sie möglichst nahe am Akku. Sorgen Sie für die
Belüftung der Akku-Umgebung. Das Netzgerät kann bei
Verpolung des Akkus beschädigt werden. Verdrahtung der
Systemkomponenten [25]. Der Entladestrom durch das
≥ 12 mm
Netzgerät und das Unterspannungsrelais beträgt ohne
1,2 - 1,5 Nm / 11 - 13 lb. in.
Netzspannung Art. Nr. 89510 / 150 mA und Art. Nr. 89513 / 700
mA.
(9) Belastbarkeit
Das Netzgerät muß mit den Klemmen nach unten eingebaut
werden, damit eine ausreichende Kühlung gewährleistet ist. Der
Nennstrom des Netzgerätes beträgt 20 A, aber für den
industriellen
Beschädigung oder unnötiges Abschalten geliefert werden.
Diagramm
Diagramm des Netzgerätes. Diagramm [20] zeigt das
dynamische 50 ms Belastungs-Spannungs-/ Strom-Diagramm
des Netztgerätes. Diagramm [21] zeigt das dynamische 400 ms
Belastungs-Spannungs-/-Strom- Diagramm des Netztgerätes.
Diagramm [22] zeigt die Temperatur- / Stromkurve des
Netzgerätes.
(10) Parallelbetrieb [23]
automatisch im zu quittierenden Es ist möglich, bis zu 3 Netzgeräte parallel zu schalten. Um eine
gleichmäßige Stromaufteilung zu erhalten, sind folgende Punkte
einzuhalten:
1) Die Einzelspannungen der Netzgeräte sind genau
aufeinander abzustimmen.
2) Die sekundärseitige Verdrahtung ist in Bezug auf
= I - I ). In
akku max last
Kabellänge und Querschnitt bis zum Verbindungspunkt
identisch auszuführen.
3) Bei redundanten Betrieb müssen die Ausgänge über
Dioden entkoppelt werden, damit die Meldeausgänge ihre
sollte horizontal montiert werden
Funktion behalten, Art. Nr. 896014.
Der Parallelbetrieb beruht auf einer elektronisch geregelten
0,5%-igen
Alarmkontakte sind in Reihe zu schalten. Versorgen mehrere
parallel geschaltete Netzgeräte einen Akku. So wird empfohlen,
an jedem 24 VDC Ausgang einen Sicherungsautomat max. 25
A zu setzen. Bei Parallelbetrieb muß die Netzspannung größer
205 VAC sein.
(11) Reihenbetrieb [24]
Man kann zwei Netzgeräte in Reihe schalten, so daß entweder
48 VDC oder ±24 VDC zur Verfügung stehen. Die Alarmkontakte
sind in Reihe zu schalten.
(12) Spannungseinstellungen
Die Leerlaufsspannung des Netzgerätes ist werksseitig auf
Punkt 4.7 und 4.6.1 genügen. 24,15 VDC-Pegel eingestellt. Die Spannung wird mit dem
"U-ADJ"-Einstellpoti [6] eingestellt; die Spannung erhöht sich
durch Drehen des Einstellpotentiometers nach rechts. Wird die
Ausgangsspannung größer als 28 VDC eingestellt, so kann der
Überspannungsauslöser des Netzgerätes ansprechen. Stellen
Sie die Spannung niedriger ein, und quittieren Sie mit der
"RESTART"-Taste.
(13) Alarmkontakt [9]
Der Alarmkontakt ist
Netzgerätes
Netzunterspannung, Kurzschluß, Überlast (Vorwarnung im
Netzgerätbetrieb),
Ausgangsunterspannung (Akkupufferbetrieb).
ACHTUNG !! bei Verwendung des Halbleiterkontaktes ist auf die
richtige Polung und die max. Belastung (60 VDC - 0,2 A) zu
als solches gebrauchsfertig; siehe
achten, der Übergangswiderstand beträgt ca. 3 - 6 Ohm.
(14) Ausgangskurzschluß-Schutz bei Netzgerätbetrieb
Das
die vom Hersteller empfohlenen
ABB-STOTZ-Sicherungsautomaten auslösen:
(15) Normen
Elektrosicherheit
EMV
Verträglickeit
Störaussendungen
Änderungen vorbehalten.
Netzgerät Akkugepuffertes Netzgerät
200 - 240 VAC 50/60 Hz
185 - 265 VAC 50/60 Hz 200 - 265 VAC 50/60 Hz
4,0 A
rms
keiner
90%
0,60
vorhanden
16 A
1
24 VDC (22 - 28 VDC) 24 - 28 VDC
+/-1%
0->100%, 5% 1 ms / 100%->5%, 5% 1 ms
< 3,5 s / 200 VAC - < 2,5 / 240 VAC
> 10 ms / 230 VAC
20 A
24 A
30 A / 50 ms ohne Spannungsderating
40 A / < 400 ms
< 20 mV
rms
ja
> 28,5 VDC
26 A und 400 ms nein
19 VDC typ.
ja
0,2 A 60 VDC
5 - 95 %, keine Kondensation
0°C - +60°C (0°C - +50°C UL)
-25°C - +85°C
IP 20
243 x 132 x123 mm; 2,5 kg
der Lebensdauer des Akkus sollte
Artikelnummer
Unterspannungsrelais Akkusicherung
20 A 89510 89522
40 A 89513 89524
Einsatz können größere Ströme
[19]
zeigt das typische Spannungs-/Strom-
Spannungs/Strom -Neigungsregelung.
bei normaler Betriebsdauer des
geschlossen und öffnet bei Netzausfall,
Ausgangsüberspannung
Netzgerät kann bei Kurzschluß z.B. folgende
S201-C3 A
S201-Z10 A
EN 60950-1, UL 1950, UL 508, SELV
EN 61204-3, Störaussendungen, Verträglichkeit
EN 61000-4-2, (1995) ESD 4/8 kV
EN 61000-4-3, (1996) Rf-field10 V/m
EN 61000-4-4, (1995) EFT/B 2/2/1 kV
EN 61000-4-5, (1995) 2/4/0,5 kV
EN 61000-4-6, (1996) Cond. 10 V
ENV 50204, (1995) Rf-field 10 V/m
EN 55022 B, Funkstörungen
EN 60204-1, 60 V / 1 s
V1.3
seine
ohne
Die
und
