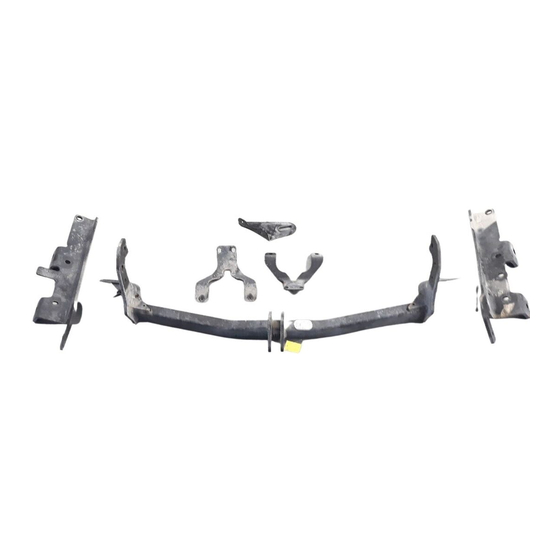

- Página 1 Towing Hitch Fixed Installation instructions Model year: 10/2015 Vehicle code: **A4**-*N***W Part number: PW960-0R000 Weight: 35 kg Manual reference number: AIM 003 561-4...
- Página 2 Revision Record Rev. No. Date Page Picture Update Deleted Steps 23-02-2016 19-09-2016 21; 28-31 13-20 22-09-2016 Part list; Part list; 29-09-2016 18,41 sketch; 38; sketch; 38; 598275/27-08-2015 Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 3 Unterbodenschutz, Hohlraumkonservierung Apply corrosion protection material as specified in (Wachs) und Antidröhnmaterial entfernt werden. the TOYOTA service guidlines, where necessary. Wo erforderlich, Korrosionsschutz entsprechend After approximately 1000 km of trailer use, den TOYOTA-Service Richtlinien vornehmen. retighten all bolts to the correct torque values.
- Página 4 -falls vorhanden -im Bereich der Anlage- flächen der Anhängevorrichtung sind zu entfern- en. Blanke Karosseriestellen sowie Bohrungen mit Rostschutz versiegeln. Falls erforderlich, Korrosionsschutz entspre- chend den Toyota-Service-Richtlinien vorneh- men. Betriebshinweise: Sämtliche Befestigungsschrauben der Anhänge- Manual Ref.nr.: AIM 003 561-4...
- Página 5 En caso de necesidad, efectuar la protección serrer toutes les vis de fixation au couple prescrit. anticorrosiva de acuerdo con las directrices de servicio de TOYOTA. Les charges pouvant être tractées par chacun des modèles sont prescrites dans les papiers du véhi- Al cabo de 1.000 km.
- Página 6 Efectuar as medidas de protecção anti-corrosiva TOYOTA. onde for necessário, de acordo com as directrizes de serviço da TOYOTA. Dopo 1000 km di uso del traino, stringere di nuovo tutte le viti di fissaggio con il momento torcente Reapertar todos parafusos de fixação com o biná- prescritto.
- Página 7 Waar nodig corrosiebescherming overeenkomstig de richtlijnen van de TOYOTA-service aanbrengen. Korrosionsbeskyttelse foretages iht. retningslinier- ne fra TOYOTA-Service, hvor dette er påkrævet. Na 1000 km gebruik van de aanhanger alle bevestigingsbouten met het voorgeschreven draai- Efter 1000 km kørsel med anhængertrækket skal moment vastdraaien.
- Página 8 Där så erfordras skall korrosionsskydd utföras Dersom nødvendig må korrosjonsbeskyttelsen enligt riktlinjerna för TOYOTA service. foretas i henhold til TOYOTA service-retningslinjer. Efter 1000 km körning med släpvagn skall alla Etter 1000 km tilhengerdrift må alle festeskruene fästskruvar efterdras med föreskrivet åtdragnings- skrues fast igjen med foreskrevet dreiemoment.
- Página 9 Kiristä kaikki kiinnitysruuvit määrätyllä vääntömo- Kde je to zapotřebí, ošetřete ochraným prostřed- mentilla, kun vetokoukku on ollut käytössä 1000 kem proti korozi podle Servisní směrnice TOYOTA. Po 1000 km provozu s přívěsem dotáhněte Jokaisen ajoneuvomallin sitovat sallitut vetokuor- všechny šrouby předepsaným utahovacím mat on ilmoitettu ajoneuvon papereissa.
- Página 10 üregkitöltő konzerválóanyagokat (viaszt) és a berezgésgátló borítást. Tam, gdzie to konieczne, wykonać zgodnie z zale- ceniami serwisu firmy TOYOTA zabezieczenie anty- Ahol szükséges, a felületeket a TOYOTA-szervíz korozyjne. előírásainak megfelelő korrózióvédelemmel kell ellátni.
- Página 11 5982 10,9 kN 80 kg BRINK B. V. Postbox 24, NL 7950 AA Staphorst Toyota RAV4 .: E11 55R 0110463 A50-X TOYOTA- 1000 π Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 12 Где необходимо, нанести антикоррозионное покрытие в Her model için geçerli olan çekme ağırlıkları araba соответствии с нормами сервиса для моделей TOYOTA. ruhsat evrakında belirtilmiştir. После пробега прицепом 1000 км затянуть все крепящие Çeki demiri topuzu temiz tutulmalı ve yağlanmalıdır*.
- Página 13 – 5982 10,9 kN 80 kg BRINK B.V Postbox 24 NL 7950 AA Staphorst NL 7950 AA Staphorst Toyota RAV4 E11 55R 0110463 Toyota RAV4 : E11 55R 0110463 A50-X TOYOTA. 1000 km Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 14 BRINK B. V. Postbox 24 NL 7950 AA BRINK B. V. Postbox 24 Staphorst NL 7950 AA Toyota RAV4 Staphors E11 55R 0110463 Toyota RAV4 E11 55R 0110463 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 15 BRINK B. V. Postbox 24 BRINK B. V. Postbox 24 NL 7950 AA Staphorst NL 7950 AA Staphorst Toyota RAV4 Toyota RAV4 E11 55R 0110463 E11 55R 0110463 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 16 B. V. Postbox 24 NL 7950 AA Staphors Toyota RAV4 E11 55R 0110463 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 17 = Installer Safety = Customer Safety = Regulation = Attention > 1 mm < 1 mm Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 18 (1x) (6x) M8x40 (10.9) (11x) M12x1,25x50 PZ408-90550-01 (6x) M12x40 (10.9) (11x) M12 (8x) M12 (10) PZ408-90550-01 (6x) M12 (2x) M12x70(10.9) (1x) 40x40x5 (2x) M12 s=18mm (4x) M8x25 (10.9) (1x) M12 s=19mm (14x) M8 (4x) M8x20 (10.9) (8x) M8 PZ408-X0563-60 100 Nm 110 Nm 25 Nm Manual Ref.nr.: AIM 003 561-4...
- Página 19 Click Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 20 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 21 Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 22 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 23 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 24 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 25 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 26 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 27 Installer Safety Customer Safety Regulation Attention 10 mm 10 mm 8 mm 8 mm 10 mm of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 28 ≥ 08/2016 (13-20) of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 29 90980-12719 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 30 90980-09871 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 31 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 32 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 33 ≥ 10 / 2014 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 34 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 35 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 36 (1x) M12x1,25x50 (1x) M12 (1x) M12 A B C of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 37 (1x) M12x1,25x50 (1x) M12 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 38 (2x) M12x1,25x50 (2x) M12 (1x) 40x40x5 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 39 (3x) M12x1,25x50 (3x) M12 (3x) M12 A B C of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 40 (2x) M12x1,25x50 (2x) M12 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 41 (2x) M8x20 (10.9) (2x) M8x25 (10.9) (4x) M8 (4x) M8 E F G P F G (2x) M8x20 (10.9) (2x) M8x25 (10.9) (4x) M8 (4x) M8 P F G E F G of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 42 (6x) M8x40 (10.9) (6x) M8 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 43 (6x) M12x40(10.9) (6x) M12 (10) of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 44 1 2 3 ... 25Nm 25Nm 25Nm 25Nm 100Nm 100Nm 100Nm 100Nm 110Nm 18/19 110Nm 18/19 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 45 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 46 = 70 = Inside bumper Inside bumper of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 47 Installer Safety Customer Safety Regulation Attention 10 mm 10 mm 8 mm 8 mm 10 mm of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 48 ≥ 10 / 2014 ≥ 10 / 2014 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 49 (2x) M12 (10) (2x) M12x70(10.9) (2x) M12 s=18mm 110Nm (1x) M12 s=19mm Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 50 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 51 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 52 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 53 Installer Safety Customer Safety Regulation Attention of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 54 Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 55 5,4 Nm Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 56 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 57 Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 58 of 60 Manual Ref.nr.: AIM 003 561-4...
- Página 59 CHECK SHEET 1/2 Fixed Towing Hitch Model / Year RAV4 10/2015 VIN n° P/N = OK CLICK Serial Number 1 2 3 ... 25Nm 100Nm 25Nm 100Nm 25Nm 100Nm 110Nm 25Nm 100Nm 110Nm 110Nm Manual Ref.nr.: AIM 003 561-4 of 60...
- Página 60 CHECK SHEET 2/2 CLICK Serial Number 5,4Nm Beep = OK Installation Date: Technician Name & Signature: Stamp: of 60 Manual Ref.nr.: AIM 003 561-4...
