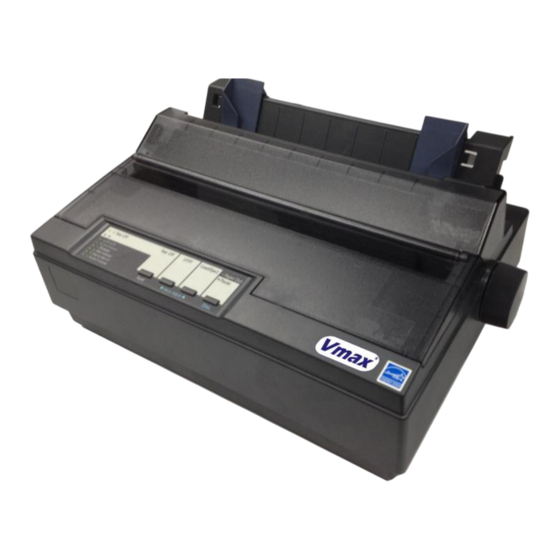

- Página 1 IMPRESORAS FISCALES VMAX Modelos: VMAX-280FP / VMAX-300FP / VMAX-580FP MANUAL DE USUARIO Representante Autorizado ELEPOS ELECTRÓNICA Y PUNTOS DE VENTA CA. Caracas-Venezuela © 2015...
-
Página 2: Riesgo De Descarga Eléctrica No Abrir
PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA NO ABRIR IMPORTANTE: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO SE DEBE REMOVER LA TAPA SOBRE LA CUAL SE ENCUENTRA COLOCADA LA IMPRESORA. LAS PARTES O PIEZAS EN EL INTERIOR SÓLO PUEDEN SER MANIPULADAS POR PERSONAL AUTORIZADO. -
Página 3: Especificaciones De Impresión
FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX VMAX-280FP ESPECIFICACIONES GENERALES DESCRIPCIÓN GENERAL Velocidad de impresión: 19.6 mm/seg. Mecanismo de impresión: Matricial. Sistema de impresión: Matricial de 40 cpl. Ancho de impresión: 76 mm. -
Página 4: Especificaciones Eléctricas
FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Peso Peso aproximado 2,9 Kg. ESPECIFICACIONES ELÉCTRICAS Voltaje de operación 110/220 VAC, 50/60Hz. CONDICIONES AMBIENTALES Temperatura 0-50°C. Humedad 20-90%. - Página 5 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX EL MECANISMO DE IMPRESIÓN INSTALACIÓN DEL ROLLO DE PAPEL 1. Abra la tapa. Figura 2: Tapa superior. 2. Corte el borde del rollo de papel perpendicularmente. 3. Confirme que la impresora esté apagada.
- Página 6 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Figura 4: Alimentador de Papel. Nota: Reemplace el papel cuando la señal de acabado de papel aparezca, no lo reemplace cuando éste se haya agotado completamente. Nota: Asegurarse de usar el rollo de papel que cumpla con las siguientes especificaciones: ...
-
Página 7: Instalación De La Tinta
FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX INSTALACIÓN DE LA TINTA Apague la impresora. Abra la tapa. Nota: No toque el cabezal de impresión inmediatamente después de imprimir, ya que puede estar extremadamente caliente. No toque la cuchilla del cortador de papel. Dentro de la ranura hay un cortador de papel, no debe colocar su mano en la ranura cuando la impresión está... - Página 8 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX VMAX-580FP ESPECIFICACIONES GENERALES DESCRIPCIÓN GENERAL Velocidad de impresión: 230 mm/seg. Mecanismo de impresión: Térmico. Sistema de impresión: Térmica de 48 cpl. Ancho de impresión: Máx. 80 mm.
- Página 9 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Peso Peso aproximado 1,6 Kg. ESPECIFICACIONES ELÉCTRICAS Voltaje de operación 110/220 VAC, 50/60Hz. CONDICIONES AMBIENTALES Temperatura 5-45°C. Humedad 20-90%.
- Página 10 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX EL MECANISMO DE IMPRESIÓN INSTALACIÓN DEL ROLLO DE PAPEL 1. Abra la tapa. Figura 8: Tapa superior. 2. Corte el borde del rollo de papel perpendicularmente. 3. Confirme que la impresora esté apagada.
- Página 11 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Nota: Reemplace el papel cuando la señal de acabado de papel aparezca, no lo reemplace cuando éste se haya agotado completamente. Nota Asegurarse de usar el rollo de papel que cumpla con las siguientes especificaciones: ...
- Página 12 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX VMAX-300FP ESPECIFICACIONES GENERALES DESCRIPCIÓN GENERAL Velocidad de impresión: 76 mm/s. Mecanismo de impresión: Matriz de puntos de impacto de 9 agujas. Sistema de impresión: Matricial de 80 cpl.
- Página 13 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Peso Peso aproximado 4,4 Kg. ESPECIFICACIONES ELÉCTRICAS Voltaje de operación 110/220 VAC, 50/60Hz. CONDICIONES AMBIENTALES Temperatura 5-45°C. Humedad 20-90%.
-
Página 14: El Mecanismo De Impresión
FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX EL MECANISMO DE IMPRESIÓN INSTALACIÓN DEL ROLLO DE PAPEL 1. Apague la impresora y, a continuación, retire la cubierta y la guía del papel. Posteriormente, retire la unidad de tensión del papel apretando suavemente las pestañas de bloqueo de dicha unidad y retirando la unidad de tensión del papel... - Página 15 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX 3. Mueva el tractor hacia delante en la ranura de montaje situada en la parte superior de la impresora y encájela en su sitio como se muestra a continuación. Cuando empuje el tractor en los puestos, debe notar como las muescas encajan en su sitio.
- Página 16 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Figura 16: Guía de Papel. 6. Deslice la rueda dentada izquierda de modo que las ruedas dentadas coincidan con la posición de los orificios del papel y encaje la unidad en su sitio. A continuación, deslice la rueda dentada derecha para que se ajuste al ancho del...
- Página 17 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Figura 18: Ajuste de Papel en la rueda dentada. 8. Para separar el papel entrante del papel impreso, coloque la guía del papel. Sujétela horizontalmente y encaje las muescas en los puestos de montaje de la impresora.
- Página 18 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX INSTALACION DE LA TINTA 1. Asegúrese de que la impresora esté apagada. Nota: si acaba de usar la impresora, el cabezal de impresión puede estar caliente. Espere unos minutos hasta que se enfríe para poder cambiar el cartucho de cinta.
- Página 19 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Figura 21: Cartucho de Tinta. 7. Utilice un objeto puntiagudo, como un bolígrafo, para llevar la cinta entre el cabezal de impresión y la guía de la cinta. Figura 22: Cinta entre el cabezal y la guía.
- Página 20 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Figura 23: Tensor de la Cinta. 9. Vuelva a colocar la cubierta de la impresora y ciérrela.
-
Página 21: Puertos De Comunicación
FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX ESPECIFICACIONES FÍSICAS Puertos de Tipo de Impresora Conector DK (Puerto de Gaveta) Comunicación Serial VMAX-280FP RJ11 VMAX-580FP RJ45 VMAX-300FP No Aplica Tabla 1: Puertos de Comunicación. Puertos de Foto Pines... - Página 22 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX Pin 4 +24 V Voltaje al Solenoide Pin 5 DRD 2 Voltaje al Solenoide Pin 6 DRSNS Señal del Estado Tabla 2: Pin Out Puertos de Comunicación.
- Página 23 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX DISPOSITIVOS Y DOCUMENTOS EXTERNOS 1. Visor Fiscal Externo. Este dispositivo permite generar reportes Z y reportes de la memoria fiscal por diferentes tipos de búsquedas, este dispositivo se conecta a través del puerto de comunicación RJ45.
- Página 24 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX c. Reporte Memoria Fiscal Mensual Cuando se posiciona el LED en Rep Mes, se presiona el botón “B” y seleccionamos la fecha de inicio (AA, MM) y fecha final (AA, MM) de dicho reporte. Para cambiar cada uno de los elementos presionamos el botón “B”...
- Página 25 FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX SEGURIDAD Tipo de Seguridad Descripción -La resina epóxica utilizada para cubrir la memoria fiscal, es líquida de viscosidad mediana, se utiliza principalmente como aislamiento eléctrico, es resistente al calor y tiene Resina Epóxica...
-
Página 26: Posibles Fallas
FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX POSIBLES FALLAS Descripción de la Evidencias Posible Solución Falla Atasco de Papel. Ruido al Imprimir. 1. Retirar el papel de la Impresora. Ruido al Imprimir. Atasco de Cinta. 1. Retirar la Cinta. -
Página 27: Obligaciones Del Usuario De Máquinas Fiscales
FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX OBLIGACIONES DEL USUARIO DE MÁQUINAS FISCALES Es deber del usuario conocer todas sus obligaciones y responsabilidades, establecidas en la Providencia administrativa SENIAT 0592 – Caracas 28 de Agosto de 2007. Se copia a continuación el artículo 41 de dicha providencia donde se establecen las obligaciones, sin... -
Página 28: Garantía Limitada
FECHA: 27-05-2015 MANUAL DE USUARIO No. REVISIÓN: 01 TECNOLOGÍA VMAX GARANTÍA LIMITADA COBERTURA DE LA GARANTÍA Elepos electrónica y puntos de venta, C.A., en lo sucesivo: ELEPOS, garantiza este producto contra defectos de materiales y mano de obra según los términos aquí establecidos y durante la vigencia especificada en la presente GARANTIA. - Página 29 IMPORTANTE: El contenido de este manual está sujeto a cambios sin previo aviso. ELEPOS ELECTRÓNICA Y PUNTOS DE VENTA CA., Caracas, Venezuela. Manual de Usuario Impresora Fiscal VMAX-280FP/ VMAX-300FP / VMAX-580FP ELEPOS ELECTRÓNICA Y PUNTOS DE VENTA CA. Caracas, Venezuela...
