Ajuste del sistema

Después de colocar la pantalla y el sistema AVC en su lugar, conecte los cables del sistema y los cables de
CA. Utilice las abrazaderas de cables para recoger los cables.
1
Extracción de la cubierta de los terminales
2
Conexión del cable del sistema y del cable de CA a la pantalla
3
Conexión del cable del sistema y del cable de CA al sistema AVC
PRECAUCION
• PARA IMPEDIR EL RIESGO DE DESCARGA ELÉCTRICA, NO TOQUE LAS PARTES SIN AISLAR DE NINGÚN CABLE
ESTANDO CONECTADO EL CABLE DE CA.

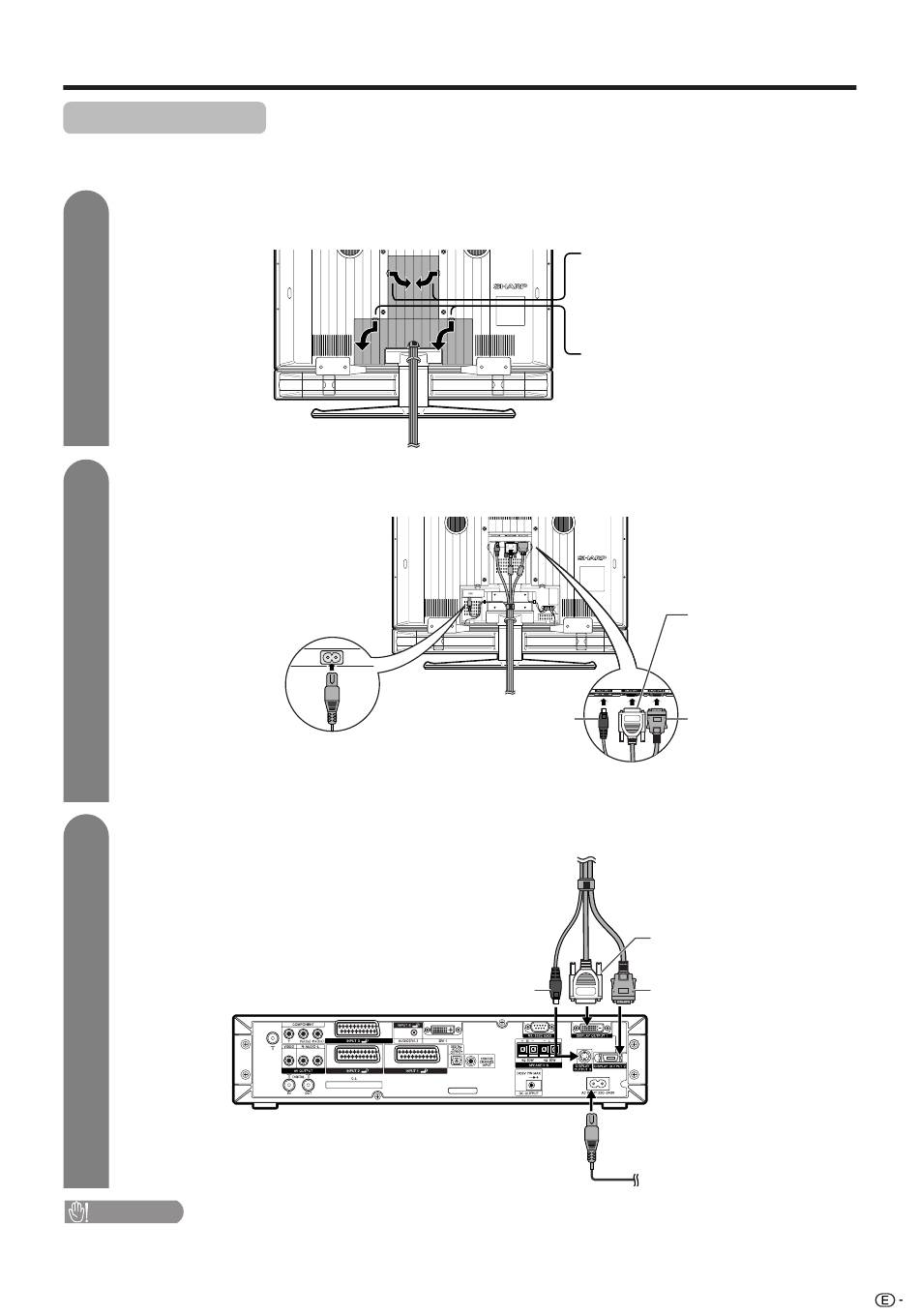

Pantalla (vista trasera)
Cable de CA
Sistema AVC (vista trasera)
Presione los dos
ganchos hacia el centro
de la pantalla y retire la
tapa hacia usted.
Presione hacia abajo los
dos ganchos superiores
para retirar la cubierta
hacia usted.
(NEGRO)
Cable del
sistema
Cable del sistema
(NEGRO)
Cable de CA
(BLANCO)
Conecte la clavija en el
terminal y asegúrela
apretando los tornillos
de apriete manual.
(GRIS)
Conecte firmemente la
clavija hasta que los
dos ganchos de ambos
lados hagan un ruido
seco.
(BLANCO)
(GRIS)
