PART. U1450E
Installazione
I

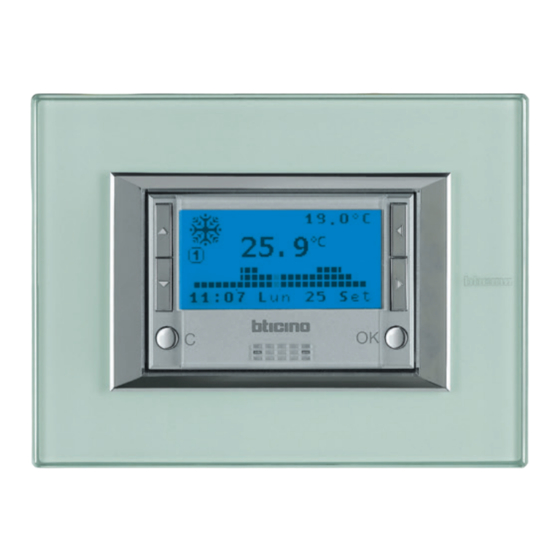

Il Cronotermostato può essere installato ad incasso o a parete
utilizzando le scatole, i supporti e le placche delle serie Axolute,
Living International, Light e Light Tech (3 moduli DIN).
Scatola
da parete
Supporto
Collegamenti
Sezione max conduttori: 2x 2,5 mm2
Portata contatti: 5(3)A
Ai carichi da
controllare
Attivazione a distanza (remote)
Contatto chiuso =
Contatto aperto = programma settimanale
Schemi di collegamento
Impianto di solo riscaldamento
con comando ON/OFF
Esempio:
consenso in caldaia
HC/HS/HD4451
L/N/NT4451
Cronotermostato
Il corretto impiego della sonda prevede
✱
l'applicazione del sensore su una su-
perficie che raggiunge gradatamente
la temperatura, non esposta a fonti di
calore o irraggiamento solare.
Collegamento sensore
NTC esterno ✱
modalità antigelo
(ultimo selezionato)
Impianto di solo riscaldamento
con comando APRI/CHIUDI
Esempio:
comando di una valvola motorizzata Apri (NO)/Chiudi (NC)
AM 5721
Se si ritiene necessario bloccare l'estrazione del Cronotermostato (es. lo-
cali pubblici), utilizzare la vite in dotazione posta sul retro della base.
Placca
di finitura
1,5m
2
Caratteristiche tecniche
• Temperatura di funzionamento: 5°C ÷ 35°C
• Alimentazione: 2 batterie alcaline da 1,5V di tipo LR6/AA
• Tempo minimo tra un intervento programmato ed il successivo:
15 minuti
• Valori di temperatura impostabili: 3°C ÷ 40°C (con intervallo minimo di
0,1°C)
• Precisione della temperatura controllata: ± 0,5°C
• Durata media delle batterie: 1 anno
• Installazione ad incasso o a parete
• Portata contatti di uscita liberi da tensione: 5(3)A
• Possibilità di collegamento di una sonda esterna per la temperatura (art.
3457) con le seguenti caratteristiche: R (25°C) = 10k
BETA = 3435 - lunghezza max. del collegamento 10 metri
• Possibilità di teleattivazione del Cronotermostato attraverso controllo
remoto (per esempio centralino telefonico, attuatore telefonico,
impianto antifurto ecc.)
M
Istruzioni d'installazione
Installationsanweisungen
Instructions d'installation
Instructions for installation
Instrucciones de instalación
Instructies van installatie
Instruções de instalação
Инструкция по монтажу
Impianto di riscaldamento
e raffrescamento con comando ON/OFF
Se si desidera comandare sia l'impianto di riscalda-
mento che quello di raffrescamento, predisporre un
deviatore per la selezione Estate/Inverno come mo-
strato in figura.
Al cambio di stagione mettere il deviatore nella posi-
zione richiesta ed effettuare la commutazione Estate/
Inverno sul Cronotermostato.
03/11-01 CT
1
3
4
