Pasos

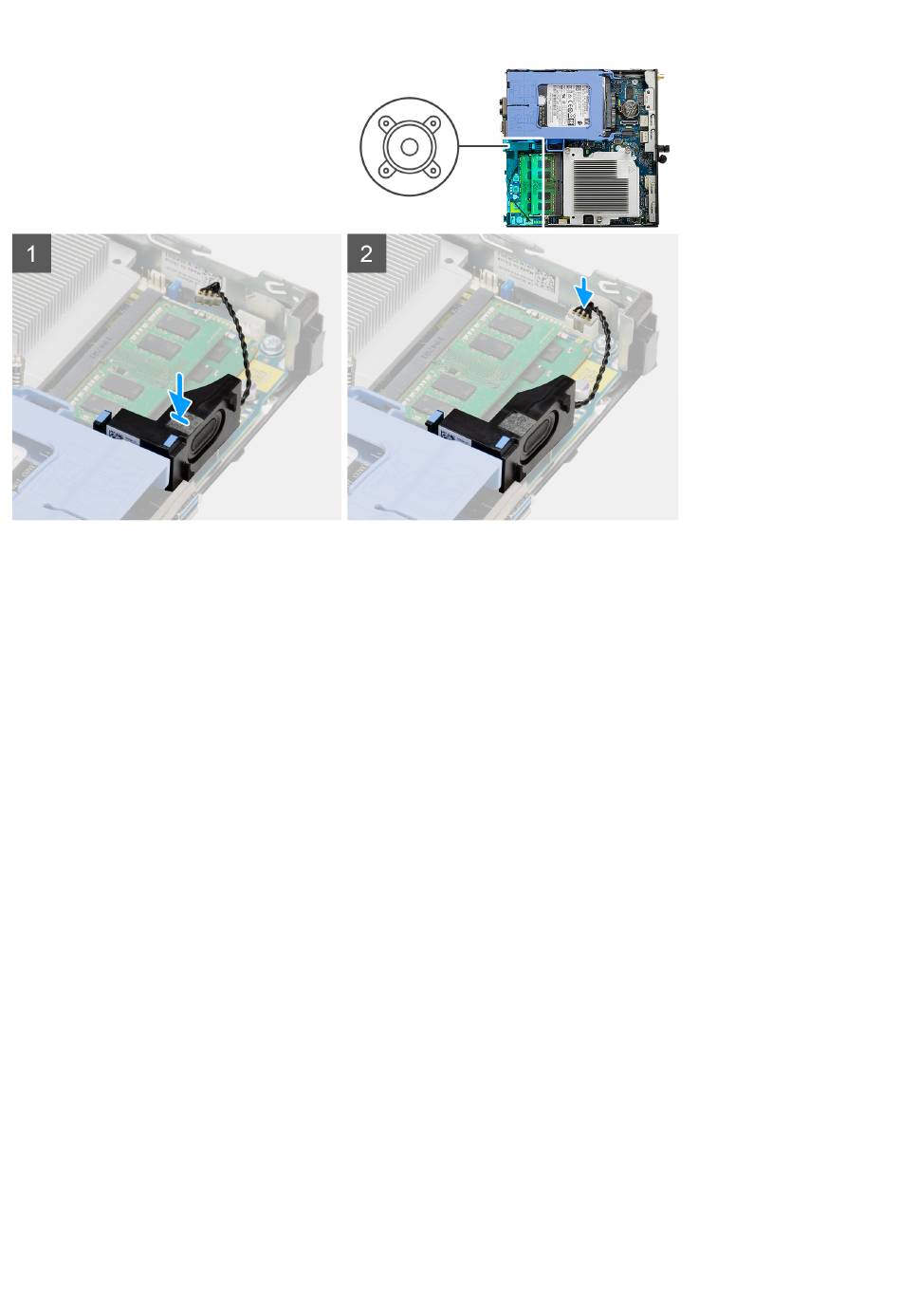

1. Alinee e inserte el altavoz en la ranura y presiónelo hasta que la lengüeta de liberación encaje.
2. Conecte el cable del altavoz a la tarjeta madre.
Siguientes pasos
1. Instale el
ensamblaje del
2. Instale la
cubierta
lateral.
3. Siga el procedimiento que se describe en
Módulos de I/O opcionales (de tipo C/HDMI/VGA/DP/
Serial)
Extracción de módulos de I/O opcionales (de tipo C/HDMI/VGA/DP/
Serial)
Requisitos previos
1. Siga el procedimiento que se describe en
2. Quite la
cubierta
lateral.
Sobre esta tarea
En las imágenes a continuación, se indica la ubicación de los módulos de I/O opcionales y se proporciona una representación visual del
procedimiento de extracción.
Pasos
1. Quite los dos tornillos (M3X3) que aseguran el módulo de I/O opcional al chasis de la computadora.
2. Desconecte el cable del módulo de I/O del conector en la tarjeta madre.
3. Quite el módulo de I/O de la computadora.
40
Extracción e instalación de componentes
ventilador.
Después de manipular el interior de la
Antes de manipular el interior de la
computadora.
computadora.
