Dell OptiPlex 7060 Guía De Configuración Y Especificaciones
Factor de forma pequeño
Ocultar thumbs
Ver también para OptiPlex 7060:
- Guía de conguración y de especicaciones (38 páginas) ,
- Manual de servicio (73 páginas)
Manuales relacionados para Dell OptiPlex 7060
Resumen de contenidos para Dell OptiPlex 7060
- Página 1 Factor de forma pequeño OptiPlex 7060 Guía de configuración y especificaciones Modelo reglamentario: D11S Tipo reglamentario: D11S004 Octubre de 2021 Rev. A02...
- Página 2 Una señal de PRECAUCIÓN indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2018-2021 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de...
-
Página 3: Tabla De Contenido
Tabla de contenido Capítulo 1: Configure el equipo......................5 Capítulo 2: Chasis........................... 8 Vista frontal.................................... 8 Vista posterior..................................9 Capítulo 3: Especificaciones del sistema..................10 Conjunto de chips................................10 Procesador....................................10 Memoria....................................11 Almacenamiento..................................11 Combinaciones de almacenamiento...........................12 Audio...................................... 12 Vídeo...................................... 12 Comunicaciones..................................13 Puertos y conectores................................13 Conectores de la placa base............................... - Página 4 Controladores de dispositivos instalados........................29 Controlador de E/S de serie............................30 Controladores de seguridad............................31 Controladores USB.................................31 Controladores de adaptador de red..........................31 Realtek Audio.................................. 31 Controladora de almacenamiento..........................31 Capítulo 6: Obtención de ayuda...................... 32 Cómo ponerse en contacto con Dell..........................32 Tabla de contenido...
-
Página 5: Capítulo 1: Configure El Equipo
Configure el equipo 1. Conecte el teclado y el mouse. 2. Conéctese a la red mediante un cable, o conéctese a una red inalámbrica. 3. Conecte la pantalla. Configure el equipo... - Página 6 NOTA: Si se realizó el pedido del equipo con una tarjeta gráfica discreta, el puerto HDMI y los puertos en el panel posterior del equipo estarán cubiertos. Conecte la pantalla a la tarjeta gráfica discreta. 4. Conecte el cable de alimentación. 5.
- Página 7 Inicie sesión en su cuenta de Microsoft o cree una cuenta nueva. 7. Localice aplicaciones Dell. Tabla 1. Localice aplicaciones Dell Registre el equipo Asistencia y soporte técnico de Dell SupportAssist: compruebe y actualice el equipo Configure el equipo...
-
Página 8: Capítulo 2: Chasis

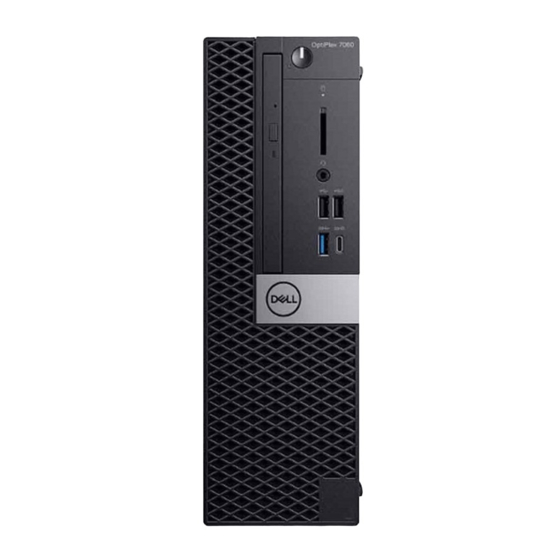

Chasis En este capítulo se muestran las múltiples vistas del chasis junto con los puertos y conectores; también se explican las combinaciones de teclas de acceso rápido FN. Temas: • Vista frontal • Vista posterior Vista frontal 1. Unidad óptica (opcional) 2. -
Página 9: Vista Posterior
Vista posterior 1. Puerto de línea de salida 2. Puerto para teclado PS/2 3. Puerto serie (opcional) 4. Puerto para mouse PS/2 5. DisplayPort/HDMI 2.0 b/VGA/USB Type-C, Modo alternativo 6. Puertos de pantalla (opcional) 7. Etiqueta de servicio 8. Puertos USB 3.1 Generación 1 9. -
Página 10: Capítulo 3: Especificaciones Del Sistema
EEPROM no dedicado Procesador Los productos estándares globales (GSP) son un subconjunto de productos de relación de Dell que se administran por motivos de disponibilidad y transiciones sincronizadas en todo el mundo. Aseguran que la misma plataforma se pueda adquirir globalmente. -
Página 11: Memoria
Tabla 3. Especificaciones del procesador Tipo Gráfica UMA Intel Core i3-8100 (4 núcleos/6 MB/4 T/3,6 GHz/65 W) Gráfica Intel UHD 630 Intel Core i3-8300 (4 núcleos/8 MB/4 T/3,7GHz/65 W) Gráfica Intel UHD 630 Intel Core i5-8400 (6 núcleos/9 MB/6 T/hasta 4,0 GHz/65 W) Gráfica Intel UHD 630 Intel Core i5-8500 (6 núcleos/9 MB/6 T/hasta 4,1GHz/65 W) Gráfica Intel UHD 630... -
Página 12: Combinaciones De Almacenamiento
Altavoces Conector del altavoz interno (mono) Interfaz ● Barra de sonido CA511 (opcional) ● Altavoces externos CA411 (opcional) ● Altavoces estéreo USB Dell AX210CR (opcional) ● Entrada combinada para auriculares estéreo/micrófono Amplificador de altavoz interno 2W (RMS) por canal Vídeo Tabla 8. -
Página 13: Comunicaciones
Tabla 8. Vídeo (continuación) Controladora Tipo Dependencia de la CPU Tipo de Capacidad Compatible Resolución memoria con pantalla máxima gráfica externa HDMI: 1920 x 1080 a 60 Hz DP: 4196 x 2160 a 60 Hz AMD Radeon R5 Discreto GDDR5 2 GB Dos DP 1.2 1 pantalla de 4 K a... -
Página 14: Conectores De La Placa Base
Tabla 10. Puertos y conectores (continuación) Adaptador de red Un conector RJ-45 (10/100/1000) Puerto serie Un puerto serie (opcional) (posterior) Conectores de la placa base Tabla 11. Conectores de la placa base Conectores M.2 ● 1 - 2230/2280 ● 1 - 2230 (adaptado para la compatibilidad con WiFi integrada o independiente, compatibilidad con Intel CNVi o USB2.0/PCIe) Conector Serial ATA (SATA) 3 (un puerto para ODD de segunda generación y el resto de los... -
Página 15: Entorno
19,2/48,7 Profundidad (pulgadas/centímetros) 15,5/39,4 Entorno NOTA: Para obtener más detalles sobre las características medioambientales de Dell, vaya a la sección de atributos ambientales. Consulte la región específica para ver la disponibilidad. Tabla 17. Entorno Alimentación de bajo consumo Estándar Certificación 80 plus Bronze Certificación 80 plus Platinum... -
Página 16: Capítulo 4: System Setup (Configuración Del Sistema)
System Setup (Configuración del sistema) La configuración del sistema le permite administrar el hardware de su computadora de escritorio y especificar las opciones de nivel de BIOS. En la configuración del sistema, puede hacer lo siguiente: ● Modificar la configuración de la NVRAM después de añadir o eliminar hardware. ●... -
Página 17: Menú De Arranque Por Única Vez
Tabla 18. Teclas de navegación (continuación) Teclas Navegación NOTA: Solo para el explorador de gráficos estándar. Se desplaza a la página anterior hasta que vea la pantalla principal. Presionar Esc en la pantalla principal muestra un mensaje de confirmación donde se le solicita que guarde los cambios y reinicie el sistema. -
Página 18: Información Del Sistema
Tabla 19. General (continuación) Opción Descripción ● ONboard NIC (IPV4) ● Onboard NIC (IPV6) Advanced Boot Options Le permite seleccionar la opción Compatibilidad con ROM de opción heredada, cuando se encuentra en el modo de inicio de UEFI. De manera predeterminada, esta opción está seleccionada. ●... -
Página 19: Opciones De La Pantalla Video (Vídeo)
Tabla 20. Configuración del sistema (continuación) Opción Descripción Configuración de USB Permite activar o desactivar el controlador USB integrado para: ● Activar soporte de inicio USB ● Habilitar los puertos USB frontales ● Habilitar los puertos USB posteriores Todas las opciones están activadas de forma predeterminada. Front USB Configuration Permite activar o desactivar los puertos USB frontales. -
Página 20: Seguridad
Seguridad Tabla 22. Seguridad Opción Descripción Strong Password Esta opción permite activar o desactivar contraseñas seguras para el sistema. Esta opción está desactivada de forma predeterminada. Password Configuration Permite controlar el número mínimo y máximo de caracteres permitidos para las contraseñas administrativas y del sistema. -
Página 21: Opciones De Arranque Seguro
Tabla 22. Seguridad (continuación) Opción Descripción Admin Setup Lockout Permite impedir que los usuarios entren en el programa de configuración cuando hay establecida una contraseña de administrador. De forma predeterminada, esta opción no está definida. SMM Security Mitigation Permite activar o desactivar protecciones adicionales de mitigación de seguridad UEFI SMM. De forma predeterminada, esta opción no está... -
Página 22: Rendimiento
Tabla 24. Extensiones de Intel Software Guard (continuación) Opción Descripción ● Software controlled .(Controlado por software): valor predeterminado Enclave Memory Size Esta opción establece el SGX Enclave Reserve Memory Size Seleccione una de las opciones siguientes: ● 32 MB ● 64 MB ●... -
Página 23: Comportamiento Durante La Post
Tabla 26. Administración de alimentación (continuación) Opción Descripción ● Encendido ● Último estado de alimentación Esta opción está establecida en Power Off (Alimentación apagada) de manera predeterminada. Activa la tecnología Intel Speed Permite habilitar o deshabilitar el soporte para la tecnología Intel Speed Shift. La opción Enable Intel Shift. -
Página 24: Capacidad De Administración
Tabla 27. Comportamiento durante la POST (continuación) Opción Descripción Ampliar tiempo de la POST del Esta opción crea una demora de preinicio adicional. BIOS ● 0 seconds (valor predeterminado) ● 5 seconds (5 segundos) ● 10 segundos Full Screen Logo (Logotipo de la Esta opción mostrará... -
Página 25: Mantenimiento
Si no conoce la clave de recuperación, esto puede provocar la pérdida de datos o una reinstalación del sistema operativo innecesaria. Para obtener más información sobre este tema, consulte el artículo de la base de conocimientos: https://www.dell.com/support/article/sln153694 System Setup (Configuración del sistema) -
Página 26: Actualización Del Bios En Linux Y Ubuntu
1. Vaya a www.dell.com/support. 2. Haga clic en Soporte de productos. Haga clic en Buscar soporte, introduzca la etiqueta de servicio de la computadora y haga clic en Buscar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de SupportAssist para identificar la computadora de forma automática. -
Página 27: Contraseña Del Sistema Y De Configuración
● Una unidad USB formateada en el sistema de archivos FAT32 (no es necesario que la unidad sea de arranque) ● El archivo ejecutable del BIOS descargado del sitio web de soporte de Dell y copiado en el directorio raíz de la unidad USB ●... -
Página 28: Eliminación O Modificación De Una Contraseña De Configuración Del Sistema Existente
6. Presione "Y" para guardar los cambios y salir de System Setup (Configuración del sistema). La computadora se reiniciará. Borrado de las contraseñas del sistema y del BIOS (configuración del sistema) Para borrar las contraseñas del BIOS o del sistema, comuníquese con el soporte técnico de Dell, como se describe en www.dell.com/ contactdell. NOTA: Para obtener información sobre cómo restablecer las contraseñas de aplicaciones o Windows, consulte la documentación... -
Página 29: Capítulo 5: Software
Descarga de los controladores de Descarga de los controladores de 1. Encienda su computadora de escritorio. 2. Vaya a Dell.com/support. 3. Haga clic en Soporte de producto, introduzca la etiqueta de servicio de su computadora de escritorio y haga clic en Enviar. NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su... -
Página 30: Controlador De E/S De Serie
Controlador de E/S de serie Compruebe si los controladores de la almohadilla de contacto, la cámara IR y el teclado están instalados. Software... -
Página 31: Controladores De Seguridad
Ilustración 1. Controlador de E/S de serie Controladores de seguridad Compruebe si los controladores de seguridad ya están instalados en el sistema. Controladores USB Compruebe si los controladores USB ya están instalados en el equipo. Controladores de adaptador de red Compruebe si los controladores del adaptador de red ya están instalados en el sistema. -
Página 32: Capítulo 6: Obtención De Ayuda
Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...
