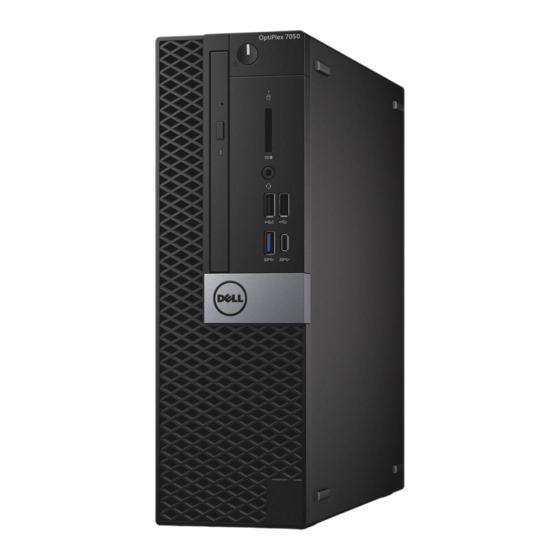

- Página 1 Factor de forma pequeño OptiPlex 7050 Manual del propietario Modelo reglamentario: D11S Tipo reglamentario: D11S002 Septiembre de 2021 Rev. A03...
-
Página 2: Tabla De Contenido
Tabla de contenido Capítulo 1: Manipulación del equipo....................6 Instrucciones de seguridad..............................6 Antes de manipular el interior del equipo..........................6 Apagado del equipo................................7 Apagado de la : Windows..............................7 Apagado del equipo (Windows 7)..........................7 Después de manipular el interior del equipo........................7 Capítulo 2: Desmontaje y reensamblaje..................... - Página 3 Instalación del procesador............................25 Módulo de memoria................................26 Extracción del módulo de memoria..........................26 Instalación del módulo de memoria..........................26 el lector de tarjetas SD................................27 Extracción del lector de tarjetas SD..........................27 Instalación del lector de tarjetas SD..........................28 Unidad de fuente de alimentación............................. 28 Extracción de la fuente de alimentación o PSU......................28 Instalación de la unidad de fuente de alimentación o PSU..................31 Interruptor de alimentación..............................31...
- Página 4 Especificaciones de almacenamiento..........................77 Especificaciones de puertos y conectores........................78 Especificaciones de la fuente de alimentación.........................78 Especificaciones de las dimensiones físicas........................78 Especificaciones de controles e indicadores luminosos....................79 Especificaciones ambientales.............................79 Capítulo 9: Obtención de ayuda y contacto con Dell................81 Tabla de contenido...
- Página 5 Una señal de PRECAUCIÓN indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2017 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de...
-
Página 6: Capítulo 1: Manipulación Del Equipo
La garantía no cubre los daños por reparaciones no autorizadas por Dell. Lea y siga las instrucciones de seguridad que se incluyen con el producto. -
Página 7: Apagado Del Equipo
3. Apague el equipo. 4. Desconecte todos los cables de red del equipo. PRECAUCIÓN: Para desenchufar un cable de red, desconéctelo primero del equipo y, a continuación, del dispositivo de red. 5. Desconecte su equipo y todos los dispositivos conectados de las tomas de alimentación eléctrica. 6. -
Página 8: Capítulo 2: Desmontaje Y Reensamblaje
Desmontaje y reensamblaje Temas: • Herramientas recomendadas • Cubierta posterior • Tarjeta de expansión • Batería de tipo botón • Embellecedor • Altavoz • Interruptor de intrusión • Almacenamiento • Unidad óptica • SSD PCIe M.2 • del disipador de calor •... - Página 9 3. Levante la cubierta hasta retirarla del equipo [3]. Desmontaje y reensamblaje...
-
Página 10: Instalación De La Cubierta
Instalación de la cubierta 1. Coloque la cubierta en el equipo y deslícela hasta que encaje. 2. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Tarjeta de expansión Extracción de la tarjeta de expansión NOTA: Según la configuración que solicite, es posible que vea cualquiera de los disipadores de calor que figuran en la siguiente imagen. - Página 11 4. Para extraer la tarjeta de expansión: a. Tire de la pestaña de liberación en la base de la tarjeta de expansión [1]. b. Desconecte y levante la tarjeta de expansión para desenchufarla del conector [2]. Desmontaje y reensamblaje...
-
Página 12: Instalación De La Tarjeta De Expansión
Instalación de la tarjeta de expansión 1. Inserte la tarjeta de expansión en el conector de la placa base. 2. Presione la tarjeta de expansión hasta que encaje en su lugar. 3. Cierre la lengüeta de la tarjeta de expansión y presiónelo hasta que encaje en su lugar. 4. -
Página 13: Instalación De La Batería De Tipo Botón
2. Extraiga: la cubierta 3. Para extraer la batería de tipo botón: a. Presione el pestillo de liberación hasta que la batería de tipo botón salte [1]. b. Quite la batería de tipo botón del conector en la tarjeta madre del sistema [2]. Instalación de la batería de tipo botón 1. -
Página 14: Instalación Del Embellecedor
1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Extraiga la cubierta. 3. Para quitar el bisel frontal, realice lo siguiente: a. Levante las lengüetas para liberar el bisel frontal del computadora [1]. b. -
Página 15: Instalación Del Altavoz
la cubierta bisel Ensamblaje de unidad de 2.5 pulgadas la unidad óptica 3. Para extraer el parlante, realice lo siguiente: a. Desconecte el cable del parlante de la tarjeta madre [1]. b. Presione las lengüetas de liberación y extraiga el parlante de la computadora [2] [3]. Instalación del altavoz 1. -
Página 16: Interruptor De Intrusión
Interruptor de intrusión Extracción del interruptor de intrusiones NOTA: Según la configuración que solicite, es posible que vea cualquiera de los disipadores de calor que figuran en la siguiente imagen. 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. -
Página 17: Almacenamiento
3. Coloque: la cubierta 4. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Almacenamiento Según la configuración que elija, encontrará un ensamble de disco duro de 3.5 pulgadas o dos ensambles de disco duro de 2.5 pulgadas. Extracción del ensamblaje para unidades de 2,5 pulgadas NOTA: Según la configuración que solicite, es posible que vea cualquiera de los disipadores de calor que figuran en la siguiente... -
Página 18: Extracción De La Unidad De Disco Duro De 2,5" Del Soporte
4. Para extraer el ensamblaje de la unidad de disco duro, realice lo siguiente: a. Sostenga y empuje la lengüeta de liberación [1]. b. Levante el ensamblaje del disco duro para extraerlo de la computadora [2]. Extracción de la unidad de disco duro de 2,5" del soporte 1. -
Página 19: Instalación De La Unidad De Disco Duro De 2,5" En El Soporte
Instalación de la unidad de disco duro de 2,5" en el soporte NOTA: Para instalar una unidad de disco duro secundaria, los anillos se enviarán por separado. 1. Alinee las patas (aseguradas por anillos) del soporte de la unidad de disco duro con las ranuras de los lados de la unidad e insértelas. 2. - Página 20 3. Para liberar el módulo de unidad óptica, realice lo siguiente: a. Retire los cables de la a través del gancho de retención [1]. b. Tire de la lengüeta azul para desbloquear el módulo de unidad óptica [2]. 4. Para extraer el módulo de unidad óptica, realice lo siguiente: a.
-
Página 21: Instalación De La Unidad Óptica
b. Empuje la unidad óptica para extraerla del módulo [2][3]. Instalación de la unidad óptica 1. Deslice la unidad óptica en el módulo de la unidad óptica. 2. Coloque: Ensamblaje para unidades de 2,5 pulgadas bisel la cubierta 3. Siga los procedimientos que se describen en Después de manipular el interior del equipo. -
Página 22: Instalación De La Ssd Pcie M.2
Instalación de la SSD PCIe M.2 1. Inserte la SSD PCIe M.2 al conector. 2. Presione la lengüeta azul para asegurar la SSD PCIe M.2. 3. Coloque: Unidad óptica Ensamblaje para unidades de 2,5 pulgadas bisel la cubierta 4. Siga los procedimientos que se describen en Después de manipular el interior del equipo. - Página 23 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Extraiga: la cubierta bisel Ensamblaje de unidad de 2.5 pulgadas la unidad óptica 3. Para extraer el conducto del ventilador: a. Haga palanca en los ganchos de retención en la dirección opuesta [1]. b.
-
Página 24: Instalación Del Ensamblaje Del Disipador De Calor
Instalación del ensamblaje del disipador de calor 1. Coloque el ensamblaje del disipador de calor sobre el procesador. 2. Apriete los tornillos cautivos para fijar el ensamblaje del disipador de calor a la tarjeta madre. 3. Conecte el ensamblaje del disipador de calor a la tarjeta madre. 4. -
Página 25: Instalación Del Procesador
1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Extraiga: la cubierta Ensamblaje de unidad de 2.5 pulgadas Unidad óptica ensamblaje del disipador de calor 3. Para extraer el procesador: a. Libere la palanca del conector presionando la palanca hacia abajo y hacia fuera desde debajo de la lengüeta en el protector del procesador [1]. -
Página 26: Módulo De Memoria
6. Coloque: Ensamblaje del disipador de calor la unidad óptica Ensamblaje para unidades de 2,5 pulgadas la cubierta 7. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Módulo de memoria Extracción del módulo de memoria NOTA: Según la configuración que solicite, es posible que vea cualquiera de los disipadores de calor que figuran en la siguiente imagen. -
Página 27: El Lector De Tarjetas Sd
el lector de tarjetas SD Extracción del lector de tarjetas SD NOTA: Según la configuración que solicite, es posible que vea cualquiera de los disipadores de calor que figuran en la siguiente imagen. 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. -
Página 28: Instalación Del Lector De Tarjetas Sd
Instalación del lector de tarjetas SD 1. Coloque el lector de tarjetas SD en el chasis. 2. Ajuste los tornillos que fijan el lector de tarjetas SD al equipo. 3. Coloque: M.2 PCIe SSD (SSD PCIe M.2) la unidad óptica Ensamblaje para unidades de 2,5 pulgadas bisel la cubierta... - Página 29 4. Para extraer la PSU: a. Desconecte el cable de alimentación de la tarjeta madre [1] [2]. b. Extraiga los cables del equipo [3]. c. Extraiga los tornillos que fijan la PSU al equipo [4]. Desmontaje y reensamblaje...
- Página 30 5. Presione la lengüeta de liberación azul [1], deslice la PSU y levántela para extraerla del equipo [2]. Desmontaje y reensamblaje...
-
Página 31: Instalación De La Unidad De Fuente De Alimentación O Psu
Instalación de la unidad de fuente de alimentación o PSU 1. Inserte la PSU en el chasis y deslícela hacia la parte posterior del equipo para fijarla. 2. Apriete los tornillos que fijan la PSU a la parte posterior del equipo. 3. -
Página 32: Instalación Del Interruptor De Alimentación
1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Extraiga: la cubierta bisel el ensamblaje de la unidad la unidad óptica 3. Para extraer el interruptor de alimentación: a. Desconecte de la tarjeta madre el cable del interruptor de alimentación [1]. b. -
Página 33: Placa Base
4. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Placa base Extracción de la tarjeta madre NOTA: Según la configuración que solicite, es posible que vea cualquiera de los disipadores de calor que figuran en la siguiente imagen. - Página 34 4. Desconecte los siguientes cables de la tarjeta madre: a. parlante [1] b. unidad de 2,5 pulgadas [2] c. unidad óptica [3] d. cable de datos [4] Desmontaje y reensamblaje...
- Página 35 5. Desconecte los siguientes cables y tornillos de la tarjeta madre: a. PSU [1] b. tornillo separador de la cesta de disco duro y unidad óptica [2] c. PSU [3] d. switch de alimentación [4] e. switch de intrusiones [5] Desmontaje y reensamblaje...
- Página 36 6. Para extraer la tarjeta madre, realice lo siguiente: a. Retire los tornillos que fijan la tarjeta madre al chasis de la computadora [1]. b. Deslice y levante la tarjeta madre para extraerla de la computadora [2]. Desmontaje y reensamblaje...
-
Página 37: Instalación De La Placa Base
Instalación de la placa base 1. Sujete la placa base por los bordes y alineela hacia la parte posterior del equipo. 2. Baje la placa base hacia el interior del equipo hasta que los conectores en la parte posterior de la placa base estén alineados con las ranuras del chasis y los orificios de los tornillos de la placa base lo estén con los separadores del equipo. -
Página 38: Diseño De La Placa Base
la cubierta 7. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Diseño de la placa base 1. Conector PCI-e x16 (ranura 2) 2. Conector PCI-e x4 (ranura 1) 3. Conector del procesador (CPU) 4. Conector de alimentación CPU 5. - Página 39 Desmontaje y reensamblaje...
-
Página 40: Capítulo 3: Módulo De Memoria Intel Optane M.2 De 16 Gb
Módulo de memoria Intel Optane M.2 de 16 GB Temas: • Resumen • Requisitos del controlador del módulo de memoria Intel®OptaneTM • Módulo de memoria Intel Optane M.2 de 16 GB • Especificaciones de producto • Condiciones medioambientales • Solución de problemas Resumen En este documento, se describen las especificaciones y capacidades del módulo de memoria Intel®... - Página 41 2. Extraiga la cubierta. 3. Para retirar el módulo de memoria Intel Optane M.2, realice lo siguiente: a. Retire la almohadilla térmica y la cinta adhesiva blanca de la caja. b. Coloque la almohadilla térmica en la ranura de SSD y extraiga la cinta adhesiva blanca. c.
-
Página 42: Especificaciones De Producto
4. Para extraer la tarjeta de expansión: a. Tire de la lengüeta de liberación de la base de la tarjeta de expansión [1]. b. Desconecte y levante la tarjeta de expansión para separarla del conector [2]. Especificaciones de producto Tabla 2. Especificaciones de producto Características Especificación Capacidades... -
Página 43: Condiciones Medioambientales
Tabla 2. Especificaciones de producto (continuación) Características Especificación Factores de forma M.2 (todas las densidades) 2280–S3–B-M Rendimiento ● Seq R/W: hasta 1350/290 MS/s ● Lectura aleatoria QD4 4HB: 240 000 + IOP ● Escritura aleatoria QD4 4HB: 240 000 + IOP Latencia (secuencial promedio) ●... -
Página 44: Solución De Problemas
Tabla 3. Temperatura, impacto, vibración (continuación) Temperatura Factor de forma M.2 2280: En funcionamiento 30 °C/h (típico) Sin funcionamiento Humedad 5–95 % En funcionamiento 5–95 % Sin funcionamiento Impacto y vibración Rango Impacto 1500 G/0,5 ms En funcionamiento 230 G/3 ms Sin funcionamiento Vibración 2,17 G... - Página 45 Módulo de memoria Intel Optane M.2 de 16 GB...
-
Página 46: Capítulo 4: Tecnología Y Componentes
Tecnología y componentes Temas: • Características de USB • HDMI 1.4 Características de USB El Bus serie universal, o USB, se introdujo en 1996. Simplificó enormemente la conexión entre computadoras host y dispositivos periféricos como ratones, teclados, controladores externos e impresoras. La taba que aparece a continuación ofrece un breve resumen de la evolución del USB. -
Página 47: Aplicaciones
● Un bus físico adicional que se agrega en paralelo al bus USB 2.0 existente (consulte la imagen a continuación). ● Anteriormente, USB 2.0 tenía cuatro cables (alimentación, conexión a tierra y un par para datos diferenciales). USB 3.0/USB 3.1 de 1.ª... -
Página 48: Hdmi 1.4
Windows 8/10 es compatible con las controladoras USB 3.1 Gen 1. Esto contrasta con las versiones anteriores de Windows, que siguen necesitando controladores independientes para las controladoras USB 3.0/USB 3.1 de 1.ª generación. Microsoft anunció que Windows 7 sería compatible con USB 3.1 Gen 1, quizá no en su primer lanzamiento, sino en un Service Pack posterior o una actualización. -
Página 49: Capítulo 5: Configuración Del Bios
Configuración del BIOS PRECAUCIÓN: A menos que sea un usuario experto, no cambie la configuración en el programa de configuración del BIOS. Algunos cambios pueden provocar que el equipo no funcione correctamente. NOTA: Los elementos listados en esta sección aparecerán o no en función del equipo y de los dispositivos instalados. NOTA: Antes de modificar el programa de configuración del BIOS, se recomienda anotar la información de la pantalla del programa de configuración del BIOS para que sirva de referencia posteriormente. -
Página 50: Menú De Arranque Por Única Vez
Tabla 5. Teclas de navegación Teclas Navegación Flecha hacia arriba Se desplaza al campo anterior. Flecha hacia abajo Se desplaza al campo siguiente. Entrar Permite introducir un valor en el campo seleccionado, si se puede, o seguir el vínculo del campo. Barra espaciadora Amplía o contrae una lista desplegable, si procede. -
Página 51: Descripción
Tabla 6. General (continuación) Opción Descripción máxima, caché del procesador L2, caché del procesador L3, capacidad de HT y tecnología de 64 bits. ● Device Information (Información del dispositivo): muestra la SATA-0, la SATA-1, la SATA-2, la SATA-3, la SATA-4, la SSD PCIe M.2-0, la dirección MAC de LOM, la controladora de video y la controladora de audio. - Página 52 Tabla 7. Configuración del sistema (continuación) Opción Descripción Configuración de USB Permite activar o desactivar el controlador USB integrado para: ● Habilitar la compatibilidad de inicio ● Enable Front USB Ports (Activar los puertos de USB frontales) ● Activar puertos USB posteriores Todas las opciones están activadas de forma predeterminada.
- Página 53 Tabla 9. Seguridad (continuación) Opción Descripción Configuración de contraseñas Permite controlar el número mínimo y máximo de caracteres permitidos para las contraseñas administrativas y del sistema. El rango de caracteres es de 4 a 32. Omisión de contraseñas Esta opción le permite omitir la contraseña de inicio del sistema y las solicitudes de contraseña de HDD durante el reinicio del sistema.
- Página 54 Tabla 9. Seguridad (continuación) Opción Descripción ● Disabled (Desactivado) (valor predeterminado) ● En silencio Compatibilidad con CPU XD Le permite activar o desactivar el modo Ejecución desactivada del procesador. Esta opción está activada de forma predeterminada. Esta opción determina si los usuarios pueden entrar en las pantallas Acceso al teclado de OROM de configuración de las ROM de opción.
- Página 55 Tabla 10. Inicio seguro (continuación) Opción Descripción NOTA: Si desactiva Custom Mode (Modo personalizado), todos los cambios efectuados se eliminarán y las claves se restaurarán a la configuración predeterminada. Tabla 11. Extensiones de Intel Software Guard Opción Descripción Intel SGX Enable Permite habilitar o deshabilitar la función Intel Software Guard Extensions para proporcionar un entorno seguro para ejecutar código o guardar información confidencial en el contexto del...
- Página 56 Tabla 13. Administración de energía (continuación) Opción Descripción (horas:minutos:segundos). Cambie la hora de encendido escribiendo los valores en los campos de hora y AM/PM. NOTA: Esta característica no funciona si apaga el equipo utilizando el switch en el enchufe múltiple o protector contra sobrecarga, o si Encendido automático está...
- Página 57 Tabla 14. Comportamiento durante la POST (continuación) Opción Descripción Arranque rápido Esta opción puede acelerar el proceso de inicio omitiendo algunos pasos de la compatibilidad: ● Mínimo: inicio rápido a menos que se haya actualizado el BIOS, que se haya cambiado la memoria o que no se haya completado la POST anterior.
-
Página 58: Actualización De Bios
Para obtener más información sobre este tema, consulte el artículo de la base de conocimientos: https://www.dell.com/support/article/sln153694 1. Vaya a www.dell.com/support. 2. Haga clic en Soporte de productos. Haga clic en Buscar soporte, introduzca la etiqueta de servicio de la computadora y haga clic en Buscar. -
Página 59: Actualización Del Bios Mediante La Unidad Usb En Windows
● Una unidad USB formateada en el sistema de archivos FAT32 (no es necesario que la unidad sea de arranque) ● El archivo ejecutable del BIOS descargado del sitio web de soporte de Dell y copiado en el directorio raíz de la unidad USB ●... -
Página 60: Contraseña Del Sistema Y De Configuración
4. Seleccione el dispositivo USB externo. 5. Seleccione el archivo, haga doble clic en el archivo flash objetivo y haga clic en Enviar. 6. Haga clic en Actualizar BIOS. La computadora se reinicia para realizar el flash del BIOS. 7. La computadora se reiniciará después de que se complete la actualización del BIOS. Contraseña del sistema y de configuración Tabla 20. -
Página 61: Borrado De La Configuración De Cmos
Borrado de las contraseñas del sistema y del BIOS (configuración del sistema) Para borrar las contraseñas del BIOS o del sistema, comuníquese con el soporte técnico de Dell, como se describe en www.dell.com/ contactdell. NOTA: Para obtener información sobre cómo restablecer las contraseñas de aplicaciones o Windows, consulte la documentación incluida con Windows o la aplicación en particular. -
Página 62: Capítulo 6: Software
Compatibilidad con medios del sistema operativo ● Unidad RDVD opcional Descarga de controladores 1. Encienda el equipo. 2. Vaya a Dell.com/support. 3. Haga clic en Product Support (Soporte de producto), introduzca la etiqueta de servicio del equipo y haga clic en Submit (Enviar). NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su... -
Página 63: Controladores Del Conjunto De Chips Intel
3. Haga clic en Product Support (Soporte de producto), introduzca la etiqueta de servicio del equipo y haga clic en Submit (Enviar). NOTA: Si no tiene la etiqueta de servicio, utilice la función de detección automática o busque de forma manual el modelo de su computadora. - Página 64 Tabla 23. Controladores Intel HD Graphics Antes de la instalación Después de la instalación Software...
-
Página 65: Capítulo 7: Solución De Problemas Del Equipo
000125179 en www.dell.com/support. Códigos de LED de alimentación y diagnóstico Tabla 24. Estados de LED de alimentación Estado de los indicadores LED de alimentación... - Página 66 Tabla 24. Estados de LED de alimentación (continuación) Estado de los indicadores LED de alimentación Posible causa Pasos para la solución de problemas Luz ámbar fuerte/ámbar parpadeante ● Extraiga las tarjetas y vuelva El segundo estado del LED a instalarlas. durante el inicio indica que ●...
- Página 67 Tabla 25. Códigos de LED de alimentación de diagnóstico (continuación) Estado Nombre del estado Patrón ámbar Descripción del Sugerencia de parpadeante problema resolución Procesador, memoria o 2 parpadeos > pausa Si el cliente puede placa base defectuosos corta > ayudar con la solución, desconecte y vuelva a 3 parpadeos >...
- Página 68 Tabla 25. Códigos de LED de alimentación de diagnóstico (continuación) Estado Nombre del estado Patrón ámbar Descripción del Sugerencia de parpadeante problema resolución Fallas del subsistema de 3 parpadeos > pausa La actividad de video o del dispositivo de corta > configuración del PCIe dispositivo de PCIe está...
- Página 69 Tabla 25. Códigos de LED de alimentación de diagnóstico (continuación) Estado Nombre del estado Patrón ámbar Descripción del Sugerencia de parpadeante problema resolución curso o que haya una falla en el subsistema de almacenamiento. Si el cliente puede ayudar con la solución, quite los almacenamientos de la placa base uno por uno para determinar cuál falló.
-
Página 70: Problema Con El Led De Alimentación
CACHE DISABLED DUE TO FAILURE Error de la memoria caché primaria interna del microprocesador. Póngase en contacto con Dell. CD DRIVE CONTROLLER FAILURE La unidad óptica no responde a los comandos del equipo. Solución de problemas del equipo... - Página 71 óptica. Después apague el equipo, vuelva a instalar la unidad de disco duro y reinícielo. Si el problema persiste, utilice otra unidad. Ejecute las pruebas de disco duro en Dell Diagnostics (Diagnósticos Dell). Solución de problemas del equipo...
- Página 72 Para teclados externos, compruebe la conexión del cable. Reinicie el ordenador y evite tocar el teclado o el ratón durante la rutina de inicio. Ejecute la prueba de controladora del teclado en Dell Diagnostics (Diagnósticos Dell). KEYBOARD DATA LINE FAILURE Para teclados externos, compruebe la conexión del cable.
-
Página 73: Verificación De La Memoria Del Sistema
La controladora del teclado puede ser defectuosa o el módulo de memoria puede estar suelto. Ejectue las pruebas de memoria del sistema y la prueba de controladora del teclado en Dell Diagnostics (Diagnóstico Dell) o comuníquese con Dell. X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY Inserte un disco en la unidad y vuelva a intentarlo. -
Página 74: Verificación De La Memoria Del Sistema En La Configuración
1. Encienda (o reinicie) el equipo. 2. Realice una de las siguientes acciones una vez que aparezca el logotipo de Dell: ● Con el teclado: presione la tecla F2 hasta que aparezca el mensaje "Entering BIOS setup" (Entrando a la configuración del BIOS). -
Página 75: Restablecimiento Del Reloj De Tiempo Real (Rtc)
Restablecimiento del reloj de tiempo real (RTC) La función de restablecimiento del reloj de tiempo real (RTC) le permite a usted o al técnico de servicio recuperar los sistemas de Dell de situaciones de falta de POST/falta de alimentación/falta de arranque. El restablecimiento del RTC activado para el puente heredado se ha retirado en estos modelos. -
Página 76: Capítulo 8: Especificaciones Técnicas
Especificaciones ambientales Especificaciones del procesador Los sistemas OptiPlex 7050 se envían con tecnología de procesadores Intel Core de 6.ª generación y 7.ª generación. NOTA: La velocidad de reloj y el rendimiento varían según la carga de trabajo y otras variables. Memoria caché total hasta de 8 MB, según el tipo de procesador. -
Página 77: Especificaciones De Video
Función Especificación Capacidad de 4 GB, 8 GB y 16 GB memoria por ranura Memoria mínima 4 GB Memoria máxima 64 GB Especificaciones de video Función Especificación Controladora de Para procesadores Intel de 7.ª generación: video: integrada ● Intel HD 630 Graphics [con combinación de GPU y CPU i3/i5/i7 de 7.ª generación] Para procesadores Intel de 6.ª... -
Página 78: Especificaciones De Puertos Y Conectores
Especificaciones de puertos y conectores Tabla 29. Puertos y conectores Función Especificación Puertos de E/S frontal Conector de audio universal USB 3.1 Gen 1 USB 2.0 Puertos de E/S USB 3.1 Gen 1 posteriores USB 2.0 Serie Línea de salida Puerto HDMI DisplayPort Puerto de red RJ-45... -
Página 79: Especificaciones De Controles E Indicadores Luminosos
Especificaciones de controles e indicadores luminosos Función Especificación Indicador luminoso Luz blanca: una luz blanca fija indica que el equipo está encendido; una luz blanca intermitente indica que el equipo del botón de está en estado de espera. encendido Indicador luminoso Luz blanca: una luz blanca intermitente indica que el equipo está... - Página 80 Altitud Especificaciones (máxima) En funcionamiento De –15,2 m a 30482000 m (de –50 ft a 10 0006560 ft) Almacenamiento De –15,20 m a 10 668 m (de –50 pies a 35 000 pies) Nivel de G2 o menos de acuerdo con ANSI/ISA-S71.04-1985 contaminación atmosférica Especificaciones técnicas...
-
Página 81: Capítulo 9: Obtención De Ayuda Y Contacto Con Dell
Obtención de ayuda y contacto con Dell Recursos de autoayuda Puede obtener información y ayuda sobre los productos y servicios de Dell mediante el uso de estos recursos de autoayuda en línea: Tabla 30. Recursos de autoayuda Recursos de autoayuda Ubicación de recursos... - Página 82 NOTA: Si no dispone de una conexión a Internet activa, puede encontrar información de contacto en la factura de compra, en el albarán o en el catálogo de productos de Dell. Obtención de ayuda y contacto con Dell...
