Manual de usuario de MGS-402
3. Vuelva a conectar el terminal de +24 VCC a la placa PCB y repita el procedimiento para un segundo
sensor de gas MGS-410, si es necesario.
Figura 3-2 -
3.6.1.2
Conexión de la red Modbus del controlador MGS-402 al sensor MGS-410
1. Ubique el bloque de terminales de Modbus/Sensor en el controlador MGS-402 (elemento 2 en la
"Figura 2-3 - Disposición del MGS-402" en la página 6) .
2. Pase un cable Belden 3106A o equivalente a través de uno de los prensaestopas M16 y conéctelo
al terminal Modbus/Sensor de la siguiente manera.
3. Conecte un cable del par trenzado (preste atención al color del cable) al terminal 'B'.
4. Conecte el segundo cable del par trenzado al terminal 'A' (preste atención al color del cable) .
5. Conecte la descarga a tierra al terminal 'GND' (tierra) y después el blindaje o aislación del cable al
terminal 'SH' (blindaje).
6. Vuelva a colocar el bloque de terminales en el controlador MGS-402.

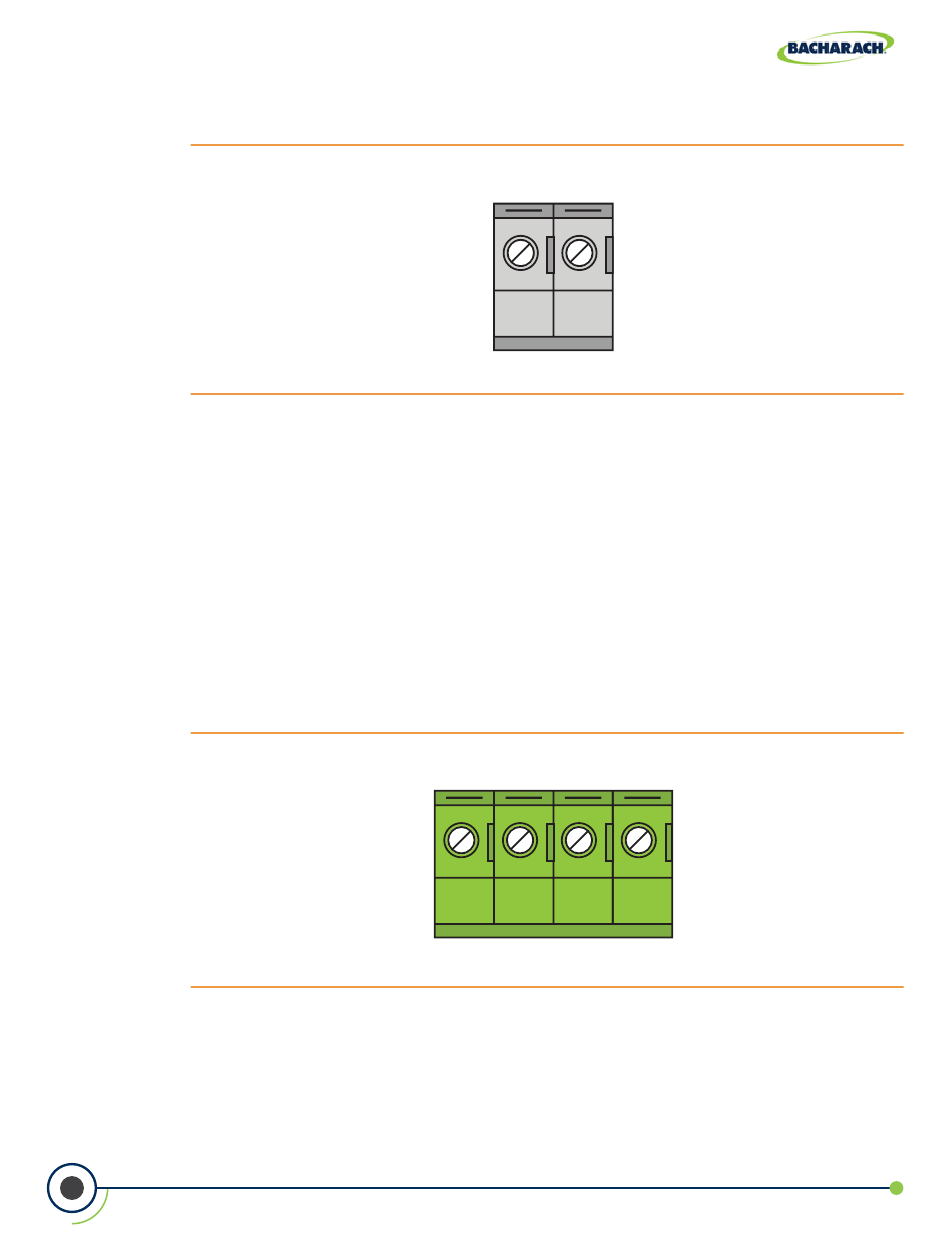

Figura 3-3 -
10
Bloque de terminales de +24 VCC
Bloque de terminales MODBUS/Sensor
B
1100-2570 Rev. 0
-
+
A
GND SH
