IM-590
INSTRUCCIONES DE MONTAJE
Vers.07
Elevador Montacoches ECH
Página 8
16º

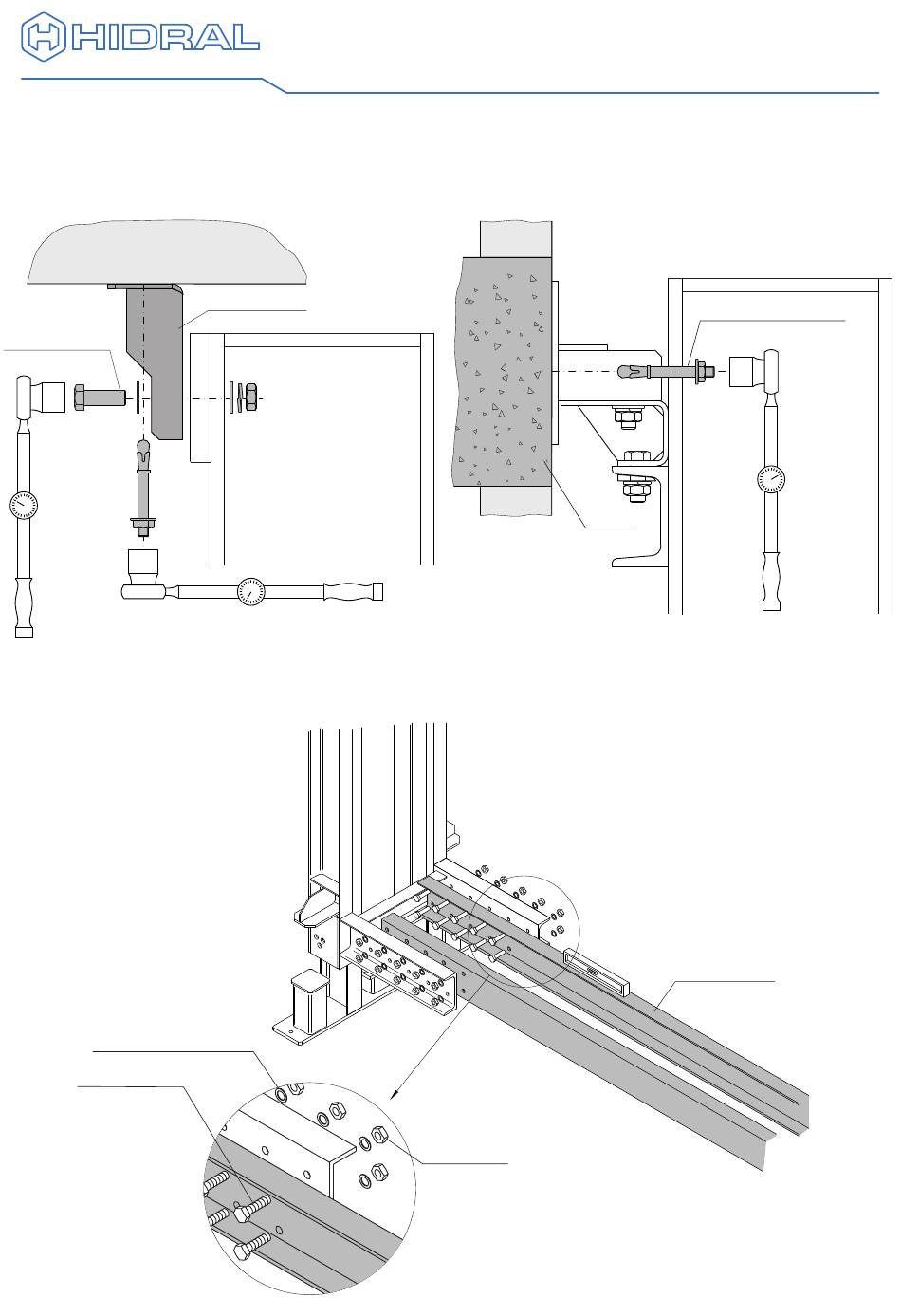

Terminar de montar el resto de fijaciones.Tener en cuenta que la fijación superior de la guía puede ser al forjado del techo
mediante la pieza fijación techo o a pared como las fijaciones anteriores.
17º Montar el tramo superior de la otra guía siguiendo el mismo procedimiento.
Fijación techo
Anclaje esp M10x120
Tornillo M12x35
35 Nm
75 Nm
Forjado
35 Nm
Fijación superior al techo
Fijación superior a pared
18º Atornillar las vigas de apoyo a los estribos, asegurando que se encuentren correctamente a nivel antes de apretar los
tornillos.
Viga de apoyo
Arandela grower P/M16
Tornillo M16x40
Tuerca M16
