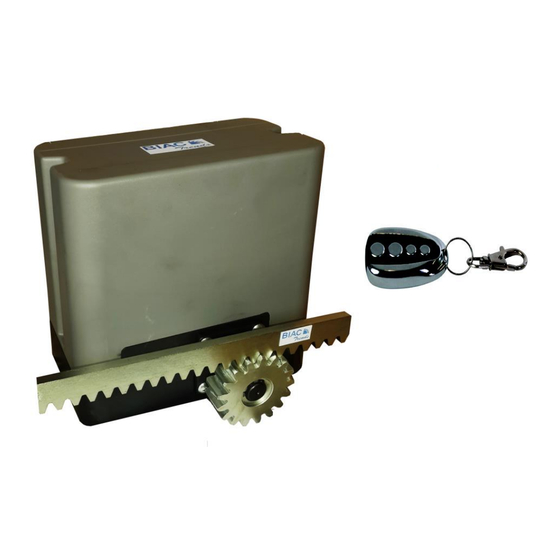

- Página 1 AUTOMATISMO PARA PORTON CORREDIZO MANUAL DEL USUARIO DKC280AC WWW,BIACTRENDS.COM PRODUCE Y COMERCIALIZA BISIO ACEROS SRL...
- Página 2 BIAC Trends DKC280AC 1. INFORMACIÓN IMPORTANTE DE SEGURIDAD Asegúrese de que la fuente de alimentación sea AC220V para la fuente de alimentación de la toma de corriente que esté utilizando. Mantenga los controles remotos alejados de los niños. El control remoto es el control de un solo botón; que significa que un control de botón de encendido, STOP, OFF molde, cuando presione el botón para cada...
-
Página 3: Componentes Del Kit
BIAC Trends DKC280AC 2. COMPONENTES DEL KIT Image Description Cant Motoreductor con destrabe con cerradura. Limite magnetico tornillo M6x20 para limite magnetico Control remote rolling code Llave operacion manual gancho tuerca (M8) -
Página 4: Especificaciones Tecnicas
BIAC Trends DKC280AC 3. ESPECIFICACIONES TECNICAS modelo DKC280AC Alimentacion 220V, 50Hz Velocidad 55 Rpm Potencia de motor. 120W 1/5 Hp Alcance del transmisor 30mts (Frecuencia:433.92mHz) Carcasa exterior Plastica Abs proteccion UB Altura eje salida 48.5mm Peso maximo de porton 300Kg torque 8N·m... -
Página 5: Instalacion Mecanica
BIAC Trends DKC280AC 4. INSTALACION MECANICA El equipo es adecuado para puertas con un peso de hasta 300 kg y un ancho de hasta 6 m. Este automatismo de porton funciona con una cremallera que es accionado por un engranaje. - Página 6 BIAC Trends DKC280AC Preparación del porton: Asegúrese de que el porton este correctamente instalado y se deslize suavemente antes de instalar el equipo BIAC Trends® DKC280AC. El porton debe estar a plomo, nivel, y moverse libremente. Cableado: Con el fin de proteger el cable, utilice un tubo de PVC para cables de potencia y de control los cables de baja tensión.
- Página 7 BIAC Trends DKC280AC Base del automatismo Después de que el concreto se haya fraguado, montar la base del motor a la plataforma de concreto. Compruebe que la base está correctamente nivelada. Use los pernos y arandelas de montaje o tarugos plásticos para la fijación de la base del equipos y compruebe que el motor este alineado con la guía y...
-
Página 8: Ajuste Y Configuracion
BIAC Trends DKC280AC 5. AJUSTE Y CONFIGURACION Final de carrera magnético Para garantizar la seguridad, se recomienda instalar interruptores de límite en ambos extremos para evitar que la puerta se deslice fuera de los carriles. Instale el iman como se muestra en la figura 5 y la figura 6. El sensor magnético de límite y imanes se utilizan para controlar la posición de la puerta. -
Página 9: Cableado General
BIAC Trends DKC280AC 6. CABLEADO GENERAL Asegúrese de que el equipo este sin tensión electrica antes de realizar cualquier conexión. Retire la tapa, realice el cableado véase a continuación: Fig 8 a. Entrada de energía AC220v (J3 terminal): PE (Tierra), L (vivo), N (Neutro). -
Página 10: Ajuste Y Operacion
BIAC Trends DKC280AC 7. AJUSTE Y OPERACION a. Ajuste la resistencia ajustable (ver Figura 8) VR1: ajuste de tiempo de trabajo. Rotación horaria para aumentar, hacia la izquierda para reducir. El tiempo total se puede ajustar en 10 segundos como mínimo y 90 segundos como máximo. - Página 11 BIAC Trends DKC280AC permiten, si usted botón 2 aprende también, el botón botón 2 y 4 se active, el botón 1 está desactivado. Adición de controles remotos (Aprenda): Retire la tapa, mantenga presionado el botón de aprender 'S1' (Fig.8) más de 2 segundos, entonces el 'LED de LEARN' (Fig.8) estará...
-
Página 12: Programacion
BIAC Trends DKC280AC 8. PROGRAMACION Ajuste de DIP switch. Tabla 1: DIP switch ajuste DIP-switch Function SET Arranque y parade suave Arranque normal N.A. limte de carrera N.C. limite de carrera Cierre automatic desabilitado. Cierre automatico 1 segundo Cierre automatico... -
Página 13: Para Tener En Cuenta
BIAC Trends DKC280AC Motor sentido derecho Motor sentido izquierdo Boton exterior modo abierto Boton exterior 1 solo canal Transmisor multi boton Transmisor canal simple. Cerradura electrica desactivada Cerradura electrica activada PARA TENER EN CUENTA Debe seguir la instrucción de funcionamiento como se indica más arriba, no se permite ninguna operación incorrecta durante el ajuste. - Página 14 BIAC Trends DKC280AC instrucción de configuración anterior hasta que su dispositivo responda a su función esperada. Si el porton no se puede mover, compruebe si está obstruida o si está demasiado pesada. Control remoto : Con cada pulsación del botón, la puerta se cerrará, se detendrá, se abrirá...
-
Página 15: Mantenimiento
Asegúrese de leer todo el manual antes de intentar realizar cualquier instalación o servicio en el equipo. Nuestra empresa se reserva el derecho de cambiar el diseño y las especificaciones sin previo aviso. Impreso por BIAC Trends en Cordoba - Argentina. BIAC Trends es una marca registrada.
