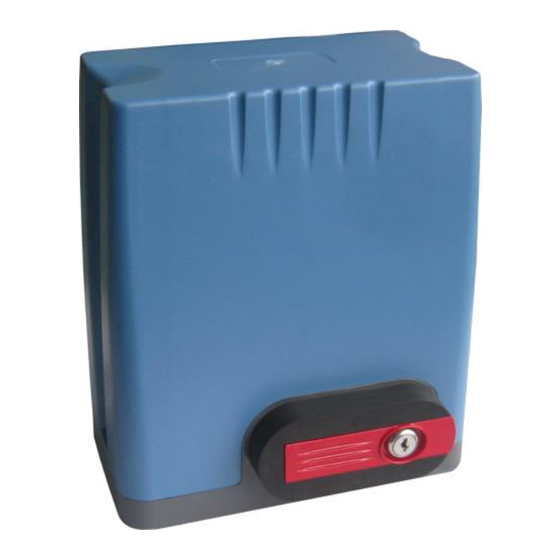

- Página 1 AUTOMATISMO PARA PORTON CORREDIZO Con Arranque y parada suave (opcional) MANUAL DEL USUARIO DKC500AC WWW.BIACTRENDS.COM...
-
Página 2: Introduccion
BIAC Trends DKC500AC 1. INTRODUCCION: Por favor leer las instrucciones antes de operar este equipo. Dispositivos adicionales compaltibles (opcionales): • Teclado / boton simple de apertura. • Fotocelda de seguridad para evitar el accionamiento cuando hay un obstaculo dentro del recorrido del porton. -
Página 3: Instalacion Mecanica
BIAC Trends DKC500AC 4. INSTALACION MECANICA: El BIACTrends® DKC500AC puede operar portones de mas de 500 kg y largo maximo de 12 mts si el procedimiento de instalacion es seguido segun el detalle a continuación. El BIACTrends® DKC500AC funciona al girar un engranaje que acciona una cremallera haciendo deslizar el porton. -
Página 4: Alimentacion
BIAC Trends DKC500AC ALIMENTACION Para alimentar el BIACTrends® DKC500AC, use cable subterraneo segun normativa vigente de seccion minima de 1.5 mm con 3 conductores no de ellos para la toma de tierra. Los cables de alimentación sin seguir estas especificaciones pueden poner en riesgo la vida de las personas y el buen funcionamiento del equipo. -
Página 5: Instalacion De Cremalleras
BIAC Trends DKC500AC ANCLAJE Para el correcto anclaje del BIACTrends® DKC500AC.Ud podrá usar Sistema de pernos metalicos hormigonados o bien en su defecto pernos con fijacion quimica (epoxi) no usar fijaciones plasticas ya que los mismos no se comportan de igual manera ante las vibraciones del equipo. -
Página 6: Operacion Manual
BIAC Trends DKC500AC 5. AJUSTES RESORTES SWITCH Instalar los limites de Carrera ver Fig.5. el resorte switch y los limites de Carrera se usan para controlar el limite de cierre y apertura. Destrabe el equipo con la llave y ponga el mismo en sentido manual para predeterminar la posición, fije el tope donde se accionara el resorte switch,... -
Página 7: Conexion De Cables
BIAC Trends DKC500AC 6 CONEXION DE CABLES Por favor identifique la central con la que viene su equipo ya sea el modelo base o el de parada y arranque suave CENTRAL ESTANDAR PY 600 Asegurese que no esten electrificados los cables de alimentacion antes de proceder a la instalacion de los mismos. - Página 8 El BiacTrends® DKC500AC esta equipado para el accionamiento fijo con tablero para 1 y 3 botones. Para instalar el tablero de un botón hacerlo en la bornera X4 en los bornes CLS y COM de esta manera funcionara con un solo canal, al presionar el botón, abrirá, se detendrá, y cerrara ordenadamente.
- Página 9 BIAC Trends DKC500AC CENTRAL ARRANQUE Y PARADA SUAVE. Asegúrese de que el aparato esté apagado antes de realizar las conexiones eléctricas. Retire la tapa , realice el cableado (ver Fig.8b y cableado notas para el tablero de control) y vuelva a colocar la tapa de nuevo.
- Página 10 BIAC Trends DKC500AC Notas del cableado de la central h. Entrada de electricidad (220v) (terminal J3): PE (tierra),L (vivo),N (neutro). Caution light:(luz de precaucion) conectar el cable de “caution light” a L y N de la lampara (terminal J4) alimentación de salida : 12 V CC ( 7 de J5 ) , COM ( 9 de J5 ) , I. R. ( 8 de J5 es N.C infrarrojos )
- Página 11 BIAC Trends DKC500AC a '1 (CLOSE)' del terminal J2 , conecte cerca del cable del interruptor en '2 ( OPEN ) ' , conecte el cable de parada del interruptor en ' 3 ( STOP) ' , conecte el cable común de interruptor para ' 4 ( COM ) ' .
- Página 12 BIAC Trends DKC500AC El motor y el capacitor ( terminal J2 , J4 ) : MOT COM ( COM ) , MOT1 (sentido positivo ) , MOT2 ( Sentido contrario ) , PE (Proteger la Tierra ) , C y C ( capacitor) .
- Página 13 BIAC Trends DKC500AC El vehiculo a través del bucle de la puerta se cerrará cuando la puerta se abrió . El coche llegó el bucle de la puerta se invertirá cuando el cierre de la puerta , y la puerta automática a voluntad después de que el coche a traviese del bucle.
- Página 14 BIAC Trends DKC500AC todos los controles, para volver a programar deberá agregarlos nuevamente uno por uno. Verificar direccion de aperture del porton: si el porton no se abre para la direction esparada debera poner reversa abriendo la central y cambiando de posicion los cables ‘U’...
- Página 15 BIAC Trends DKC500AC Impreso por BIACTrends® en Cordoba -Argentina. BIACTrends® es una marca registrada.
