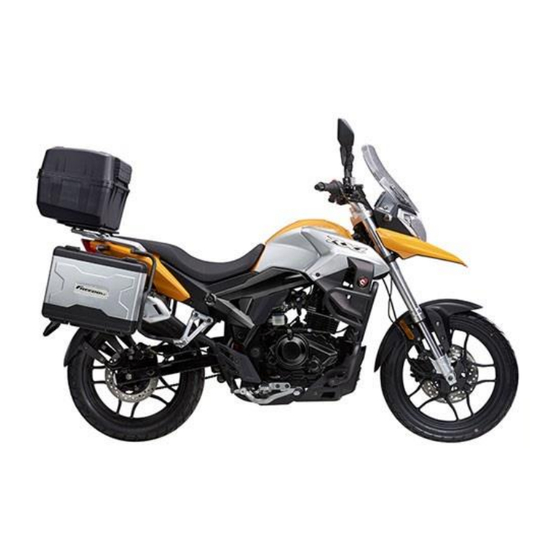

Manual de servicio de la Freedom RX1
Pagina 1 de 34

Publicidad

loading

Manuales relacionados para Freedom RX1

Resumen de contenidos para Freedom RX1

  • Página 1 Abril 2019 Manual de servicio de la Freedom RX1 Pagina 1 de 34...

  • Página 2: Tabla De Contenido

    Abril 2019 CONTENIDO: Use repuestos originales ..........2 Importante ..............3 Información general ............4 Proceso de limpieza de la motocicleta ......18 Datos de identificación ..........19 Especificaciones técnica ..........20 Recomendaciones combustibles y aceite ....21 Localización de partes ..........23 Funciones comandos ...........

  • Página 3: Repuestos Originales

     Por las razones anteriores, cuando deba realizar una reparación o sustitución de alguna pieza, adquiera “repuestos originales Freedom” en los puntos de venta de repuestos Freedom. Si adquiere un producto más barato de una marca diferente a la nuestra, no garantizamos su calidad ni durabilidad, además esto causara disminución de las prestaciones de su vehículo, así...

  • Página 4: Información General

    Abril 2019 INFORMACION GENERAL ACEITE DE CAJA 4 T Para verificar el nivel de aceite coloque su motocicleta en posición horizontal para realizar una medición correcta; luego retire el tapón medidor de aceite (1), Límpielo e introdúzcalo sin roscarlo de nuevo en el orificio, finalmente observe que todo el extremo del marcador se encuentra impregnado de aceite.

  • Página 5: Especificaciones Del Aceite De Motor

    Abril 2019 (4 TIEMPOS) Use siempre aceite para motocicletas. Si se usa un aceite de buena calidad para motores cuatro tiempos y se hace el cambio periódico como lo indica la tabla de lubricación, alargara la vida útil de su motocicleta. ESPECIFICACIONES DEL ACEITE DE MOTOR Si no tiene disponibilidad de un aceite de motor SAE10W40escoja una alternativa de acuerdo con la tabla.

  • Página 6: Freno Delantero

    Abril 2019 FRENO DELANTERO El depósito de del líquido del sistema de freno de disco delantero, está ubicado ubicado sobre la parte derecha del manubrio, su nivel debe ser re visado de manera periódica. Esta revisi- ón es solo visual para determinar en que esta- do se encuentra.

  • Página 7: Inspeccion De Pastillas Delanteras

    Abril 2019 INSPECCION DE PASTILLAS DELANTERAS Inspeccione las pastillas de freno delantero periódicamente. Si se detecta Que las pastillas se encuentran cerca de la línea limite, diríjase lo más pronto posible a un Centro de Servicio Técnico para ser reemplazadas. Inspeccione el sistema de frenado diariamente antes de conducir su moto-cicleta, tenga en cuenta los siguientes puntos: ...

  • Página 8: Freno Trasero

    Abril 2019 FRENO TRASERO El pedal del freno trasero está ubicado en la parte lateral derecha de la motocicleta al lado del descansapie. Inspeccione el freno diariamente antes de arrancar su motocicleta, si detecta alguna anomalía en algunos de los componentes del freno diríjase al Centro de Servicio Técnico más cercano lo antes posible.

  • Página 9: Inspeccion De Pastillas Traseras

    Abril 2019 INSPECCION DE PASTILLAS TRASERAS Inspeccione las pastillas de freno trasero periódicamente. Si detecta que las pastillas se encuentran cerca de la línea limite, diríjase lo más pronto posible a un Centro de Servicio Técnico para ser reemplazadas. Inspeccione el sistema de frenado diariamente en los siguientes puntos: ...

  • Página 10: Preacucion

    No agregar ácido después de la carga inicial.  Cárguese solo en los Centros de Servicio autorizado por Freedom  Evite el contacto con los líquidos de la batería principalmente en los ojos o en cualquier parte del cuerpo, si llegara a ocurrir algún accidente, lave la zona...
  • Página 11 Abril 2019 La ensambladora Freedom motos en cumplimiento de la resolución 0361 del 03 de Marzo de 2011cuenta con un plan para la disposición final de las baterías, la recolección se realiza a través de nuestros centros de servicio técnico autorizado de todo el país, contribuyendo de esta manera al sostenimiento ecológico del planeta.
  • Página 12 Abril 2019 LLANTAS Revise la presión y el estado de las llantas periódicamente para alargar su vida útil. Si hay mucha presión se desgastara la llanta por su centro por lo que al frenar esta rebota, y si tiene baja presión se desgastara por los lados y al frenar o en curvas se desliza. En cualquiera de los dos casos no es efectivo el frenado.

  • Página 13: Tipo De Llantas

    Abril 2019 PRECAUCION Si se tiene algún problema con la presión de la llanta o alguna grieta o corte; se disminuirá la estabilidad de la motocicleta y aumentara el riesgo de sufrir un accidente. ATENCION: Conducir con las llantas desgastadas puede disminuir la estabilidad y control de la motocicleta, compruebe la profundidad del relieve de las llantas el cual es muy útil para apartar el agua y las impurezas del camino.

  • Página 14: Cadena De Transmisión

    1.5 – 2.5. aproximadamente. Si la distancia no aplica para los estándares es necesario que se acerque a un centro de Servicio Freedom autorizado para su adecuada revisión.
  • Página 15 Abril 2019 Palanca de cambios La RX1 viene equipada con una caja de cambios de 6 velocidades que opera según la gráfica. Esta se encuentra ubicada al lado izquierdo del motor. Para accionar los cambios de manera apropiada, se debe accionar al mismo tiempo el clutch y desacelerar, cada vez que se seleccione un cambio, la palanca vuelve a su posición inicial y...

  • Página 16: Filtro De Aire

    Abril 2019 FILTRO DE AIRE El filtro de aire se encuentra ubicado debajo del sillín de la motocicleta. Si este se contamina con polvo y bloquea la aspiración normal de la motocicleta, disminuirá la potencia, aumentara el consumo de gasolina y puede producir un desgaste prematuro de las piezas internas del motor.

  • Página 17: Ajuste De La Palanca De Embrague O Clutch

    Abril 2019 AJUSTE DE LA PALANCA DE EMBRAGUE O CLUTCH La leva de embrague o clutch se encuentra ubicado en el extremo izquierdo del manubrio, este suele des tensionarse por lo cual debe revisarse periódicamente. El ajuste normal de este elemento es un juego de 2 a 3 milímetros entre la palanca y la base.

  • Página 18: Datos De Identificacion

    Abril 2019 DATOS DE IDENTIFICACION UBICACION DEL NUMERO DE MOTOR El número de motor de la AK180XM se encuen- tra ubicado en la carcasa izquierda, debajo del Eje de cambios. UBICACION DEL NUMERO DE CHASIS El número de chasis de la AK180XM se encuentra Ubicado en la parte frontal del chasis, exactamente detrás de la luz delantera.

  • Página 19: Proceso De Limpieza De La Motocicleta

    Abril 2019 PROCESO DE LIMPIEZA DE LA MOTOCICLETA Lavar la motocicleta es una actividad necesaria del mantenimiento preventivo, ayuda a mantener en buen estado todos los sistemas del vehículo, además facilita la inspección de los componentes de la motocicleta cuando así se requiera. La acumulación de suciedad en el motor y en mofle interfiere con la refrigeración adecuada y oculta posibles daños que podrían perjudicar el buen funcionamiento del motor.

  • Página 20: Ficha Tecnica

    Abril 2019 FICHA TECNICA MOTOR MOTOR Tipo de motor Motor mono cilíndrico de 4 tiempos. Cilindrada 204 c.c Enfriamiento Aire Encendido Electrónico CDI Transmisión Mecánica Potencia 15 h.p. Sistema de arranque Eléctrico Caja de cambios 6 velocidades Sistema de transmisión Cadena SUSPENSIÓN SUSPENSIÓN...

  • Página 21: Recomendaciones Combustibles Y Aceite

    Abril 2019 RECOMENDACIONES COMBUSTIBLES Y ACEITES Use siempre gasolina corriente sin plomo, la gasolina sin plomo alarga la vida útil de la bujía y de los componentes del sistema de escape. PRECAUCION Derramar gasolina sobre cualquier superficie pintada puede originar daños en estas, si esto sucede, lave inmediatamente con abundante agua.

  • Página 22: Switch De Encendido

    Abril 2019 SWITCH DE ENCENDIDO El switch de encendido tiene dos posiciones: OFF: Motor apagado, sistema eléctrico aislado. ON: Motor encendido, equipo eléctrico puede utilizarse y la llave de encendido no se puede remover. ADVERTENCIA No deje el switch en posición ON con el motor apagado, puede disminuir la vida útil de su batería.

  • Página 23: Seguro De Direccion

    Abril 2019 SEGURO DE DIRECCION El seguro de dirección se encuentra ubicado en el switch de encendido de la moto. La dirección solo se bloqueara con el manubrio en la posición extrema izquierda, y gira la llave hacia la posición de bloqueo haciendo presión con la llave hacia abajo. Pagina 23 de 34...

  • Página 24: Tapa De Tanque De Combustible

    Abril 2019 TAPA DE TANQUE DE COMBUSTIBLE Para abrir la tapa del tanque de gasolina debe seguir los siguientes pasos: 1-Gire la pestaña que cubre el swith de la tapa del tanque gasolina. 2-Introducir la llave en la ranura del switch y girarla en el sentido de las manecillas del reloj. 3-Lavantar la tapa sin retirar la llave hacia arriba, proceder a llenar el tanque.

  • Página 25: Grifo De Gasolina

    Abril 2019 GRIFO DE GASOLINA El grifo de paso de gasolina está ubicado en la parte en la parte lateral izquierda del tanque de gasolina, este tiene las siguientes tres posiciones. ARRIBA: Posición de reserva cuando no se tiene suficiente gasolina. Debe abastecerse lo antes posible.
  • Página 26 Abril 2019 Comando Izquierdo Comando Derecho Pagina 26 de 34...
  • Página 27 Abril 2019 DIRECCIONALES Este switch tiene tres posiciones. POSICION IZQUIERDA PITO: Se usa cuando se desea girar a la izquierda. Se Presione el botón de pito para pitar. encenderán las dos direccionales izquierdas y la luz indicadora de direccional izquierda en el tablero.
  • Página 28 Abril 2019 PANEL RX1 Velocímetro Indicador del neutro Indicador de luz larga Indicadores de direccionales Indicador de gasolina Indicador de revoluciones Reloj Kilometraje Pagina 28 de 34...

  • Página 29: Recomendaciones Para Lograr Un Óptimo Rendimiento Del Vehiculo

    Abril 2019 RECOMENDACIONES PARA LOGRAR UN ÓPTIMO RENDIMIENTO DEL VEHICULO Para lograr que su motocicleta RX1 250 tenga un excelente desempeño siga estas recomendaciones:  Lea y siga detalladamente el manual de garantía del vehículo, en el encontrara aspectos importantes para el cuido de su motocicleta.

  • Página 30: Sistema De Carburacion Rx1

    Abril 2019 SISTEMA DE CARBURACION RX1  El carburador posee una sección donde la gasolina y el aire son mezclados y otra sección donde la gasolina es almacenada a un nivel muy preciso, por debajo del nivel del orificio de salida (cuba). Estas dos secciones están separadas pero conectadas por la tobera principal.1...
  • Página 31 Abril 2019 Recomendaciones Para lograr un óptimo rendimiento del vehículo Para lograr que su motocicleta RX1 250 Freedom tenga un excelente desempeño siga estas recomendaciones:  Lea y siga detallamente el manual de garantía del vehículo en el encontrara aspectos importantes para el cuidado de su motocicleta.
  • Página 32 Abril 2019 Recomendaciones 1-Revise siempre el aceite del motor, verifique que su nivel no sea bajo y tampoco exceda el límite establecido para su motocicleta. 2-Utilice siempre el aceite recomendado, no utilice otros aceites de bajas especificaciones, no utilice aditivos no recomendados. 3-Cambie el aceite en los kilometrajes establecidos como lo indican en las tablas de actividades de mantenimiento.
  • Página 33 Abril 2019 Cuadro de mantenimiento preventivo Motocicletas Freedom en adelante Rutina Kilometraje o Meses lo que suceda primero Item 500 km o 2000 km o 4 4000 km o 6 6500 km o 8 9500 km o 12500 km o...
  • Página 34 Abril 2019 Pagina 34 de 34...
