Resumen de contenidos para PROMEBA PC-638

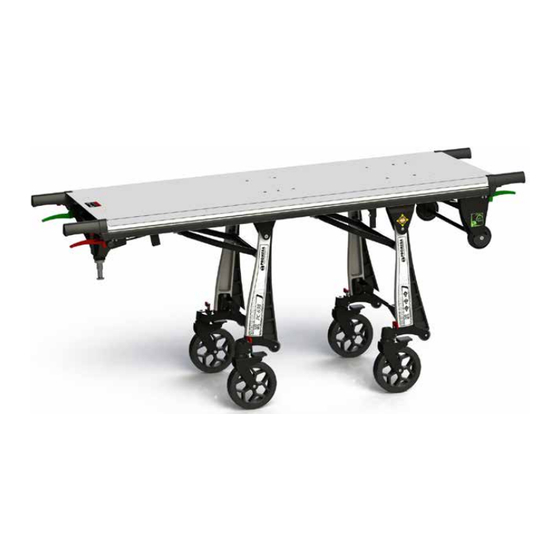

- Página 1 MANUAL DE INSTRUCCIONES CAMILLA INCUBADORA // PC-638 Revisión 12/18...
-
Página 3: Tabla De Contenido
MONTAJE Y DESPIECE 04.1 Vista general CAMILLA PC-638 04.2 Conjunto camilla PC-638 04.3 Conjunto Manetas extensibles PC-638 04.4 Conjunto Pata giratoria bloqueable estándar PC-638 04.5 Conjunto Pata giratoria bloqueable invertida PC-638 MANTENIMIENTO GENERAL AVISOS LEGALES GARANTÍA DE PRODUCTO MODELO PC-615 CONFIGURACIÓN ESTÁNDAR... -
Página 5: Introducción
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 INTRODUCCIÓN 01.1 Utilización del manual El contenido del manual, incluye instrucciones de uti- lización y de mantenimiento del producto, así como también la manera de resolver pequeñas averías que pudieran surgir. Se recomienda antes de poner en funcionamiento el producto, se lean detenidamente este manual, para evitar deterioros a causa de una mala utilización. -
Página 7: Ficha Técnica
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 INTRODUCCIÓN 01.2 Ficha técnica MEDIDAS Y CARACTERÍSTICAS // PC-615 LARGO 1920 mm PARADA INTERMEDIA 580 mm ANCHO 580 mm ALTURA PLEGADA 330 mm ALTO 880 mm CARGA MÁX. 250 Kg PESO 45 Kg... -
Página 9: Instalación
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 INSTALACIÓN 02.1 Transporte y desembalaje Primero retire cuidadosamente el embalaje para no da- ñar el exterior de la camilla. 1. Transporte · Fijar siempre la carga, si es necesario apilar siga siem- pre el esquema mostrado. -
Página 10: Funcionamiento
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 FUNCIONAMIENTO 03.1 Elementos PC-638 Manetas telescópicas Maneta accionamiento parada intermedia pata delantera Freno ruedas giratorias posteriores Freno ruedas giratorias delanteras Tercer punto de anclaje Maneta accionamiento pata delantera Maneta accionamiento pata posterior... - Página 11 MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 FUNCIONAMIENTO 03.1 Elementos PC-638...
-
Página 13: Comandos
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 FUNCIONAMIENTO 03.2 Comandos PC-638 01. MANETA DESBLOQUEO PATAS TRASERAS De color verde, situada al lado izquierdo de la camilla. Accionándola se desbloquean las patas de la parte trasera para poder situar la camilla en posición de carga y descarga. -
Página 14: Operación De Carga Y Descarga
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 FUNCIONAMIENTO 03.3 Operación de carga y descarga CARGA · Abra la rampa de carga de la bancada/rail (A) · Posicione la camilla frontalmente respecto al eje de carga de la bancada (A) ·... -
Página 15: Varillaje
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 FUNCIONAMIENTO 03.4 Varillaje PC-638 Para ajustar la tensión de los cables de accionamiento, la camilla dispone de tres sistemas de varillaje para su regulación: 1. MANETA DESBLOQUEO PATAS TRASERAS 2. MANETA DESBLOQUEO PATAS DELANTERAS... -
Página 17: Montaje Y Despiece
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MONTAJE Y DESPIECE 04.1 Vista general CAMILLA PC-638 Conjunto manetas extensibles PC-638 Pág. 22 Conjunto camilla PC-638 Pág. 18 Conjunto pata giratoria bloqueable invertida PC-638 Pág. 26 Conjunto pata giratoria bloqueable estándar PC-638 Pág. 24... - Página 18 MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MONTAJE Y DESPIECE 04.2 Conjunto camilla PC-638...
- Página 19 MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MONTAJE Y DESPIECE 04.2 Listado de referencias CONJUNTO CAMILLA PC-638 Nº ELEMENTO CODIGO DESCRIPCION CANTIDAD 1.01 PC6180-00012 - Perfil suPerior Camilla 1.02 PC6500-03460 - subConjunt manetes extensibles 1.03 PC6170-03092 - subConjunt travesser davanter 1.04...
- Página 21 MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MONTAJE Y DESPIECE 04.2 Listado de referencias CONJUNTO CAMILLA PC-638 Nº ELEMENTO CODIGO DESCRIPCION CANTIDAD 1.34 taP-PlastØ20 - taPon PlastiCo final Ø20 - mod. 17-20 1.35 taPPla-20x20 - taPon PlastiCo interior 20x20 1.36...
- Página 22 MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MONTAJE Y DESPIECE 04.3 Conjunto manetas extensibles PC-638...
- Página 23 MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MONTAJE Y DESPIECE 04.3 Listado de referencias CONJUNTO MANETAS EXTENSIBLES PC-638 Nº ELEMENTO CODIGO DESCRIPCION CANTIDAD 2.01 PC6500-03310 - Perfil manetes extensibles 2.02 PC6500-03320 - maneta 2.03 PC6500-03340 - PalanCa bloquejadora 2.04 PC6500-03470 - Casquell manetes extensibles 2.05...
- Página 24 MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MONTAJE Y DESPIECE 04.4 Conjunto Pata giratoria bloqueable estándar PC-638...
- Página 25 Listado de referencias CONJUNTO PATA GIRATORIA BLOQUEABLE ESTÁNDAR PC-638 Nº ELEMENTO CODIGO DESCRIPCION CANTIDAD 3.01 Ps2500-07000 - roda Promeba PerformanCe 200x45mm 3.02 PC6270-01042 - suPort roda Posterior desPlaçada dreta 3.03 PC6500-01311 - Casquell bloqueig roda Posterior 3.04 PC6500-01321 - balda bloqueig roda Posterior 3.05...
- Página 26 MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MONTAJE Y DESPIECE 04.5 Conjunto Pata giratoria bloqueable invertida PC-638...
- Página 27 CANTIDAD 4.01 PC6180-02012 - Pota unibodY giratoria Camilla dreta 4.02 PC6501-01080 - Pati roda davanter alt 4.03 Ps2500-07000 - Conjunt roda Promeba PerformanCe 200x45mm 4.04 PC6275-01022 - suPort roda davantera amb bloqueig 4.05 PC6500-01311 - Casquell bloqueig roda Posterior 4.06 PC6500-01321 - balda bloqueig roda Posterior 4.07...
-
Página 28: Mantenimiento General
MANUAL DE INSTRUCCIONES // CAMILLA PC-638 Revisión 12/18 MANTENIMIENTO GENERAL LIMPIEZA ZONAS DE DESGASTE Mantener el equipo limpio es fundamental para garan- Inspeccionar regularmente para ver si hay desgaste en tizar un buen uso y durabilidad del conjunto. Es nece- los componentes del sistema es una medida preventi- sario efectuar una limpieza en profundidad periódica-... -
Página 29: Avisos Legales
Periódicamente se efectúan cambios en la información aquí contenida; dichos cambios se incorporaran en nuevas ediciones de la publicación. Promeba, S.L. se reserva el derecho a realizar, si lo con- sidera oportuno, cualquier modificación o mejora en los productos que se describen en esta publicación. -
Página 30: Garantía De Producto
(indicando la fecha de compra, modelo y el nombre del distribuidor) junto con el producto defectuoso duran- iv. Utilización del producto con accesorios, unidades te el periodo que cubre la garantía. Promeba, S.L. se periféricas y otros productos de un tipo, condición o normas no establecidas por Promeba, S.L. - Página 32 Todos los derechos reservados. Reservado el derecho ha modificaciones sin previo aviso. Promeba, S.L. no se considera responsabe de los daños causados por la falta o la inexactitud de la información aquí mencionada. All rights reserved. Variations can be done whitout notice.
