- Página 1 MANUAL DE INSTALACIÓN WWW.MATISMO.COM...
-
Página 2: Tabla De Contenido
VII. Conectar fotocélulas VIII. Conectar pulsador externo 9-10 V. Configuración de la central Programación de los mandos Cierre automático y otros VII. Modo peatonal VIII. Otros modos 13-14 Preguntas / soluciones Si tienes dudas recuerda acceder a nuestra web www.matismo.com... -
Página 3: Introducción
Siga la normativa de su país que aplique a puertas automatizadas. Debe utilizar un juego de fotocélulas para evitar accidentes. No manipule el cableado eléctrico sin antes haber desconectado la luz. No deje el motor al alcance de los niños. Si tiene dudas recuerde acceder a nuestra web www.matismo.com... -
Página 4: Instrucciones Generales
• Leer atentamente las advertencias contenidas en el presente manual. • Conservar con cuidado este manual para cualquier consulta posterior Una mala utilización o instalación del motor puede ocasionar daños graves en personas, animales u objetos de los cuales MATISMO no es responsable. Declaración de conformidad... -

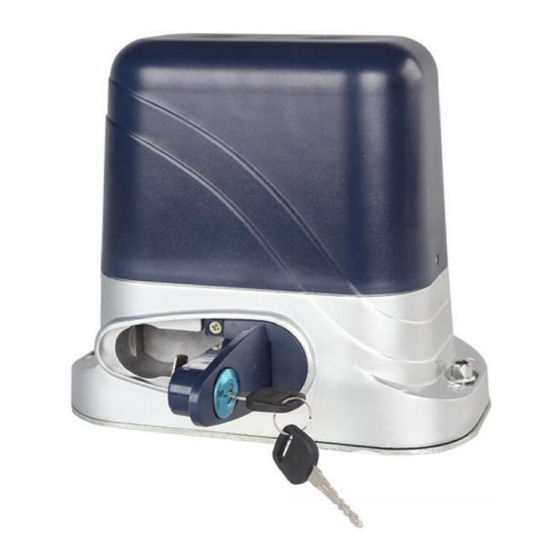

Página 5: Apariencia Y Dimensiones
Apariencia y dimensiones Medidas del motor 1. Tornillos para quitar la carcasa y llegar hasta la central. 2. Tornillos para quitar la placa de fijación, y luego volver a fijar esta. Medidas la placa de fijación... -
Página 6: Instalación De Las Partes Mecánicas
Instalación de las partes mecánicas Instalación de la placa de fijación La placa de fijación va colocada en la parte inferior del motor. Quite las dos tuercas laterales del motor con una llaven allen para poder desensamblar la placa de fijación. Determine cuál es la major posición en base a la puerta corredera, y fije la placa sobre una superficie estable de hormigon o cemento. -
Página 7: Instalación De Los Finales De Carrera
Asegúrese que las cremalleras están niveladas, y antes de accionar el motor, haga varios recorridos completos de forma manual para asegurarse que está correctamente instalada. Corrija el espacio entre las cremalleras como se ve en la imagen. Instalación de los finales de carrera Se suministran dos palancas para los finales de carrera que se deben instalar al principio y al final de la cremallera, desbloquee el motor para validar hasta que momento quiere que cierre o abra la puerta. -
Página 8: Instalación Y Diagrama Eléctrico De La Central
Instalación y diagrama eléctrico de la central Pasa cables El chasis del motor cuenta con un orificio a la izquierda para pasar los cables, de esa forma queden totalmente protegidos del exterior. Conexión eléctrica motor MOTOR MOTOR M OTOR CONEXIÓN 230 V 11 12 13 15 16 17 18... -
Página 9: Instalación Del Motor A La Izquierda De La Puerta
Instalación y diagrama eléctrico de la central Instalación del motor a la izquierda de la puerta Amarillo Rojo Azul MOTOR CONEXIÓN Para que los finales de carrera 230 V funcionen correctamente, mueve los dos pines a la derecha. Cuando el motor se instala a la izquierda de la puerta, el diagrama de cables es: Terminal ③... -
Página 10: Conectar Fotocélulas
Instalación y diagrama eléctrico de la central Conectar fotocélulas de infrarrojos JUMPER 9 10 11 12 13 14 15 16 17 18 Conecte el terminal ⑮ al “COM” de la fotocélula RX. Conecte el terminal ⑭ al “OUT” de la fotocélula RX. El terminal ⑫... -
Página 11: Conectar Pulsador Externo
Instalación y diagrama eléctrico de la central Conectar pulsador externo El terminal ⑪ permite conectar un pulsador externo, un teclado, otro receptor distinto al que ya incorpora,.. Si es para abrir, parar o cerrar. Pulsador 9 10 11 12 13 15 16 17 18 Los terminales ⑪... - Página 12 Instalación y diagrama eléctrico de la central Conectar pulsador externo Si es solo para cerrar. El terminal ⑰ solo es para cerrar, para dispositivos externos, como botones, teclados con cable, receptor, etc. 9 10 11 12 13 15 16 17 18 Ejemplo para pulsador;...
-
Página 13: Diagrama De La Central
Diagrama de la central Encendido o apagado de la central Utilice el botón 7.8 para encender o apagar la central. Recuerde apagar la central cuándo manipule el cableado. Programación de los mandos Emparejar un mando Borrado de todos los mandos Pulse una vez el botón 7.4 y a Mantenga el botón 7.4 pulsado continuación el botón izquierdo... -
Página 14: Cierre Automático Y Otros
Diagrama de la central Programación de la central El punto 7.3 se utiliza para configurar las diferentes funcionalidades de la central. El ON es arriba y el OFF es abajo. Cambiar tipo de mando Para controlar con 4 botones hay que poner en el pin 8 en ON. (Botón 1 –... -
Página 15: Modo Peatonal
Modo cierre automático tras apertura peatonal El botón 5 y 6 permite habilitar el cierre automático tras la apertura del modo peatonal, por defecto se encuentra desactivado, que es OFF y OFF. Botón 5 y 6, ON-OFF 5 segundos de cierre. Botón 5 y 6 ON-ON: 10 segundos de cierre. -
Página 16: Modo Cierre Automático Tras Apertura Peatonal
2. La puerta se ha salido del riel. de abrir o cerrar central. pero el motor no hace nada. Si la puerta se ha salido del riel, tienes que volver a colocar esta. ¿Tiene alguna duda o incidencia? Envíenos un email a info@matismo.com...
