Manual de usuario
__________________
Manual de instalación

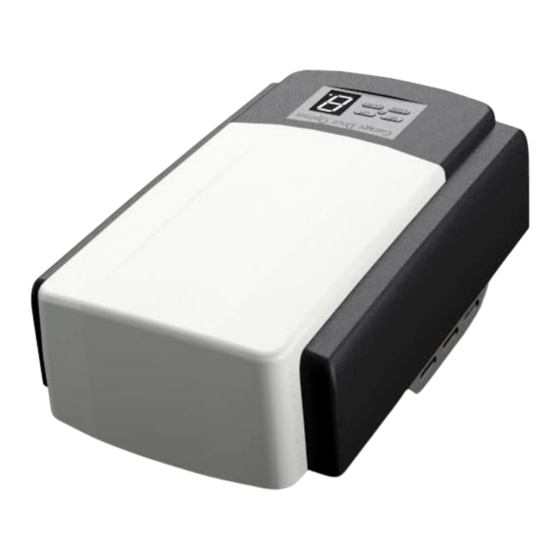

MATISMO AMS100
S/N
ATENCIÓN
Por favor, lea el manual de instalación con cuidado antes de la instalación y el
uso de este equipo. La instalación de este equipo debe ser efectuada por un
técnico cualificado. El intento de instalar, reparar o mantener este equipo sin
cualificación técnica adecuada puede causar lesiones graves, muerte y / o daños
materiales.
Publicidad
Manuales relacionados para MATISMO AMS100
Resumen de contenidos para MATISMO AMS100
- Página 1 Español Manual de usuario __________________ Manual de instalación MATISMO AMS100 ATENCIÓN Por favor, lea el manual de instalación con cuidado antes de la instalación y el uso de este equipo. La instalación de este equipo debe ser efectuada por un técnico cualificado.
- Página 2 Índice Recomendaciones importantes de seguridad · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · - 1 - Funciones básicas ·...
- Página 3 RECOMENDACIONES IMPORTANTES DE SEGURIDAD EL INCUMPLIMIENTO DE LAS SIGUIENTES RECOMENDACIONES DE SEGURIDAD PUEDE CAUSAR LESIONES GRAVES DE PERSONAS, MUERTOS Y / O DAÑOS A LA PROPIEDAD. Por favor, lea y siga cuidadosamente todas las instrucciones de seguridad e instalación. Este equipo ha sido diseñado y fabricado conforme las normas CE. El instalador debe conocer y cumplir con todos los reglamentos y normas requeridos para este tipo de equipo.
- Página 4 17. El mantenimiento y el control del equipo, la puerta y los accesorios son obligatorios. Póngase en contacto con el fabricante o el técnico cualificado para realizar su mantenimiento y / o control, al menos dos veces al año. 18. El nivel de emisión sonora del equipo es LpA ≤ 70 dB. 19.
- Página 5 Funciones básicas 1. El fusible de protección en el interior del transformador protege de la sobrecarga. El botón facilita la programación y los ajustes del equipo. El engranaje sinfín, en bronce dentro del motor, confiere mayor resistencia al impacto. Los varios leds hacen que la iluminación sea aún más intensa y atractiva. El terminal externo permite y facilita la conexión de varios accesorios, así...
- Página 6 Recomendaciones de instalación Recuerde que existen normas especí ficas que deben ser estrictamente seguidas, en relación a las reglas de seguridad de instalaciones eléctricas de puertas y portones automáticos. 1. Antes de instalar el equipo, compruebe el entorno circundante. Evalúe cuidadosamente cualquier riesgo que pueda causar daños fí...
- Página 7 Instalación del equipo/motor Lea las instrucciones cuidadosamente. Asegúrese de que la puerta y la estructura son debidamente sólidas y permite la automatización. Asegúrese de que en las zonas de movimiento de la puerta no hay fricción. La puerta tiene que estar compensada y funcionar bien manualmente. Leyenda da Fig.
- Página 8 Instalación de la guía de acero Fig. 5 Fig. 4 1. Fije el soporte B a la pared. Fije la guía de acero al soporte B utilizando el pernio de eje Φ8x80 (C) e o trozo de bloqueo (Fig. 4). Fije el motor a la guía de acero con lo soporte “U”...
- Página 9 Configuraciones básicas Programación de los mandos: 1. Mandos Presione el botón "Code" por 1 segundo, hasta que el led "●" esté Programación: encendido. Presione el botón del mando una vez: el "●" se apagará. Presione el mismo botón del mando de nuevo y el "●" parpadeará...
- Página 10 4. Fotocélulas Presione el botón "SET" durante 3 segundos, hasta que el LED Programación: parpadee "1". Pulse el botón "UP" hasta que el LED parpadee "3". A continuación, pulse el botón "SET"; seleccionó el modo de programació n fotocélula. Pulse el botón "UP"; el LED mostrará "1"; la función fotocélula quedará...
- Página 11 Conexiones del Equipo / Motor MOTOR - CONEXIONES Fig. 8 g. 11 Boton Fotocélulas Leyenda: Fotocélulas - Conexiones NC: contacto normalmente cerrado NO: contacto normalmente abierto COM: Comum OOUT: Salída Motor – Conexiones Luz intermitente Transformador Transformador AC220V Lámpara (AC220V) Entrada Boton NC Lámpara...
- Página 12 Desbloqueo manual El motor está equipado con un cable de desbloqueo manual para soltar el carro del carril y mover la puerta manualmente. Para accionar el desbloqueo manual, tire de la palanca de plástico (Fig. 11) para soltar el carro. Para volver a enganchar la puerta, simplemente reponga la pieza plástica en la posición anterior (horizontal).
- Página 13 NOTA IMPORTANTE: En caso de mal funcionamiento, el usuario debe conectarse al fabricante o al instalador cualificado. Especificaciones técnicas Modelo AMS60 AMS80 AMS100 AMS120 Dimension de puerta ≤ 9.0 m ≤ 12.0 m ≤ 15.0 m ≤ 18.0 m Fuerza ˂...
- Página 14 Errores y soluciones Error aparente Causa do error Soluciones 1. Fuente de energía. Motor sin ninguna 1. Compruebe la fuente de alimentación y los 2.Fuente alimentación acción. cables. 2. Abra cuidadosamente la cubierta del desconectada motor. Compruebe la conexión de todos los cables en las placas de control.
