Ajuste Automático
El ajuste automático o "Autoajuste" mide las constantes del motor conectado y ajusta automáticamente
los parámetros del variador para obtener las máximas prestaciones del motor.
El autoajuste permite dos modos de ejecución (B60-0):
Modo 1: Medición de constantes de motor (sin
giro de motor). Tiempo aprox. 30 s.
Los parámetros que son ajustados en
este modo quedan reflejados en la tabla
adjunta.
Modo 2: Medición de constantes de motor y ajuste de Par máximo (con giro de motor). Tiempo aprox.
60 s. En esta ejecución el variador mide la característica de saturación magnética mediante el
incremento de tensión.
En este modo también queda modifi-
cado el parámetro siguiente:

El autoajuste sólo puede ser ejecutado en Modo Local.

Durante el autoajuste el motor puede girar o vibrar, incluso en Modo 1. Si la vibración es excesiva
interrumpir el proceso con la tecla de "Stop".

Para poder activar el parámetro de Par Máximo debe ejecutarse con éxito el autoajuste en Modo 2. Si
el autoajuste no completa con éxito su ciclo analizar el código de error.

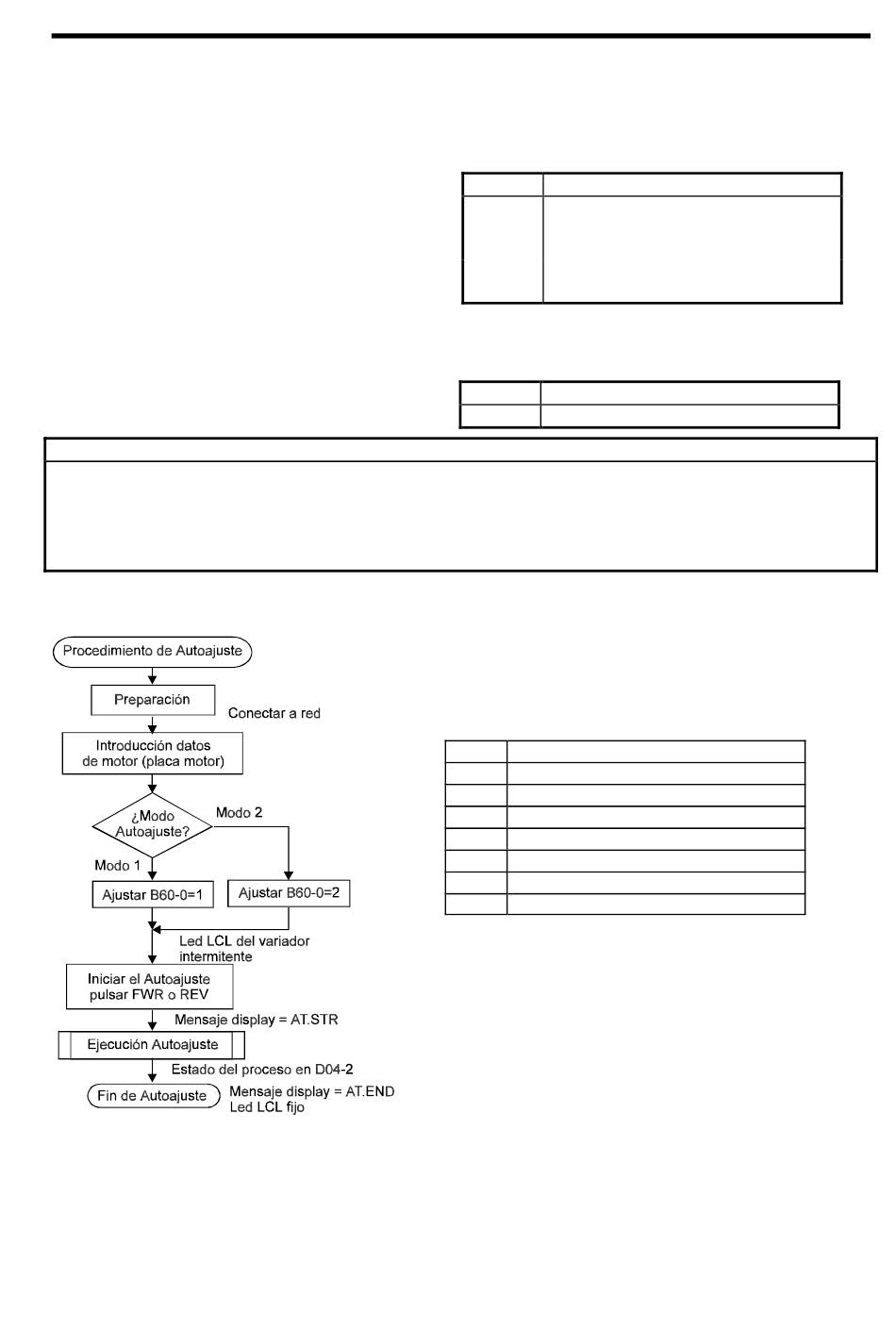

Procedimiento de Autoajuste
5. Durante el proceso de Autoajuste se activará el LED FWD/REV.
6. Finalizado el proceso aparecerá el mensaje AT.END y se apagará el LED LCL.
6. Funciones de Control y Ajuste de Parámetros
No. Parámetro
A02 - 1 Incremento de par
A02 - 3 Compensación automática
A03 - 0 Tensión frenado CC
B60 - 4 Detección de corriente para el valor
de R1
No. Parámetro
A02 - 5 Ganancia Incremento de Par
ATENCIÓN
El variador debe estar en Modo Local.
1. Desacoplar la carga del motor.
2. Introducir datos de motor (placa).
No.
B00-2 Frecuencia máxima de salida (Hz)
B00-3 Frecuencia base (Hz).
B00-4 Tensión nominal (V)
B00-5 Corriente nominal (A)
B60-1 Nº de Capacidad del motor. Nota 1
B60-2 Nº de polos
B60-3 Revoluciones nominales (r.p.m.)
Nota 1. Ver tabla 6.5.1.
3. Seleccionar el modo de Autoajuste a realizar
B60 - 0 = 1: Modo Medidas constantes motor
2: Modo Medidas constantes motor y ajuste Par
Máximo
4. Seleccionar el sentido de giro del motor y pulsar FWD o
REV, automáticamente se iniciará el Autoajuste, pulsar
STOP si se desea detener el proceso.
