4

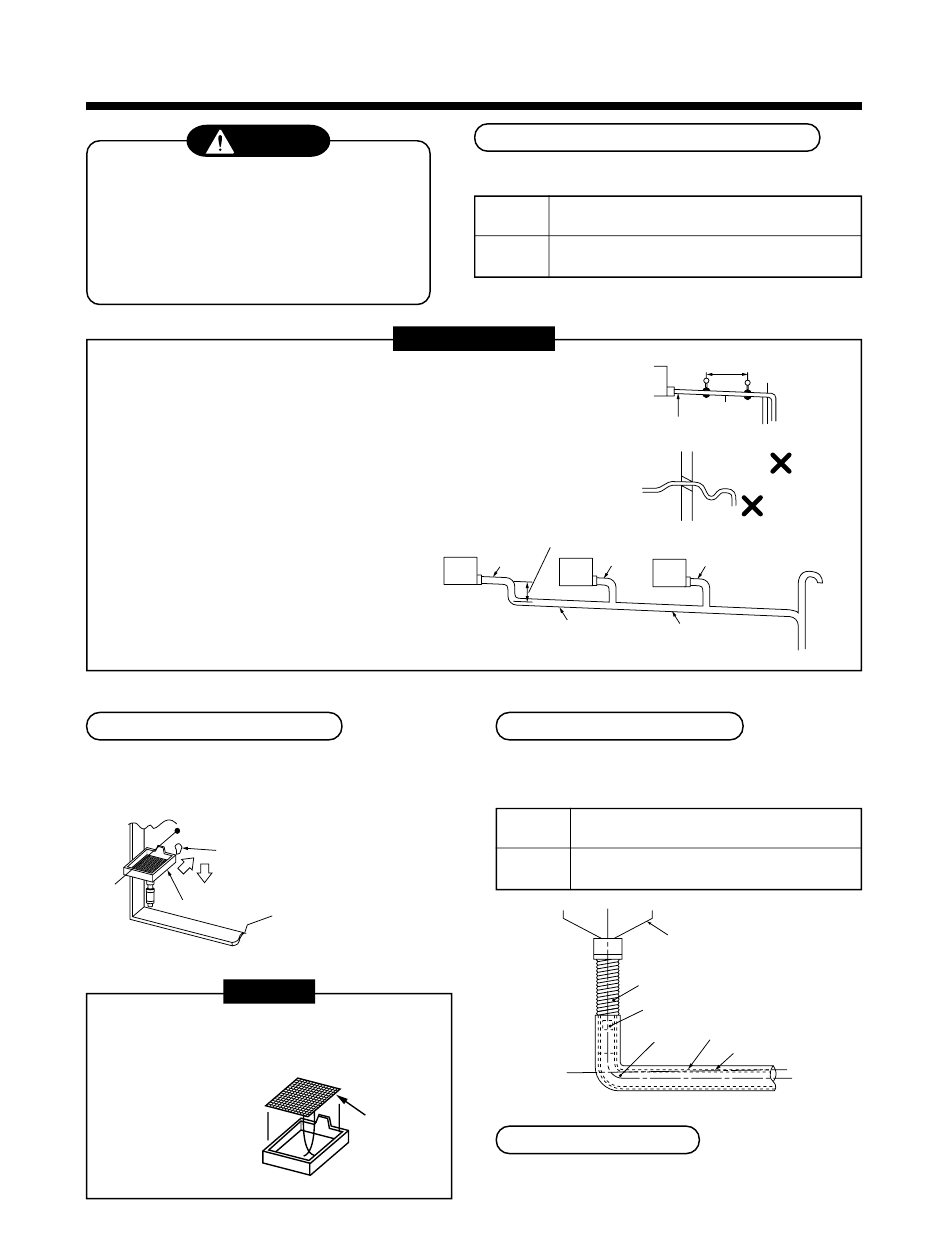

AFVOERLEIDINGEN

LET OP
• Monteer de afvoerleidingen zodanig dat
het water goed afgevoerd wordt en breng
er warmte-isolatie op aan om
condensvorming te voorkomen.
Door een onoordeelkundige installatie kan
waterlekkage en waterschade aan
meubels ontstaan.
• Breng thermische isolatie aan om de afvoerleidingen van de binnenunit.
• Breng altijd thermische isolatie aan op de verbinding met de binnenunit.
Door onvolledige warmte-isolatie zal condensvorming ontstaan.
• Zorg ervoor dat de afvoer overal naar beneden afloopt
(verval minimaal 1/100).
Door syfonwerking kan een abnormaal geluid ontstaan.
• Zorg ervoor dat de afvoerleiding niet langer is dan 20 m.
Ondersteun een lange leiding om de 1.5 tot 2 meter om
doorzakken te voorkomen.
• Installeer de verzamelleiding zoals is
weergegeven in de afbeelding rechts.
• Monteer geen ontluchtleiding,
omdat anders afvoerwater
kan lekken.
Installatie van accessoires
Installeer de afvoerschaal (accessoire) bij de pijp op de
binnenunit.
Snijd de isolatie, steek het uitstekende
deel van de afvoerschaal in het gat en
installeer het vervolgens door het in de
richting van de pijlen te drukken.
Afvoerschaal (accessoire)
LET OP
Soms verzamelt er zich rommel in de afvoerschaal
tijdens de installatie.
Verwijder het afvoerfilter uit de afvoerschaal en
maak het schoon.
Plaats het filter na de
reiniging terug in de
afvoerschaal.
All manuals and user guides at all-guides.com
Leidingmateriaal/isolatie en afmeting
De volgende leidingen en isolatiematerialen zijn niet
meegeleverd.
Leiding
Isolatie
VOORWAARDE
VP25
(Gezamenlijke
leidingen)
Voor het trekken van leidingen en het aanbrengen van
isolatie moeten de volgende materialen op de locatie
beschikbaar zijn.
Afvoerfilter
Controleer, nadat de leidingen zijn geïnstalleerd, of het
water goed afloopt en er geen lekkages zijn.
126
In de handel verkrijgbare PVC-leidingverbinding
(buitendiameter Ø32 mm)
Polyethyleenschuim, dikte:
minimaal 10 mm
1.5m tot 2m
Thermische
isolatie
Zo lang als mogelijk
(ongeveer 10 cm)
VP25
Minimaal VP30
Verval minimaal
1/100
Leidingenwerk en isolatie
PVC-buis: nominale diameter (binnendiameter) ;
Leidingen
Ø 20mm
Thermische
Polyethyleenschuim: Dikte: 6 mm
isolatie
Afvoerschaal
Afvoerslang
Gebruik PVC-lijm.
Bocht
Controleer de afvoer
Ophangbeugel
Minimaal
verval 1/100
Gebogen
vorm
Hevel
VP25
PVC-buis
Isolatie
