NORDAC ON / ON+ (SK 3xxP) – Manual con instrucciones de montaje
Pos : 115 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/Elek trischer Ans chl uss/Elek trischer Ans chl uss _01 (Ü bers chrift) [SK 1xx E, SK 2xxE, SK 5xx E, SK xx xE-FD S, SK 500P, SK300P] @ 12\m od_1467020207250_2870.docx @ 333227 @ 2 @ 1
2.6 Conexión eléctrica
Pos : 116 /Anleitungen/El ektr onik /FU und Starter/1. Allgemei nes /Sic herheits- und Ins tall ations hinw eis e und W arn- Gefahrenhinw eise/neu/War n- und Gefahrenhinw eise/WARNUN G - Elek trischer Schl ag (Spannung, auch wenn Gerät auß er Betri eb) [SK x xxE-FD S] @ 82\mod_1634563022002_2870.docx @ 2837959 @ @ 1
ADVERTENCIA
Descarga eléctrica
Puede haber tensiones peligrosas en los contactos de los conectores de potencia (por ejemplo, cable
de alimentación, cable del motor), incluso cuando el equipo no está en funcionamiento.
•
Antes de iniciar los trabajos debe comprobarse, con los instrumentos de medición adecuados, que
no haya tensión en ninguno de los componentes relevantes (fuente de tensión, cables de
conexión).
•
Utilizar herramientas con aislamiento (p. ej., destornilladores).
•
Conectar los equipos a tierra.
Pos : 118 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/Elek trischer Ans chl uss/Elek trischer Ans chl uss _Ergänz ung 1 [SK xxx E-FDS] @ 11\m od_1465553464729_2870.docx @ 328780 @ @ 1
La conexión eléctrica se realiza exclusivamente mediante los conectores rápidos en el equipo.
Pos : 120 /Anleitungen/El ektr onik /FU und Starter/2. M ontage und Installation/M ontag e/FD S [SK xxx E-FDS]/Stec ker bel egung Leistungss tecker X4, X5 [SK 300P] @ 79\m od_1630336301219_2870.docx @ 2818404 @ 333 @ 1

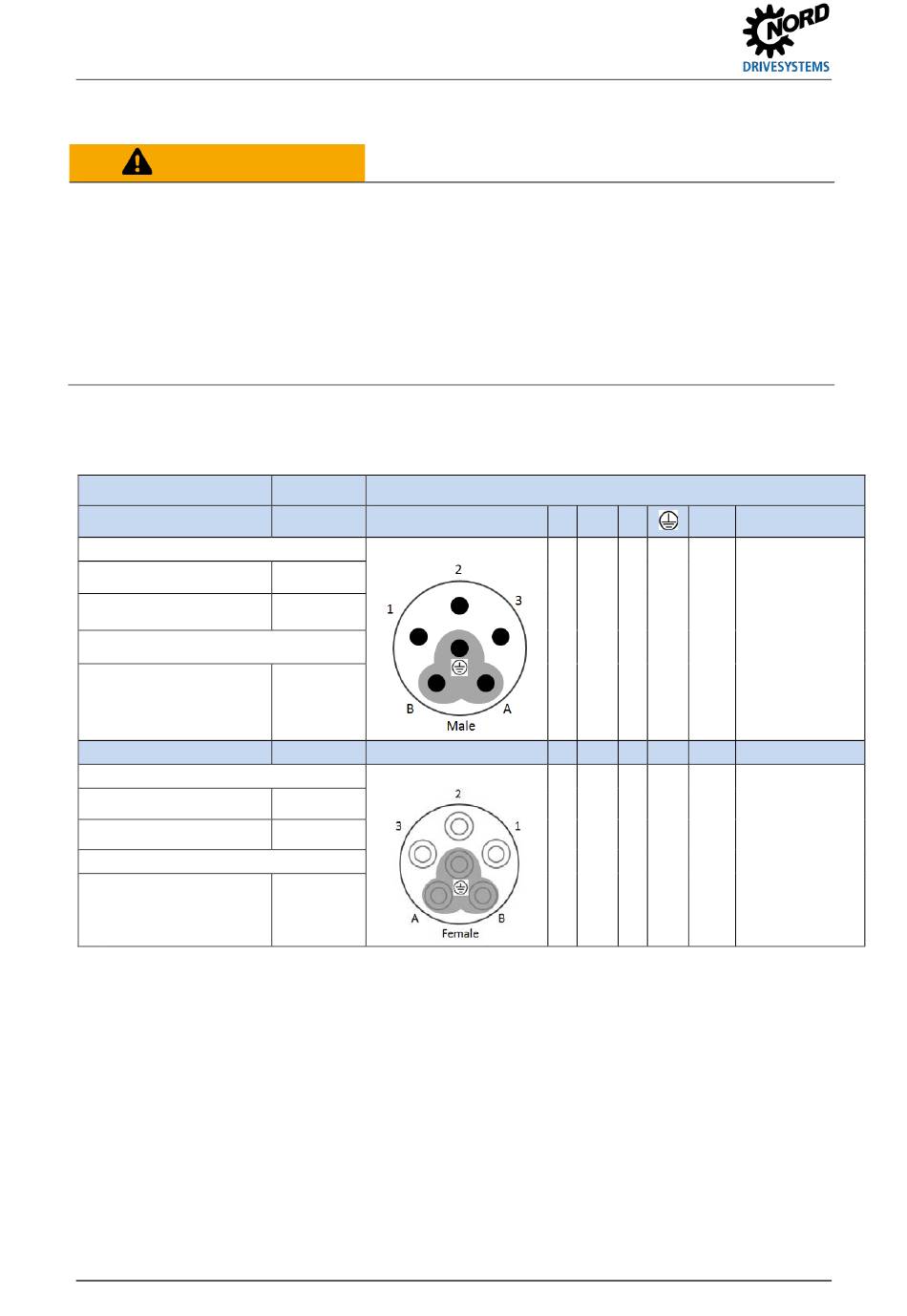

2.6.1 Conexión de red
Conexión de potencia
Entrada de red:
Montaje en motor
NORDAC ON
NORDAC ON+
Montaje mural
NORDAC ON
NORDAC ON+
Salida de red:
Montaje en motor
NORDAC ON
NORDAC ON+
Montaje mural
NORDAC ON
NORDAC ON+
1)
NQ16 = MQ15 de Murr o XTEC15 de LQ Group
2.6.2
Conexión encadenada (daisy chain)
Las conexiones de potencia permiten montar una conexión encadenada (daisy chain). De esta forma
se logra reducir el cableado de los equipos que se encuentran cerca los unos de los otros.
32
Conexión
NQ16
X1
X4
X4
NQ16
X2
X5
X5
Asignación de contactos
1
2
3
1)
L1
L2
L3
1)
L1
L2
L3
A
B
PE
24 V
GND
PE
24 V
GND
BU 0800 es-0822
