Línea Deslizante
Instalación
1° - Observe si el portón se desliza libremente en todo su
recorrido, observando la guía de apoyo, riel, topes y ruedas
2° - Provea un punto de energía y puesta a tierra, que pase un
macarrón, que parte desde el actuador hasta el cuadro de
energía con un disyuntor bipolar de 10A.
OBS.: La instalación de un dispositivo de desconexión es
obligatoria (disyuntor bipolar con apertura mínima de los
contactos igual a 3mm) que debe incorporarse al cableado
fijo.
3° - Provea el medio por el que desea fijar el actuador.
• Base de hormigón • Base metálica • Mano francesa (base
aérea) Utilice medidas del manual para marcar la ubicación de
los tornillos.
4° - Coloque las arandelas en la base, atornille el actuador sobre
las arandelas y coloque el actuador en el modo manual.
5° - Cierre el portón, sostenga la cremallera sobre el engranaje y
fije la barra en el portón con soldadura o tornillo, de 30 en 30 cm.
6° - Después de fijar las cremalleras, quite las arandelas sobre
la base y fije el motor otra vez, y verifique los espacios entre la
cremallera y el engranaje.
OBS.: "Las arandelas que se colocan al inicio de la fijación de
las cremalleras sirven para obtener la altura mínima obligatoria
de 2 mm entre la cremallera y el engranaje externo del motor."
COD. 15938 Rev.B
Productos Inteligentes

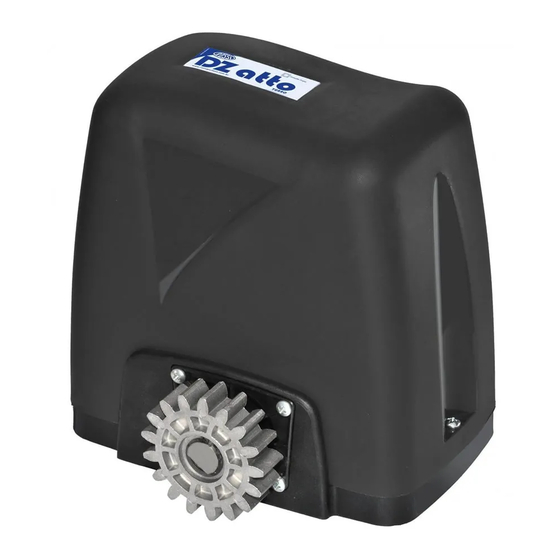

NKXH 30VIP / BiKXH 1024 FS
Guía de apoyo
Ruedas
www.rossiportoes.com.br
NKXH30 /NKXHB 30
OBS.: "La no observación de esta distancia puede causar desgaste
en el engranaje interno y externo del actuador o la rotura de la
cremallera
debido
7° - Regule los imanes del fin de curso en modo abierto FA y cerrado
FF, poniendo sobre la cantonera de la cremallera un imán en cada
extremidad observando la polaridad de cada imán entre el portón
abierto y cerrado.
OBS.: "Los imanes se deben fijar siempre en la cantonera,
incluso durante los ajustes de apertura y cierre para prevenir
daños en la central de comando"
8° - Fija la central en la guía de apoyo dentro del actuador
(instrucciones de fijación Pág.2).
9° - Fin de curso sensor HALL
El sensor hall identifica la polaridad de imanes, norte y sur.
(instrucciones Pág. 6)
OBS.: Para banco de pruebas, represente el movimiento del
imán instalado en el portón, y recuérdese que al activar el
control, el fin de curso debe ser activo.
En la instalación y ajuste de imanes, en los dos primeros
comandos la central reconoce los imanes FA y FF.
10° - ES OBLIGATORIO el uso del Sensor Infrarrojo Activo - SIA 30
FS o XP20WD para activar el sistema de protección antibloqueo,
evitando la colisión con obstáculos, accidentes con personas o
bienes materiales.
11° - Los portones y actuadores necesitan mantenimiento y
lubricación periódica cada 6 meses para el buen funcionamiento.
Riel y tope
SIA 30 FS / XPZ0WD FAAC
al
arranque
del
Arandelas
FAAC
Símply automatíc.
motor."
Pag. 1
