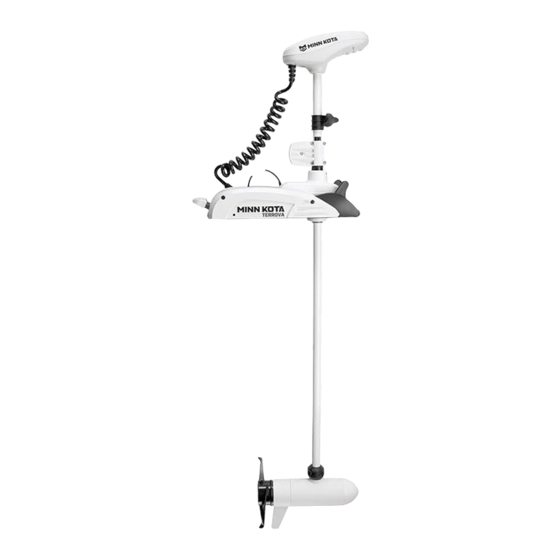

Resumen de contenidos para MINN KOTA RIPTIDE TERROVA
- Página 2 Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso.
- Página 3 Norma 89/336/EEC (EMC) Gracias por elegir MinnKota Gracias por haber elegido Minn Kota. Creemos que tiene que pasar más tiempo pescando y menos tiempo posicionando su embarcación. Es por ello que fabricamos motores eléctricos (de arrastre) más inteligentes, más robustos y más intuitivos. Cada aspecto de un motor Minn Kota ha sido cuidadosamente pensado hasta que éste cumple con todos nuestros...
- Página 4 EL NÚMERO DE SERIE DE SU MOTOR RIPTIDE TERROVA SE ENCUENTRA UBICADO DENTRO DE LA BASE, DEBAJO DE LA ZONA DE REPOSO DEL MOTOR.
-
Página 5: Tabla De Contenido
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. Índice de Contenidos Índice de Contenidos ....................5 Garantía Límitada de 2 Años Minn Kota ..............6 COMPONENTES ....................7 INSTALACIÓN ....................8 ... -
Página 6: Garantía Límitada De 2 Años Minn Kota
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. Garantía Límitada de 2 Años Minn Kota Johnson Outdoors Inc. garantiza al comprador original que el accesorio completo, Sistema i- Pilot del comprador, queda cubierto por defectos en materiales y mano de obra dentro de los primeros dos (2) años desde la fecha de compra. -
Página 7: Componentes
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. COMPONENTES MEDIDOR BATERÍA “PULSAR PARA INDICADOR AUTOPILOT COMPROBAR” (funcional sólo en motores equipados con AutoPilot) COLLAR AJUSTAR PROFUNDIDAD INDICADOR DE SISTEMA LISTO RAMPAS CAÍDA PALANCA DESPLEGAR / REPLEGAR BARRA COMPUESTA FLEXIBLE CON GARANTÍA... -
Página 8: Instalación
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. INSTALACIÓN Herramientas y Recursos Necesarios Destornillador de Estrella Taladro Broca del 9/32’’ Llave del 7/16’’ Una segunda persona que le pueda ayudar con el proceso de instalación Instrucciones de Instalación Quite los cuatro tornillos de las placas laterales. -
Página 9: Cableado E Instalación De La Batería
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. CABLEADO E INSTALACIÓN DE LA BATERÍA Aparejo del Barco e Instalación del Producto Por razones de seguridad y de cumplimiento, le recomendamos que siga los estándares del “American Boat and Yacht Council [ABYC]”... -
Página 10: Elegir Las Baterías Adecuadas
Si utiliza una batería de arranque para poner en marcha un motor fueraborda de gasolina, le recomendamos que utilice otras baterías de ciclo profundo o plomo-ácido a parte para su motor eléctrico Minn Kota. 3.3.1 Información sobre las baterías ... -
Página 11: Sistemas De 24 V
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. 3.5.1 Sistemas de 24 V. Asegúrese de que el motor está apagado (el selector de velocidad se encuentra en la posición “OFF” ú “0”). Para este tipo de conexión, son necesarias dos baterías de 12 V. Para suministrar 24 V., las baterías deben conectarse en serie tal y como se indica en el diagrama del cableado. -
Página 12: Sistemas De 36 V
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. 3.5.2 Sistemas de 36 V. Asegúrese de que el motor está apagado (el selector de velocidad se encuentra en la posición “OFF” ú “0”). Para este tipo de conexión, son necesarias tres baterías de 12 V. Para suministrar 36 V., las baterías deben conectarse en serie tal y como se indica en el diagrama del cableado. -
Página 13: Diagrama Del Cableado Del Motor
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. Diagrama del Cableado del Motor NOTA – Este es un diagrama universal multi-tensión. Realice una nueva comprobación de la tensión de su motor a fn de poder realizar las conexiones de forma correcta. En esta imagen no se muestran los Dispositivos de Protección ante la Sobre-Corriente. -
Página 14: Utilizar Y Ajustar El Motor
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. Utilizar y Ajustar el Motor Desplegar y Replegar el Motor ADVERTENCIA – Cuando despliegue o repliegue el motor, mantenga sus dedos lejos de todos los puntos móviles o pivotantes y de todas las partes giratorias. 5.1.1 Utilización de la Palanca de Despliegue / Repliegue Pulsar hacia dentro Pulsar hacia abajo... -
Página 15: Controles Del Autopilot Tm [Piloto Automático]
(Sólo para motores equipados con AutoPilot) El AutoPilot de Minn Kota utiliza un compás magnético y un chip microprocesador para mantener el motor eléctrico mirando hacia la dirección que desea navegar. Cada vez que el viento o la corriente de agua desplaza el barco fuera del rumbo, el AutoPilot siente el cambio y se auto-gobierna de nuevo con el fin de volver al rumbo original. -
Página 16: Instalar Un Transductor Externo
Oficial Minn Kota para España: DISVENT INGENIEROS Brida del Cable S.A. Transductor 5.4.1 Accesorio Recomendado Kit de Montaje del Transductor Minn Kota (MKR-15) Servicio y Mantenimiento Cambiar la Hélice 6.1.1 Herramientas y Recursos Necesarios Llave de la caja: ½’’... -
Página 17: Mantenimiento General
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. Gire la vieja hélice en horizontal y tire de ella recto. Si se cayese el pin de gobierno de giro, colóquelo de nuevo. Alineé la nueva hélice con el pin de gobierno de giro. Coloque la arandela y la tuerca de la hélice. -
Página 18: Solucionar Problemas
Si todavía persiste el problema, por favor, póngase en contacto con el Departamento de Servicio Técnico del Distribuidor Oficial Minn Kota para España: DISVENT INGENIEROS S.A. Para más Soluciones de Problemas y Reparaciones Para más información sobre cualquier posible problema con su motor o, en el supuesto de... -
Página 19: Declaración De Conformidad Medioambiental
DESHECHO Los motores Minn Kota no está sujetos a la regulaciones de deshechos EAG-VO (directiva de dispositivos eléctricos) que implementa la directiva RAEEE (WEEE). Sin embargo, no “tire” su motor a un cubo de basura, hágalo sólo en los lugares destinados a tal efecto según las normas marcadas por su propio Ayuntamiento. -
Página 20: Diagrama De Los Componentes
En esta página podrá encontrar una vista explosiva del motor cumpliendo, de esta forma, con la norma WEEE de Minn Kota. Para obtener más información sobre dónde debe deshacerse de estos residuos para su reciclado y la recuperación y / o los requisitos estatales de los países miembros de la Unión Europea, por favor, póngase en contacto con su... -
Página 21: Listado De Los Componentes
Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. 10 Listado de los Componentes RIPTIDE TERROVA 112 112 Libras de empuje – 36 V – Longitud de Barra: 60’’ / 72’’ Nº Nº Ref. - Página 22 Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. Nº Nº Ref. Descripción Nº Ctd. Nº Ref. Descripción 2777024 Ens. Motor gobierno doble, 36V 2305403 Tubo retráctil, 510 X 1.0 Adhesivo 2777025 Motor, gobierno, 36 V 2305410 Tubo retráctil, .315 OD X 2.25* 2302255...
- Página 23 Copyright © 2016 Disvent Ingenieros, S.A. - All rights reserved.- Prohibida su reproducción sin permiso. Nº Nº Ref. Descripción Nº Ctd. Nº Ref. Descripción 2320203 Tapa polvo Placa Control 2325642 Decal, Placa lateral, derecha 2323406 Tornillo 10 – 24 X 2994095 Ens.
-
