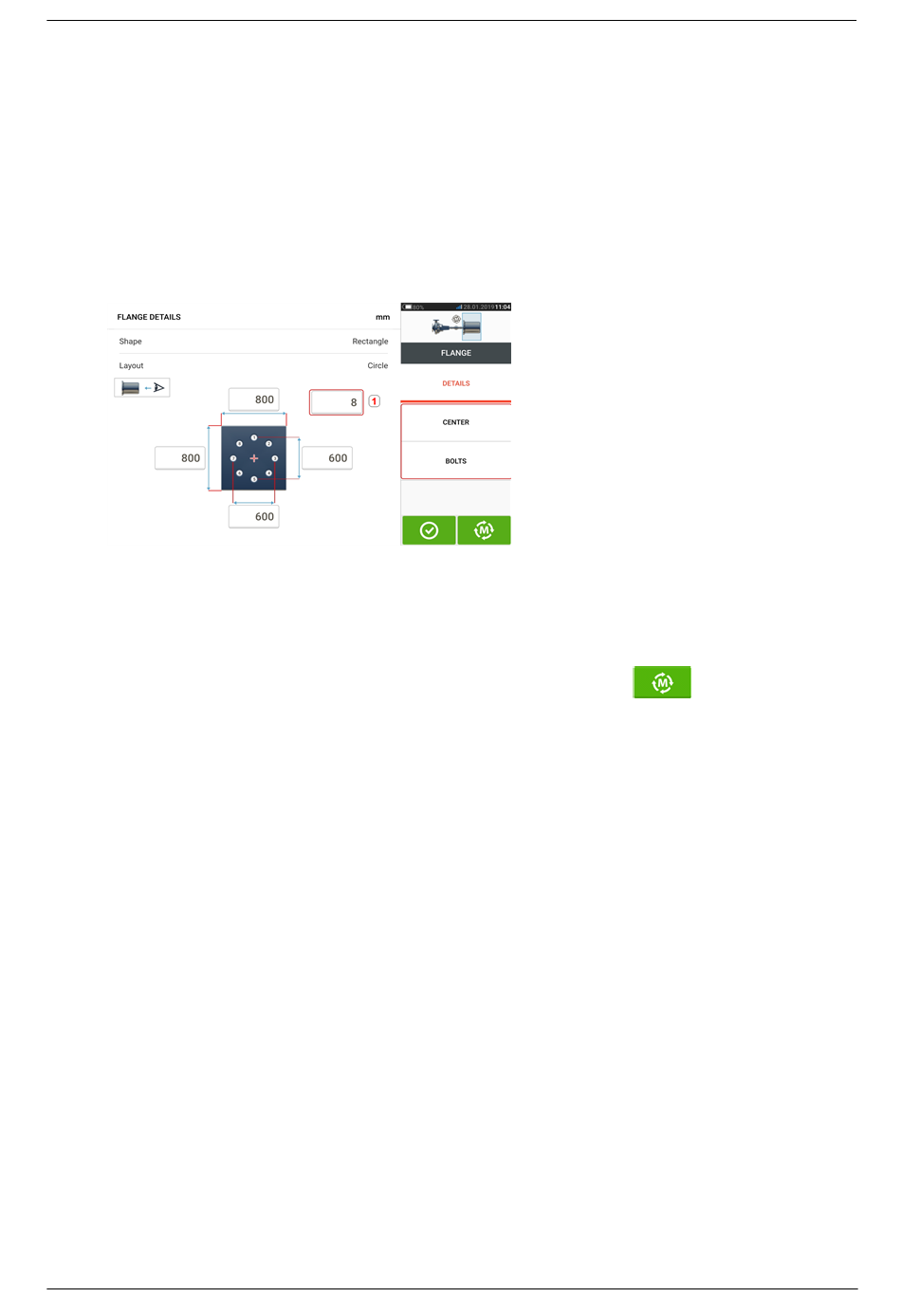

Pulse el área 'Shape' (Forma) [1] para seleccionar la forma de la brida desde el menú
l
emergente [2] que aparece. En el ejemplo mostrado arriba, la forma seleccionada para
la brida es "Rectangle" (Rectángulo).
Pulse el área 'Layout' (Disposición) [3] para seleccionar el patrón formado por los per-
l
nos desde el menú emergente que aparece.
Pulse las casillas de valor que correspondan y, a continuación, use el teclado en pantalla
l
para introducir las dimensiones de la brida y las longitudes del patrón de los pernos.
Para editar el número de pernos, toque [1] y, a continuación, introduzca el valor direc-
tamente. Después de introducir las dimensiones, pulse el área mostrada de las bridas
para cerrar el teclado en pantalla.
.
'Centro' se usa para definir la ubicación exacta del centro de los ejes y se expresa en las
coordinadas X,Y.
'Pernos' se usa para definir la ubicación exacta de los pernos sobre la brida, que tam-
bién se expresan en coordinadas X,Y.
Después de introducir todas las dimensiones requeridas, pulse
l
con la medición.
Existen los siguientes procedimientos de medición para máquinas verticales montadas con bri-
das:
"Máquinas verticales montadas con bridas: vertiSWEEP" en la página 111 (modo de medición
por defecto)
"Máquinas verticales montadas con bridas – Reloj Estático" en la página 114
110
para continuar
Versión de firmware:2.3
