Conexiones eléctricas
34
7.2.2 Conexión de la barrera de seguridad Promass 100
En el caso de la versión del equipo con Modbus RS485 intrínsecamente seguro, hay que
conectar el transmisor con la barrera de seguridad Promass 100.
1. Pele los extremos del cable. Si se trata de un cable trenzado, dótelo de terminales de
empalme.
2. Conecte los cables conforme a la asignación de terminales →  30.
3. Habilite, si procede, la resistencia de terminación en la barrera de seguridad Promass
100 →  34.
1 2
A
B
5

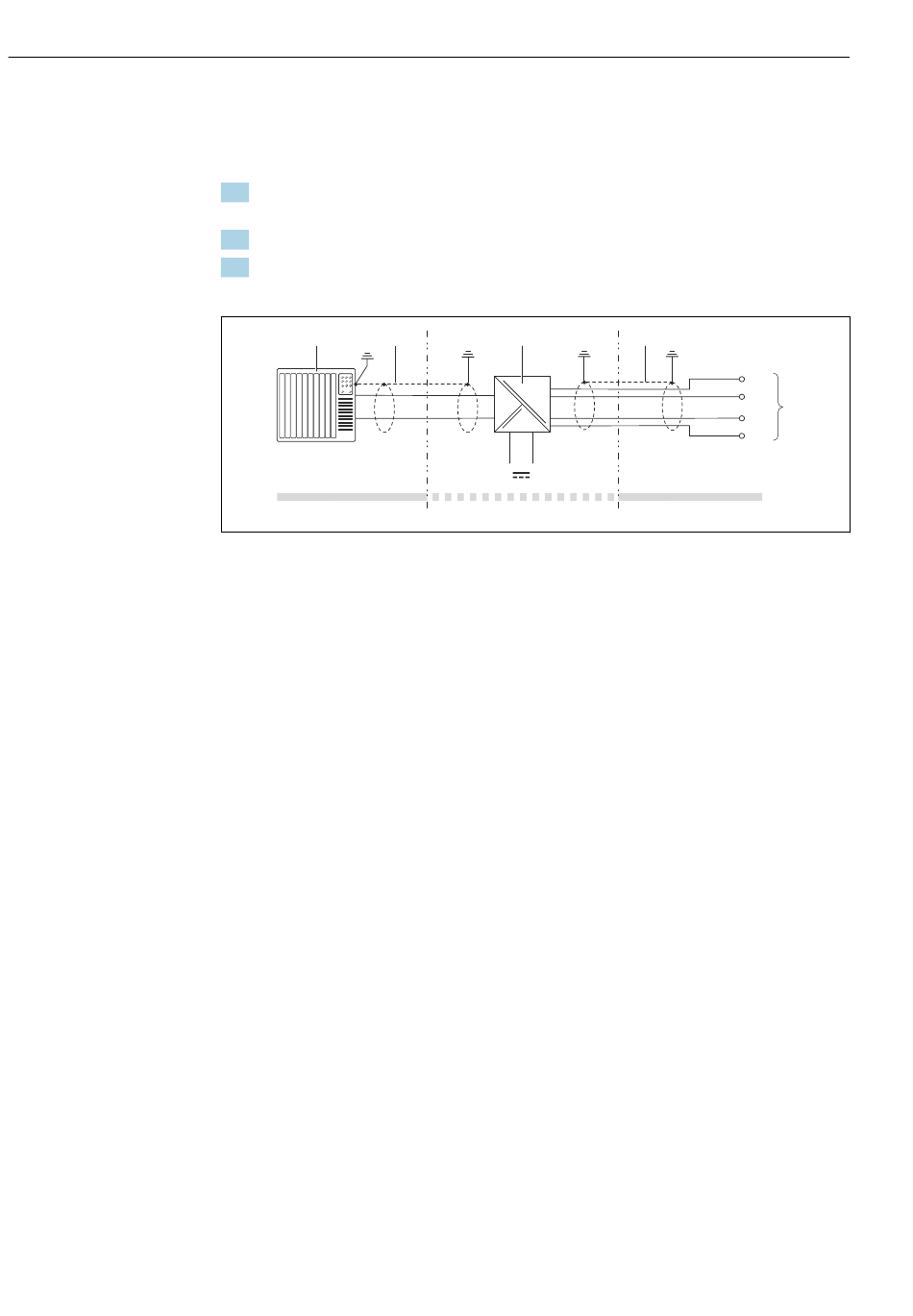

 12 Conexión eléctrica entre transmisor y barrera de seguridad Promass 100
1 Sistema de control (p. ej., PLC)
2 Observe las especificaciones relativas al cable
3 Barrera de seguridad Promass 100: asignación de terminales →  30
4 Observe las especificaciones relativas al cable →  26
5 Zona no peligrosa
6 Zona no peligrosa y zona 2/div. 2
7 Zona intrínsecamente segura
8 Transmisor: asignación de terminales
7.3

Ajustes de hardware

7.3.1 Activación de la resistencia de terminación
Para evitar fallos de transmisión en la comunicación debidos al desajuste de impedancias,
conecte correctamente el cable del Modbus RS485 cable con el principio y final del
segmento de bus.
Proline Promass I 100 Modbus RS485
3 4
A
A
B
L+
B
L-
L- L+
6
A
B
8
L+
L-
7
A0016804
