MISE EN GARDE :
sur une canalisation d'eau froide.
Option 1 : Raccordement sur canalisation du robinet principal
de l'évier
NOTE : Pour utilisation UNIQUEMENT avec l'élément de
filtration FXUTC. L'emploi d'un autre élément de filtration
pourrait réduire le débit du robinet.
Outillage nécessaire (vendu séparément)
Ensemble d'installation – SSKIT (instructions complètes
incluses)
Clé pour corps de filtre – UCWRNCH (recommandée)
1. Fermer l'arrivée d'eau froide.
2. Exécuter les raccordements selon l'illustration.
3. Ouvrir complètement le robinet – position «eau froide».
4. Ouvrir lentement l'arrivée d'eau froide, et inspecter
pour rechercher les fuites.
5. Fermer le robinet lorsque le débit est devenu régulier.
Option 2 : Raccordement sur canalisation du robinet secondaire
d'eau filtrée
Outillage nécessaire (vendu séparément)
Ensemble d'installation – SSKIT (instructions complètes
incluses)
Robinet – UCFCTBL ou UCFCTWW
Clé pour corps de filtre – UCWRNCH (recommandée)
1. Fermer l'arrivée d'eau froide.
2. Exécuter les raccordements selon l'illustration.
3. Ouvrir complètement le robinet d'eau filtrée.
4. Ouvrir lentement l'arrivée d'eau; inspecter pour
rechercher les fuites.
5. Fermer le robinet lorsque le débit est devenu régulier.
NOTE : Pour le modèle GX1S01C,
L'ensemble d'installation (SSKIT), la
clé pour corps de filtre (UCWRNCH)
et le robinet (UNFCTBL ou
UNFCTWW) sont vendus
séparément.

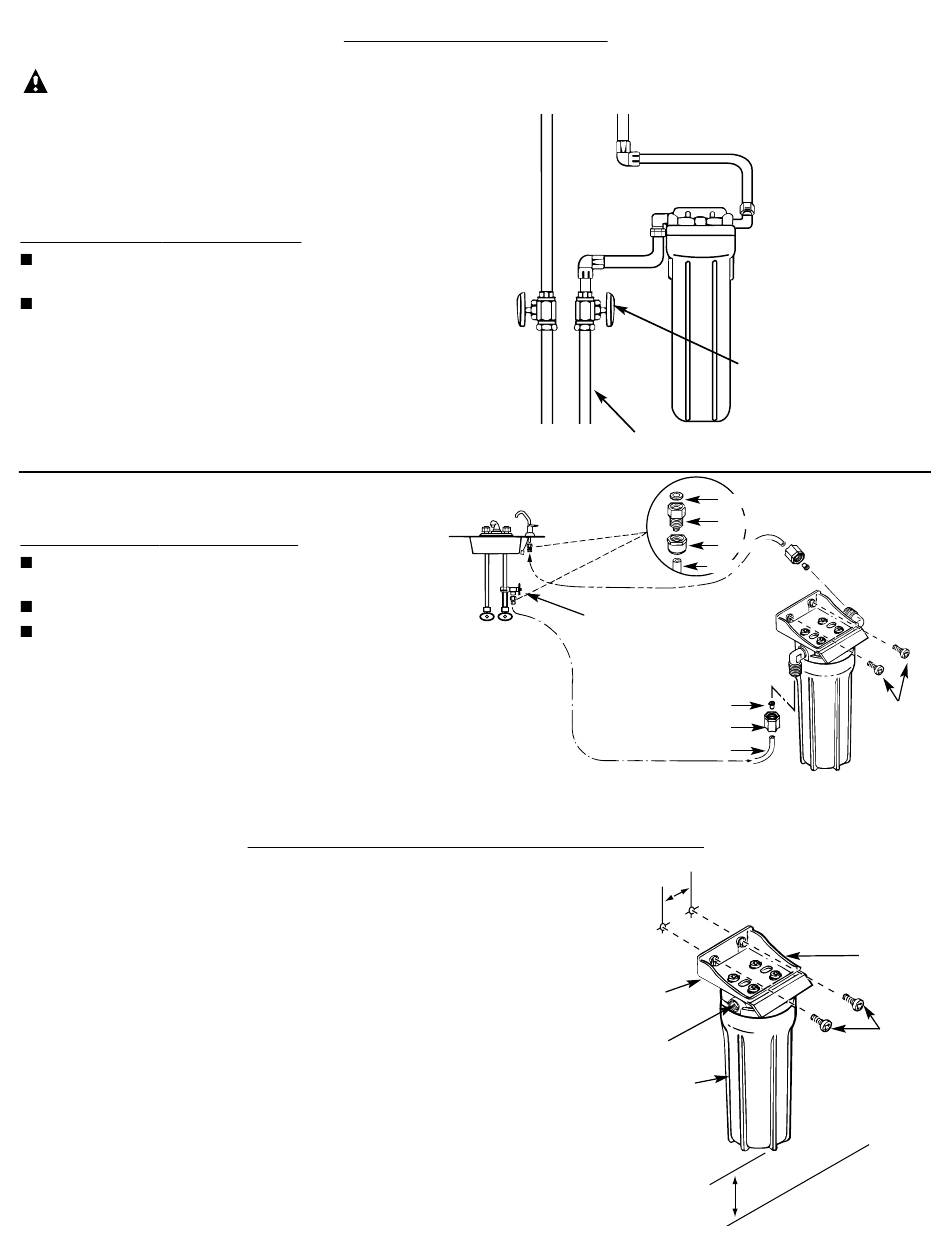

OPTIONS POUR L'INSTALLATION
Installer ce produit uniquement
FIXATION DE LA BRIDE DE MONTAGE SUR UN PLACARD
On peut utiliser la bride de montage
comme un gabarit pour marquer
l'emplacement des vis de montage.
Lors du choix de l'emplacement de
fixation de la bride, veiller à disposer
d'un espace libre de 1
au-dessous des corps de filtre pour
permettre leur extraction, et d'un
espace suffisant des deux côtés pour
le raccordement des canalisations.
Canalisation d'eau froide
Robinet
d'eau filtrée
Évier
Robinet d'arrêt
Eau
Eau
chaude
froide
⁄
po à 2 po
1
2
Bride du
montage
Entrée
d'eau
2
Robinet d'arrêt
Joint
Raccord d'adaptation
Écrou
Tube
Arrivée d'eau
Virole insérée
Écrou
Tube
2-3/4 po
Corps
de filtre
1-1 ⁄ 2 po
à 2 po
Sortie
d'eau
2 vis de
montage
Sortie d'eau
Vis de
montage
