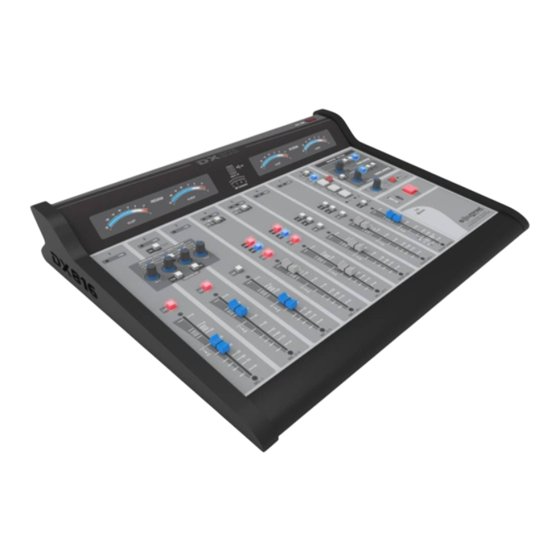

Solidyne DX-816 Manual
Consolas compactas
Ocultar thumbs
Ver también para DX-816:
- Manual de instrucciones (33 páginas) ,
- El manual del propietario (35 páginas) ,
- El manual del propietario (35 páginas)
Manuales relacionados para Solidyne DX-816
Resumen de contenidos para Solidyne DX-816
- Página 1 CONSOLAS COMPACTAS SERIE DX Manual de desarme y opcionales :consolas: DX-816 DX-822 D612 Noviembre 2021 WWW:SOLIDYNEPRO.COM...
-
Página 2: Reemplazo De Atenuadores
Contenidos 1. Reemplazo de atenuadores 2. Desmontar módulos y Bluetooth en modelos DX-816 y DX-822 3. Desarme y módulo Bluetooth en modelos D-612 4. Actualización o cambio del firmware (todos los modelos /AoIP) 5. Configuración firmware UPStreamer para Icecast/Showtcast (todos los modelos /AoIP) 1 Reemplazo de atenuadores En todas las consolas los atenuadores están y conectorizados y montados al chasis con tonillos. -
Página 3: Procedimiento (Módulos Master Y Bluetooth)
MÓDULO MASTER (salidas y moitoreo) 2.1 Procedimiento (módulos Master y Bluetooth) Se muestra el desarme de los módulos Master y Bluetooth en DX-816. El procedimiento para retirar otros módulos es muy similar. 1. Remover el tornillo de sujeción del módulo en el panel trasero. - Página 4 (flecha verde). 5. Retirar los conectores del atenuador (1); módulos AoIP (2) y vúmentros (3). 6. Levantar la placa para desconectar el cable plano de buses (4). SOLIDYNE Manual de desarme y opcionales Página 4...
-
Página 5: Desarme Y Módulo Bluetooth En Modelos D-612
2. Quitar los 2 tornillos de sujeción del panel trasero. El panel quedará sujeto a la placa principal por los conectores. 3. Para desmontar la placa principal, desconectar los atenuadores y el parlante (rojo) y quitar los los tornillos de sujeción (amarillo): SOLIDYNE Manual de desarme y opcionales Página 5... - Página 6 5. Desconectar de la placa principal el cable plano de la torreta. ¡ATENCIÓN! Este conector está adherido. Embeberlo con alcohol isopropílico utilizando un hisopo para ablandar el adhesivo. SOLIDYNE Manual de desarme y opcionales Página 6...
- Página 7 6. Para retirar la torreta, remover los 2 tornillos de sujeción y desconectar el cable del LED. 7. La interfaz Bluetooth está montada a la placa de torreta. ¡ATENCIÓN! El conector está adherido. Para desmontarla, aplicar con un hisopo alcohol isopropílico para ablandar el adhesivo. SOLIDYNE Manual de desarme y opcionales Página 7...
-
Página 8: Cambio De Firmware (Upstreamer) En Modelos /Aoip
DW\IP.exe El archivo descargado es un ZIP auto-ejecutable. Al ejecutar el archivo se genera una carpeta llamada “Solidyne IP discovery”, que contiene las aplicaciones e instrucciones necesarias. Busque en esa carpeta el documento leame- readme.txt y siga las indicaciones según el caso. - Página 9 UPGRADES. La descarga requiere que el usuario solicite acceso a través de un formulario web. En este punto es posible: a) cargar una versión actual del firmware STL b) cambiar el firmware STL por la versión Upstreamer para uso con servidores Icecast/showtcast SOLIDYNE Manual de desarme y opcionales Página 9...
-
Página 10: Configuración Firmware Upstreamer Para Icecast/Showtcast
(streaming destination) y la contraseña (password) para Showtcast. Para introducir el destino, ir a la opción ADVANCED SETTINGS → STREAMING. La contraseña se define en la opción SECURITY (ver el punto 4). SOLIDYNE Manual de desarme y opcionales Página 10... - Página 11 3. Dentro de las opciones Advanced Settings, seleccionar Audio para configurar las opciones ingresando formato y calidad deseada. Por ejemplo, para generar un streaming de 65kbps: Linea Stereo MPEG1/44,1 Khz VBR, Quality =1 SOLIDYNE Manual de desarme y opcionales Página 11...
- Página 12 4. Dentro de las opciones Advanced Settings, seleccionar Security. Definir en el campo la contraseña provista por la empresa proveedora del servicio ecast/Shoutcast Icecast/Showcast. “Apply” 5. Click en Boton . El equipo se reiniciará aplicando los parámetros configurados. SOLIDYNE Manual de desarme y opcionales Página 12...
