KROHNE OPTISONIC 6300 P Guía Rápida

Quick Start
Quick Start

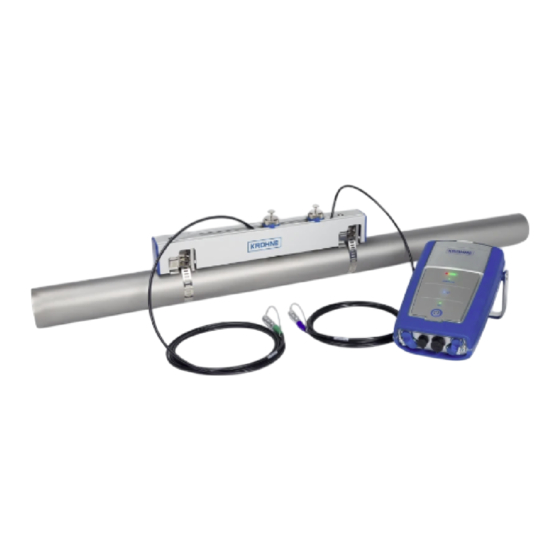

OPTISONIC 6300 P
Caudalímetro ultrasónico Clamp-on portátil para líquidos
La instalación, ensamblaje, puesta en marcha y mantenimiento sólo pueden ser realizados por personal
entrenado. Compruebe la placa de identificación para conocer las condiciones de funcionamiento correctas.
Este equipo cumple los requisitos de la Directiva de Baja Tensión. No conecte los equipos a la alimentación
antes de leer las instrucciones descritas en el manual.
El operador es el único responsable del uso de este equipo por lo que concierne a la idoneidad, el uso previsto
y la resistencia a la corrosión de los materiales utilizados con los líquidos medidos.
No se permite el uso de este equipo en lugares peligrosos ni en atmósferas con gases explosivos.
General Rango de diámetros y versiones del raíl
Ta = -10...+45°C / +14...+113°F
Tp = -40...+120°C / -40...+248°F
Las temperaturas máximas ambiente y de
proceso dependen de la versión (por ej., el
material del recubrimiento, el tamaño), la clase
de temperatura y de protección y la temperatura
máxima de la superficie del sensor.
03/2022 - 4009258401 - OPTISONIC 6300 P R01 es
1 raíl
Modo W
Modo V
Pequeño DN15...50 / 0.5...2" Mediano DN200...2000 / 8...80"
Mediano DN50...250 / 2...10" Grande DN200...4000 / 8...160"
Para la configuración inicial, le recomendamos encarecidamente consultar también los manuales correspondientes.
General
Configuración del sistema
1 Conexión eléctrica
Todo el trabajo relacionado con las conexiones eléctricas sólo se puede llevar a cabo con la
alimentación desconectada. ¡Tome nota de los datos de voltaje en la placa de identificación! ¡Siga las
regulaciones nacionales para las instalaciones eléctricas!
Se deben seguir sin excepción alguna las regulaciones de seguridad y salud ocupacional regionales.
Cualquier trabajo hecho en los componentes eléctricos del equipo de medida debe ser llevado a cabo
únicamente por especialistas entrenados adecuadamente.
Cargue completamente la batería del convertidor de señal antes de utilizarlo.
Conexiones eléctricas del convertidor de señal
2 raíles
Modo V
Modo Z
1
Placa de identificación del equipo
Compruebe la placa de identificación del equipo para
asegurarse de que el equipo entregado es el que indicó en su
pedido.
Compruebe si hay daños
antes de cada uso
Adaptador de corriente 12V DC (cargador),
datos de la alimentación de red:
100...240 VAC (Vnom), 50...60 Hz
12 VDC, 2.33 A, Pmax 28 W
Medida canal (A-B) 1 / 2 haces
A - B
1 2 Conexión del cable del sensor
Conexiones I/O
3
Conexión de la alimentación de red
4
2
