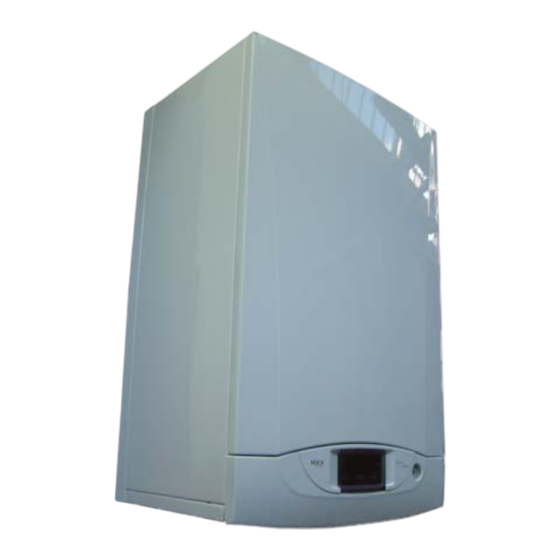

- Página 1 VEGA PLUS 24 AIM, 24 AIFM, 28 AIM, 28 AIFM Caldera mural de gas Caldeira mural a gás Instrucciones de Instalación, Instruções de Instalação, Montaje y Funcinamiento Montagem e Funcionamento para el INSTALADOR para o INSTALADOR...
-
Página 2: Tabla De Contenido
Estimado Cliente, Nuestra Empresa opina que la nueva caldera ROCA satisfará todas sus exigencias. La compra de un producto ROCA garantiza lo que Ud. se espera: un buen funcionamiento y un uso simple y racional. Le pedimos que no ponga aparte estas instrucciones sin leerlas: contienen informaciones útiles para una correcta y eficiente gestión de su caldera. -
Página 3: Advertencias Generales
1. ADVERTENCIAS GENERALES Las notas y las instrucciones técnicas indicadas a continuación se dirigen a los instaladores de modo que puedan efectuar una instalación perfecta. Las instrucciones concernientes al encendido y la utilización de la caldera están contenidas en la parte destinada al usuario. El proyecto, la instalación y el mantenimiento de las instalaciones es competencia exclusiva de personal cualificado y deberá... -
Página 4: Plantilla De Fijación De La Caldera A La Pared
3. PLANTILLA DE FIJACIÓN CALDERA A LA PARED Determinada la exacta ubicación de la caldera fijar la plantilla a la pared. Efectuar la puesta en obra de la instalación empezando por la posición de las uniones hídricas y gas presentes en el travesaño inferior de la plantilla. -
Página 5: Equipamientos Presentes En El Embalaje
5. EQUIPAMIENTOS PRESENTES EN EL EMBALAJE • plantilla • grifo gas (15) • grifo entrada agua (16) • juntas • juntas telescópicas • tacos 12 mm y tirafondos Figura 7 6. INSTALACIÓN DE LOS CONDUCTOS DE DESCARGA - ASPIRACIÓN La instalación de la caldera puede ser efectuada con faci- lidad y flexibilidad gracias a los accesorios suministrados y descritos a continuación. - Página 6 ... conducto de descarga - aspiración coaxial (concéntrico) Este tipo de conducto permite la descarga de los productos de la combustión y la aspiración del aire comburente ya sea fuera del edificio, como en conductos de humo de tipo LAS. La curva coaxial de 90° permite conectar la caldera a los conductos de descarga-aspiración en cualquier dirección, gracias a la posibilidad de rotación de 360°.
-
Página 7: Ejemplos De Instalación Con Conductos Horizontales
6.1 EJEMPLOS DE INSTALACIÓN CON CONDUCTOS HORIZONTALES L max = 4 m (60/100) L max = 4 m (60/100) L max = 12 m (80/125) L max = 12 m (80/125) L max = 3 m (60/100) L max = 3 m (60/100) L max = 11 m (80/125) - Página 8 Para instrucciones más detalladas sobre las modalidades de montaje de los accesorios véase las noticias técnicas que acompañan los accesorios mismos..conductos de descarga-aspiración separados Este tipo de conducto consiente la descarga de los productos de la combustión ya sea fuera del edificio, como en con- ductos de humo individuales.
-
Página 9: Ejemplos De Instalación Con Conductos Separados Horizontales
6.4 EJEMPLOS DE INSTALACIÓN CON CONDUCTOS SEPARADOS HORIZONTALES Importante - La pendiente mínima, hacia el exterior, del conducto de salida debe ser de 1 cm por metro de longitud. En el caso de la instalación del Kit recolector de la condensación la pendiente del conducto de descarga debe estar dirigida hacia la caldera. -
Página 10: Conexión Eléctrica
7. CONEXIÓN ELÉCTRICA La seguridad eléctrica del aparato se obtiene sólo cuando el mismo está correctamente conectado a una eficaz instalación de puesta a tierra, realizada de conformidad con las Normas vigentes de seguridad de las instalaciones. La caldera debe ser conectada eléctricamente a una red de alimentación 230 V monofásica + tierra, por medio del cable de tres hilos del equipamiento base, respetando la polaridad Línea-Neutro. -
Página 11: Modalidades De Cambio Gas
9. MODALIDADES DE CAMBIO GAS El Servicio de Asistencia Técnica autorizado puede transformar la caldera de modo que sea utilizada con gas metano (G. 20) o gas líquido (G. 30, G. 31). Las operaciones a efectuar en secuencia son las siguien- Valvúla SIT tes: mod. - Página 12 T abla presión en el quemador - potencia producida 24 AIFM 28 AIFM Tipo de gas Diámetro inyectores (mm) 1,18 0,69 0,69 1,18 0,69 0,69 Potencia reducida (mbar) Potencia nominal (mbar) 20,6 26,3 28,1 35,6 N° inyectores N° 1 diafragma (diámetro mm) –...
-
Página 13: Visualización De Información
10. VISUALIZACIÓN DE INFORMACIÓN 10.1 INFORMACIÓN EN PANTALLA AL ENCENDER Para encender la caldera, proceda del siguiente modo: • Conecte la caldera a la corriente eléctrica. Cuando la caldera está conectada a la alimentación eléctrica, durante unos 10 segundos, la pantalla visualiza la si- guiente información: 1. -
Página 14: Visualización De Anomalías
• Pulse las teclas de regulación de la temperatura del agua caliente sanitaria ( ) para visualizar la siguiente información: A00: valor (°C) instantáneo de la temperatura del agua caliente sanitaria (A.C.S.); A01: valor (°C) instantáneo de la temperatura exterior (con sonda exterior conectada); A02: (%) de corriente al modulador (100% = 230 mA METANO - 100% = 310 mA GLP);... -
Página 15: Configuración De Los Parámetros
11. CONFIGURACIÓN DE LOS PARÁMETROS Para configurar los parámetros de la caldera, pulse a la vez la tecla R y la tecla ) durante al menos 6 segundos. Cuando la función está activada, en la pantalla se visualiza la indicación “F01” alternada con el valor del parámetro visualizado. Modificación de parámetros •... -
Página 16: Dispositivos De Regulación Y Seguridad
12. DISPOSITIVOS DE REGULACIÓN Y SEGURIDAD La caldera es construida para satisfacer todas las prescripciones de las Normativas europeas de referencia; en particular, está provista de: • Presostato del aire para modelos a flujo forzado (24 AIFM - 28 AIFM) Este dispositivo impide que se encienda el quemador principal si el circuito de evacuación de humos no es perfectamente eficiente. -
Página 17: Posicionamiento Electrodo De Encendido Y Detección Llama
13. POSICIONAMIENTO ELECTRODO DE ENCENDIDO Y DETECCIÓN LLAMA Figura 14 INSTRUCCIONES PARA EL INSTALADOR... -
Página 18: Control De Los Parámetros De Combustión
14. CONTROL DE LOS PARÁMETROS DE COMBUSTIÓN Para la medición en obra del rendimiento de combustión y de la higienicidad de los productos de la combustión, los modelos de calderas de flujo forzado estan provistos de dos tomas situadas en la unión concéntrica y destinadas a este uso específico. -
Página 19: Vaciado Del Agua Contenida En El Depósito Acumulador
16. VACIADO DEL AGUA CONTENIDA EN EL HERVIDOR El vaciado del agua contenida en el depósito acumulador puede ser efectuado procediendo como se describe a seguir: • cerrar la llave de entrada de agua sanitaria; • abrir una llave de uso; •... -
Página 20: Diagrama Funcional Circuitos
18. DIAGRAMA FUNCIONAL CIRCUITOS 18.1 - 24 AIM - 28 AIM salida entrada retorno impulsión sanitario sanitario calefacción calefacción Figura 17 Leyenda: 14 manómetro 15 grifo gas 30 rampa gas con inyectores 16 grifo entrada agua 31 quemador 32 electrodo de encendido 17 válvula de tres vías 18 presóstato diferencial hidráulico 33 electrodo de detección de llama... - Página 21 18.2 - 24 AIFM - 28 AIFM uscita entrata ritorno mandata sanitario sanitario riscaldamento riscaldamento Figura 18 Leyenda: 14 manómetro 15 grifo gas 33 electrodo de detección de llama 16 grifo entrada agua 34 intercambiador agua-humos 35 motor válvula de tres vías 17 válvula de tres vías 18 presóstato diferencial hidráulico 36 llave de descarga del depósito acumulador...
-
Página 22: Diagrama Conexión Conectores
19. DIAGRAMA CONEXIÓN CONECTORES 19.1 - 24 AIM - 28 AIM INSTRUCCIONES PARA EL INSTALADOR... - Página 23 19.2 - 24 AIFM - 28 AIFM INSTRUCCIONES PARA EL INSTALADOR...
-
Página 24: Normativa
20. NORMATIVA La instalación de la caldera debe cumplir la normativa vigente al respecto. En particular, se llama la atención sobre los siguientes puntos: - El proyecto, la instalación y el mantenimiento de las instalaciones es competencia exclusiva de personal cualificado y deberá... - Página 25 Ventilación de los locales para los aparatos del tipo B Es indispensable que a los locales en los cuales están instalados estos aparatos a gas, pueda afluir, por lo menos, tanto aire como se necesita para regular al combustión en los diferentes generadores. Es pues necesario para la aportación de aire a estos locales practicar en las paredes una aberturas que cumplan las siguientes condiciones: a) Tener una sección libre total de por lo menos 6 cm...
-
Página 26: Características Técnicas
(**) según EN 60529 BAXI S.p.A., en la constante acción de mejoramiento de los productos, se reserva la posibilidad de modificar los datos indicados en esta documentación en cualquier momento y sin previo aviso. La presente documentación constituye un soporte informativo y...
