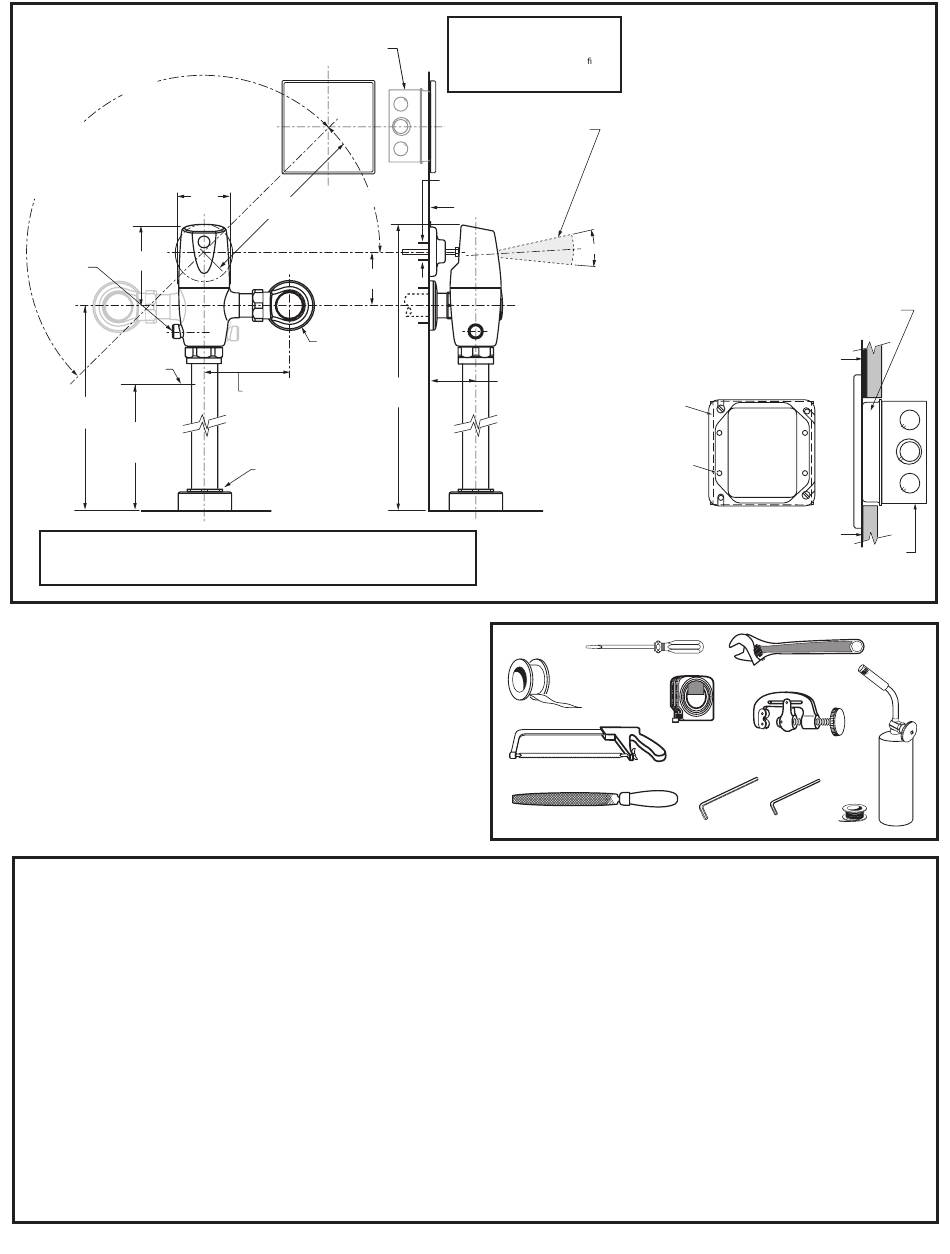

Dimensiones calculadas
Figura 1
˚
180
Instalación para mano derecha
o izquierda
Ver (Sección 7) para convertir la
válvula de descarga a una instalación
para mano izquierda.
72 mm
(2-7/8")
BOTÓN DE
116 mm
CONTROL
(4-5/8")
MANUAL
*NIVEL
CRÍTICO
293 mm
(11-1/2")
Línea central
152 mm
(6'') MÍN.
*Nota: La línea crítica (-C-L-) en el Interruptor
de vacío debe estar generalmente a 152 mm (6") sobre
el accesorio. Consulte los códigos para obtener más detalles.
HERRAMIENTAS RECOMENDADAS;
Figura 2
1.
Cinta de teflón
2.
Desarmador plano
3.
Llave inglesa
4.
Cinta métrica
5.
Segueta para metales
6.
Cortador de tubería
7.
Lima
8.
Para conexión soldada: soldadura y soplete
9.
Llave Allen de 2.5 mm
10.
Llave Allen de 1.5 mm
ANTES DE LA INSTALACIÓN
Nota: Antes de instalar la válvula de descarga Selectronic™,
se deben instalar los siguientes elementos.
1. Sanitario
2. Línea de drenaje
3. Línea de suministro de agua
IMPORTANTE:
• Toda la fontanería y el cableado eléctrico se deberá
instalar siguiendo los códigos, regulaciones y
estándares aplicables.
• Se recomienda mucho la utilización de supresores de
martilleo del agua para aplicaciones comerciales. Toda
la tubería detrás de las paredes deberá estar asegurada
y sujetada adecuadamente.
• Las líneas de suministro de agua deben calcularse para
proporcionar un volumen adecuado de agua en cada
accesorio.
VER EL DETALLE "A"
45
305 mm
(12") MÁX.
86 mm
(3-3/8")
SUMINISTRO
DN 25 mm
(1" I.P.S.)
Línea
115 mm -134 mm
central
(4-1/2") - (5-1/4")
PARA ACCESORIOS DE
VÁLVULA SUPERIOR
DE 38 mm (1-1/2")
Advertencia: Utilizar únicamente cables
y extensiones de American Standard. En
el caso que se usen cables o
extensiones externas, o cualquier
componente sea cortado o modi cado
de cualquier manera, se anulará la
garantía.
ZONA DE DETECCIÓN
400 mm - 800 mm
(15-3/4" a 31-1/2")
ORIFICIO PARA
CONDUCTO DE 51 mm (2")
˚
PARED TERMINADA
4"SQ (de 102 mm). La TAPA DE DISPOSITIVO DE CAJA (ENYESAN EL ANILLO)
57 mm -137 mm
409 mm
(2-1/4") - (5-3/8")
(16-1/8")
DE YESO DE MODO QUE LOS
4" SQ. (de 102 mm). X 2-1/8" (54 mm) CAJA PROFUNDAMENTE ELÉCTRICA
4" SQ. (de 102 mm). X 2-1/2" (de 64 mm) ARMARIO DE DISTRIBUCIÓN PROFUNDO
Figura 2
• Descargue todas las líneas de agua antes de la
operación (Ver paso 6). La suciedad y los residuos
pueden hacer que la descarga ocurra continuamente.
• Con la excepción de la entrada de paro de alimentación,
NO USE sellador para tuberías o grasa de plomería en
ningún componente de la válvula o unión.
• Proteja el cromado o terminado especial del fluxómetro.
NO USE herramientas dentadas en superficies pulidas
para instalar o dar servicio a estas válvulas. Vea también
la sección "Cuidado y limpieza" en este manual.
• Este producto contiene componentes mecánicos y/o
eléctricos que están sujetos al desgaste normal. Se
deberán revisar estos componentes de manera regular
y reemplazarse según sea necesario para mantener el
funcionamiento de la válvula.
2
DESCRIPCIÓN GENERAL:
VÁLVULA DE DESCARGA
DE PROXIMIDAD SELECTRONIC™
PARA INODORO
Fluxómetro expuesto para accesorios
con válvula superior de 38 mm (1-1/2")
Válvula de descarga exclusiva,
auto-limpiadora tipo pistón, con operación
de proximidad y control manual de
anulación. Opera con CA. Presión de
operación recomendada de 25 psi
(1.72 bar) (en flujo) a 80 psi (5.52 bar)
(estática). Puede instalarse para mano
izquierda y derecha. La zona de detección
15˚
puede ajustarse manualmente o con
control remoto opcional.
3/4" (19 mm) Hubbel-RACO de de alto #779 o IGUAL
W/Appleton opcional: #4SDI o ARMARIO DE DISTRIBUCIÓN IGUAL.
PARED DE AZULEJO TERMINADA
APERTURA DE LA
PARED TERMINADA
NOTE: INSTALE EL ANILLO
AGUJEROS DE TORNILLO
ESTÉN A LA IZQUIERDA Y
LA DERECHA DE LA CAJA.
PARED DE YESO TERMINADA
Hubbel-RACO #8231 O IGUAL (POR CONTRATISTA).
O
APPLETON #4SDI O IGUAL (POR CONTRATISTA).
2
1
3 m
4
(10')
5
7
9
(POR CONTRATISTA).
DETALLE "A"
3
6
8
10
M965219_Sp REV. 1.9
