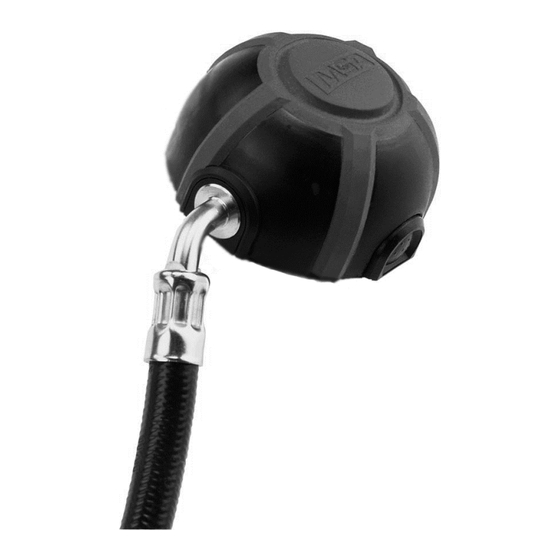

- Página 1 Manual de funcionamiento AutoMaXX-ASE Regulador a demanda de presión positiva N.º de referencia: 10153024/00 MSAsafety.com...
- Página 2 MSA AUER GmbH D-12059 Berlín Thiemannstraße 1 Alemania © MSA AUER GmbH. Todos los derechos reservados...
-
Página 3: Tabla De Contenido
Índice Índice Normativas de seguridad ..............4 1.1. Uso correcto ................4 1.2. Información sobre responsabilidad ........... 5 1.3. Medidas preventivas y de seguridad ......... 5 1.4. Serie ..................5 ... -
Página 4: Normativas De Seguridad
Esto mismo se aplica, de forma especial, a las modificaciones no autorizadas del equipo y a los trabajos de puesta en funcionamiento que no hayan sido llevados a cabo por MSA o por personal autorizado. -
Página 5: Información Sobre Responsabilidad
Normativas de seguridad 1.2. Información sobre responsabilidad MSA no acepta ninguna responsabilidad en aquellos casos en los que el producto haya sido utilizado de forma inapropiada o para fines no previstos. La selección y el uso del producto son responsabilidad exclusiva del operador. -
Página 6: Descripción
Descripción Descripción Regulador a demanda de presión positiva (RD) Fig. 1 Vista despiezada – Regulador a demanda de presión positiva Botón rojo de mando Marca: año de fabricación Carcasa Botón de barrido Diafragma 10 Resorte de presión positiva Tapón protector 11 Cazoleta del diafragma Línea de media presión 12 Botón negro de mando... -
Página 7: Funcionamiento
Funcionamiento Funcionamiento 3.1. Preparación del dispositivo ¡Advertencia! El regulador a demanda solo debe utilizarse si ha sido sometido a un mantenimiento y una comprobación completos. Si se ha detectado algún tipo de avería o defecto antes de usarlo, no se debe utilizar el regulador a demanda bajo ninguna circunstancia. -
Página 8: Puesta En Funcionamiento Del Automaxx
Funcionamiento Ayuda durante la colocación El acoplamiento del AutoMaXX a la máscara y su inspección deben ser realizados por una segunda persona. 3.3. Puesta en funcionamiento del AutoMaXX Para activarlo, inhale con fuerza la primera vez o pulse el botón de barrido. -
Página 9: Cuidados Y Mantenimiento
Deben llevarse registros de inspección y servicio. Utilice siempre piezas originales de MSA. El mantenimiento y las reparaciones deberán ser realizados por MSA o por centros de asistencia autorizados. No está permitido realizar modificaciones de los dispositivos o componentes lo cual podría comportar la pérdida de la homologación. -
Página 10: Limpieza / Desinfección
Cuidados y mantenimiento 4.3. Limpieza / desinfección ¡Advertencia! Durante la limpieza, asegúrese de que no entre ningún fluido en el AutoMaXX a través de la línea de media presión. Los fluidos pueden dañar los componentes internos. (1) Apague el AutoMaXX. (2) Bloquee la línea de media presión con un tapón o conéctela a la media presión. - Página 11 Cuidados y mantenimiento (6) Con una mano, pulse y mantenga pulsados ambos botones de mando. Al mismo tiempo, con la otra mano, presione ambos enganches rápidos y extraiga el tapón protector. (7) Con el tapón protector desmontado, tire de la abrazadera plateada (clip en U) extrayéndola de la carcasa.
- Página 12 Cuidados y mantenimiento ¡Atención! Asegúrese de que el diafragma no está suelto ni retorcido. (6) Coloque el tapón protector: Pulse a la vez ambos botones de mando y deslice el tapón protector hasta que, de forma visible y audible, ...
-
Página 13: Comprobación Y Sustitución Del Diafragma
Cuidados y mantenimiento 4.4. Comprobación y sustitución del diafragma Desmontaje (1) Desacople el AutoMaXX de la línea de media presión. (2) Extraiga el tapón protector del AutoMaXX de la siguiente manera: Con una mano, pulse y mantenga pulsados ambos botones de mando. -
Página 14: Comprobación De Estanqueidad
Cuidados y mantenimiento 4.6. Comprobación de estanqueidad Compruebe la estanqueidad del AutoMaXX sin media presión y con media presión. Sin media presión (1) Apague el AutoMaXX con el botón de mando rojo. (2) Conecte el AutoMaXX al dispositivo de prueba. Utilice un adaptador de conexión. -
Página 15: Comprobación De La Presión De Cierre
20 °C. 4.10. Fallo de funcionamiento En caso de producirse una avería en el AutoMaXX, este debe ser inspeccionado por MSA o por el personal de servicio debidamente formado. AutoMaXX - ASE... -
Página 16: Datos Técnicos
Datos técnicos Datos técnicos Presión de : 4 – 8,5 bar dinámicos funcionamiento Temperatura de : de -40°C a +60°C funcionamiento : El AutoMaXX cumple con la Directiva Homologaciones 89/686/CEE. Los reguladores a demanda de la serie AutoMaXX han sido homologados como componentes de un equipo de protección respiratoria de aire comprimido según la Sección 6 de conformidad con la norma... -
Página 17: Información Para Pedidos
Información para pedidos Información para pedidos 7.1. Reguladores a demanda de presión positiva Descripción Referencia AutoMaXX-ASE-G* 10147639-SP AutoMaXX-ASE-G, Y-FF* 10159835-SP *Si el AutoMaXX-ASE fuera a conectarse a la máscara 3S-PF-IH Basic, debe utilizarse el mando AutoMaXX (10032070). El mando debe solicitarse siempre por separado. 7.2. - Página 18 MSA in the World www.MSAsafety.com For local MSA contacts please go to our web site MSAsafety.com...
