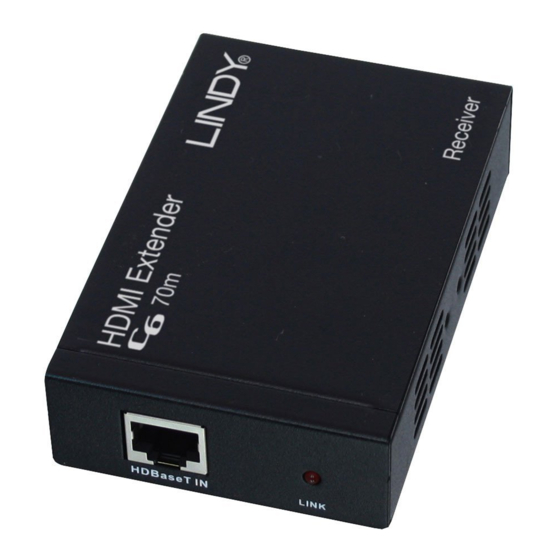

- Página 1 70m Cat.6 HDMI 4K30 & IR HDBaseT Extender with PoC User Manual Eng lis h Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano Manual de Usuario Español No. 38139 V2 lindy.com © LINDY Group - SIXTH EDITION (March 2022)
- Página 2 !!! IMPORTANT !!! Only use a direct Cat.5e/6/7 cable connection between the HDBaseT ports. Do not connect these ports to Network or Ethernet equipment or any active components !!!! WICHTIG !!!! Verwenden Sie AUSSCHLIEßLICH eine direkte Kabelverbindung zwischen den HDBaseT Anschlüssen aber NIEMALS eine Netzwerkverbindung oder Ethernet oder irgendwelche aktiven Komponenten !!! ATTENTION !!!
-
Página 3: Safety Instructions
User Manual English Safety Instructions ! WARNING ! Please read the following safety information carefully and always keep this document with the product. Failure to follow these precautions can result in serious injuries or death from electric shock, fire or damage to the product. Touching the internal components or a damaged cable may cause electric shock, which may result in death. - Página 4 Thank you for purchasing the 70m Cat.6 HDMI 4K30 & IR HDBaseT Extender with PoC. This product has been designed to provide trouble free, reliable operation. It benefits from both a LINDY 2-year warranty and free lifetime technical support. To ensure correct use, please read this manual carefully and retain it for future reference.
- Página 5 User Manual English Specification HDMI 1.4, 10.2Gbps Compliant HDCP Pass-through The following distance and resolution combinations are possible when using high quality Cat.6 U/UTP or F/UTP cable: 70m: 1920x1080@60Hz 4:4:4 8bit 3D@1920x1080 40m: 3840x2160@30Hz 4:4:4 8bit ...
- Página 6 User Manual English Installation and Operation Transmitter Front and Rear 1. Power LED: Indicates Power. 2. 24V DC: Connect the 24VDC 1A PSU to an AC wall outlet and securely connector to the transmitter or receiver. This is only required at one side of the installation. 3.
- Página 7 User Manual English 1. Connect an HDMI source device to the Transmitter unit using HDMI cable. 2. Connect one end of the Cat.6/7 cable to the HDBaseT Out port on the Transmitter and the other end to the HDBaseT In port of the Receiver. U/UTP or F/UTP solid core installation cables are recommended.
- Página 8 Lindy regularly checks and tests our product range to ensure maximum compatibility and performance. For the most up to date version of this manual, please refer to your local Lindy website, search for the relevant part number and find the manual under Downloads.
-
Página 9: Sicherheitshinweise
Benutzerhandbuch Deutsch Sicherheitshinweise ! GEFAHR ! Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf. Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen. Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann. - Página 10 Deutsch Einführung Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 70m Cat.6 HDMI 4K30 & IR HDBaseT Extender mit PoC unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support.
- Página 11 Benutzerhandbuch Deutsch Spezifikationen HDMI 1.4, 10.2Gbit/s HDCP Pass-through Die folgenden Entfernungen und Auflösungen sind möglich, wenn ein hochwertiges Cat.6 U/UTP- oder F/UTP-Kabel verwendet wird: 70m: 1920x1080@60Hz 4:4:4 8Bit 3D@1920x1080 40m: 3840x2160@30Hz 4:4:4 8Bit 1920x1080@60Hz 4:4:4 8Bit ...
- Página 12 Benutzerhandbuch Deutsch Installation und Betrieb Transmitter Vorder- und Rückseite 1. Power LED: Leuchtet bei aktiver Stromversorgung. 2. 24VDC: Schließen Sie das 24VDC 1A Netzteil an eine Steckdose an und verbinden Sie es mit dem Sender oder Empfänger. Dies ist nur an einer Seite der Installation erforderlich. 3.
- Página 13 Benutzerhandbuch Deutsch 1. Verbinden Sie eine HDMI-Quelle mit dem Transmitter mit einem HDMI-Kabel. 2. Schließen Sie ein Ende des Cat.6/7-Kabels am HDBaseT Out Port des Transmitters und das andere Ende am HDBaseT In Port des Receivers an. Verwenden Sie U/UTP oder F/UTP Kabel mit starren Adern (solid core).
- Página 14 Verringern Sie die Kabellänge der verwendeten Cat.6/7- oder HDMI-Kabel oder verwenden Sie ein höherwertiges Verbindungskabel. Lindy prüft und testet die Produktpalette regelmäßig, um maximale Kompatibilität und Leistung sicherzustellen. Die aktuellste Version dieses Handbuchs finden Sie auf Ihrer lokalen Lindy-Website, suchen Sie nach der entsprechenden Artikelnummer und laden das Handbuch herunter.
- Página 15 Manuel Utilisateur Français Consignes de sécurité ! ATTENTION ! Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit. Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit. Toucher les composants internes ou un câble endommagé...
- Página 16 Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cet extender HDBaseT HDMI 4K30 & IR 70m avec PoC est soumis à une durée de garantie LINDY de 2 ans et d’une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence...
- Página 17 Manuel Utilisateur Français Spécifications Conforme HDMI 1.4, 10.2Gbit/s Pass-through HDCP Les distances et résolutions suivantes sont possibles avec l’utilisation de câble Cat.6 U/UTP ou F/UTP de haute qualité. 70m : 1920x1080@60Hz 4:4:4 8bit 3D@1920x1080 40m : 3840x2160@30Hz 4:4:4 8bit ...
- Página 18 Manuel Utilisateur Français Installation et Utilisation Emetteur panneau avant et arrière 1. LED Power : indique que l’émetteur est alimenté. 2. 24V DC : Connectez l’alimentation 24VDC 1A à une prise secteur et la prise DC de façon sécurisée à l’émetteur ou au récepteur. Ceci n’est nécessaire qu’à un seul bout de l’installation. 3.
- Página 19 Manuel Utilisateur Français Important ! Avant de débuter l’installation, assurez-vous que tous les appareils sont hors tension. 1. Connectez une source HDMI à l’émetteur en utilisant un câble HDMI. 2. Connectez une extrémité du câble Cat.6/7 au port HDBaseT Out sur l’émetteur et l’autre extrémité au port HDBaseT In sur le récepteur.
- Página 20 Lindy vérifie et teste régulièrement sa gamme de produits pour garantir une compatibilité et des performances maximales. Pour obtenir la version la plus récente de ce manuel, veuillez consulter le site web Lindy de votre pays, rechercher le numéro de pièce correspondant et trouver le manuel sous ‘’Manuel d’utilisation’’.
- Página 21 Manuale Italiano Istruzioni di sicurezza ! ATTENZIONE ! Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto. La mancata osservanza di queste precauzione può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto. Toccare i componenti interni o un cavo danneggiato può...
- Página 22 è stato progettato per fornire un funzionamento affidabile e senza alcun problema. Esso beneficia della garanzia LINDY di 2 anni e del supporto tecnico gratuito a vita. Per assicurare un uso corretto, si prega di leggere attentamente questo manuale e conservarlo per riferimenti futuri.
- Página 23 Manuale Italiano Specifiche Compatibile HDMI 1.4, 10.2Gbps HDCP Pass-through Le seguenti combinazioni di distanza e risoluzione sono possibili quando si usa un cavo Cat.6 U/UTP o F/UTP di alta qualità: 70m: 1920x1080@60Hz 4:4:4 8bit 3D@1920x1080 40m: 3840x2160@30Hz 4:4:4 8bit ...
- Página 24 Manuale Italiano Installation and Operation Trasmettitore: Pannello frontale e posteriore 1. LED alimentazione: Indica l'alimentazione. 2. 24V DC: Consente di collegare l'alimentatore 24VDC 1A a una presa a muro CA e di collegare saldamente il trasmettitore o il ricevitore. Questo è richiesto solo su un lato dell'installazione. 3.
- Página 25 Manuale Italiano Importante! Prima di iniziare l'installazione, assicuratevi che tutti i dispositivi siano spenti. Collegare un dispositivo sorgente HDMI all'unità di trasmissione utilizzando un cavo HDMI. Collegare un'estremità del cavo Cat.6/7 alla porta HDBaseT Out del trasmettitore e l'altra estremità alla porta HDBaseT In del ricevitore. Si raccomandano cavi solid core U/UTP o F/UTP. Per le lunghezze dei cavi, consultare le Specifiche di questo manuale.
- Página 26 Ridurre la lunghezza del cavo Cat.6/7 o HDMI usato o usare un cavo di qualità superiore. Lindy controlla e testa regolarmente la nostra gamma di prodotti per garantire la massima compatibilità e performance. Per la versione più aggiornata di questo manuale, si prega di fare riferimento al sito web...
- Página 27 Manual de Usuario España Información de seguridad ! ADVERTENCIA ! Lea atentamente la siguiente información de seguridad y guarde siempre este documento junto con el producto. El incumplimiento de estas precauciones puede provocar lesiones graves o la muerte por descarga eléctrica, incendio o daños al producto. Este dispositivo es una fuente de alimentación de tipo de conmutación y puede funcionar con voltajes de suministro en el rango de 100 a 240 VCA.
-
Página 28: Introducción
Se beneficia tanto de una garantía LINDY 3 años, así como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro. - Página 29 Manual de Usuario España Especificaciones Cumple con HDMI 1.4, 10.2Gbps Paso de señal HDCP Las siguientes combinaciones de distancia y resolución son posibles usando un cable Cat.6 U/UTP o F/UTP de alta calidad: 70m: 1920x1080@60Hz 4:4:4 8bit 3D@1920x1080 ...
- Página 30 Manual de Usuario España 3. HDBaseT Out: Puerto de salida HDBaseT. Conecte un receptor compatible HDBaseT usando un cable Cat.6 o superior para todas las señales de datos. Por favor no lo conecte a un puerto de toma de red. 4.
- Página 31 Reduzca la longitud del cable Cat.6/7 o HDMI utilizado o utilice un cable de mayor calidad. Lindy comprueba y testea periódicamente su gama de productos para garantizar la máxima compatibilidad y rendimiento. Para obtener la versión más actualizada de este manual, consulte el sitio web local de...
-
Página 32: Recycling Information
Recycling Information WEEE (Waste of Electrical and Electronic Equipment), Recycling of Electronic Products Europe, United Kingdom In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste electrical and electronic equipment. It is no longer allowable to simply throw away electrical and electronic equipment. - Página 33 Recycling Information Datenschutz-Hinweis Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.
- Página 34 Standard IEC 60950-1 or 60065 or 62368-1. LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
