Manual de instrucciones
D200100X0ES
Sensores de desplazador Fisherr 249 sin jaula
Contenido
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Introducción

Alcance del manual

Este manual de instrucciones proporciona información de mantenimiento y de pedido de piezas para los sensores de
desplazador Fisher 249 sin jaula.
Aunque un sensor 249 se envía generalmente con controlador o transmisor acoplado, este manual no incluye
información sobre utilización, instalación, calibración, mantenimiento y solicitud de piezas para el
controlador/transmisor o para la unidad completa. Esta información puede consultarse en el manual adecuado del
controlador/transmisor.
No instalar, utilizar o dar mantenimiento a un sensor 249 sin contar con una formación sólida en instalación, utilización
y mantenimiento de válvulas, actuadores y accesorios. Para evitar lesiones o daños materiales, es importante leer
atentamente, entender y seguir el contenido completo de este manual, incluidas todas sus precauciones y
advertencias de seguridad. Para cualquier pregunta sobre estas instrucciones, consultar a la oficina de ventas de
Emerson Process Management.

Descripción

Los sensores 249 están diseñados para medir el nivel de líquido, el nivel de interfase o la densidad/gravedad específica
dentro de un depósito de proceso.
www.Fisher.com
. . . . . . . . . . . . . . . .
. . . . . . . . . . . .
. . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . .

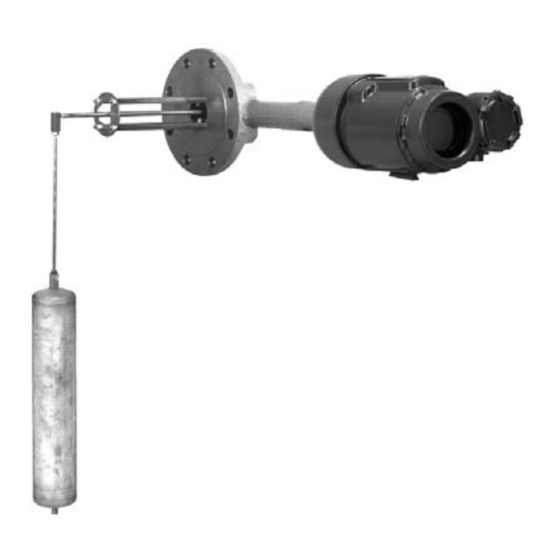

Figura 1. Sensor Fisher 249V con controlador digital
de nivel FIELDVUE™ DLC3010/DLC3020f
1
1
1
2
3
3
4
6
7
8
9
10
10
11
11
11
W3120-3 / IL
Sensores 249 sin caja
Febrero de 2011

Publicidad

Tabla de contenido
loading

Manuales relacionados para Emerson Fisher 249

Resumen de contenidos para Emerson Fisher 249

  • Página 1: Tabla De Contenido

    Alcance del manual Este manual de instrucciones proporciona información de mantenimiento y de pedido de piezas para los sensores de desplazador Fisher 249 sin jaula. Aunque un sensor 249 se envía generalmente con controlador o transmisor acoplado, este manual no incluye información sobre utilización, instalación, calibración, mantenimiento y solicitud de piezas para el...

  • Página 2: Descripción Del Número De Tipo

    Manual de instrucciones Sensores 249 sin caja Febrero de 2011 D200100X0ES Un conjunto de tubo de torsión (figura 2) y el desplazador proporcionan una indicación del nivel de líquido, nivel de la interfaz o la densidad/gravedad específica. El conjunto del tubo de torsión consta de un tubo de torsión hueco con un eje soldado en el interior en un extremo y sobresaliendo en el otro extremo.

  • Página 3: Servicios Educativos

    Acero inoxidable 316, N06600, N10276 1. No se recomienda N05500 para aplicaciones de resorte por encima de 232 _C (450 _F). Contactar a la oficina de ventas de Emerson Process Management o al ingeniero de aplicación si se requieren temperaturas mayores a este límite.

  • Página 4: Extracción Del Desplazador Y Vástago

    Manual de instrucciones Sensores 249 sin caja Febrero de 2011 D200100X0ES ADVERTENCIA Usar siempre guantes protectores, ropa adecuada y protección para los ojos cuando se realicen operaciones de mantenimiento para evitar lesiones personales. Evitar lesiones personales o daños materiales ocasionados por una liberación repentina de presión. Antes de realizar cualquier procedimiento de mantenimiento: D Liberar cualquier presión del proceso en el tanque donde esté...
  • Página 5 Manual de instrucciones Sensores 249 sin caja D200100X0ES Febrero de 2011 La acumulación de residuos del proceso en el desplazador y el vástago (clave 24) puede cambiar el peso o el desplazamiento del desplazador. Un vástago pandeado o un desplazador abollado o corroído pueden afectar el funcionamiento.

  • Página 6: Reemplazo Del Desplazador, El Resorte De Pasador, La Pieza Final Del Vástago Y El Espárrago Del Desplazador

    Manual de instrucciones Sensores 249 sin caja Febrero de 2011 D200100X0ES de quitar el cabezal del sensor, se debe quitar el resorte de pasador (clave 11). Si el desplazador se sale con el cabezal o con el brazo del tubo de torsión, tener cuidado de no dañar el desplazador o pandear el vástago cuando se haga bajar el cabezal o el brazo.

  • Página 7: Reemplazo Del Conjunto De La Barra Del Desplazador/Impulsor

    Manual de instrucciones Sensores 249 sin caja D200100X0ES Febrero de 2011 1. Después de seguir el procedimiento adecuado para quitar el cabezal del sensor y el desplazador del depósito del proceso, mover el conjunto de sensor a un área de mantenimiento adecuada. Apoyar el conjunto para evitar dañar el desplazador, el vástago del desplazador, el conjunto de barra/impulsor y las piezas asociadas.

  • Página 8: Reemplazo Del Tubo De Torsión

    Manual de instrucciones Sensores 249 sin caja Febrero de 2011 D200100X0ES Reemplazo del tubo de torsión La corrosión o las fugas a través del extremo exterior del tubo de torsión es evidencia de un deterioro en el mismo (clave 9) o en la empaquetadura del extremo del tubo de torsión (clave 14). Puede ocurrir una señal de salida del eje rotativo errática o inexistente si el casquillo del extremo interior del conjunto del tubo de torsión no se acopla al extremo de cojinete del conjunto de la barra del desplazador (clave 7).

  • Página 9: Reemplazo Del Brazo Del Tubo De Torsión Y Cambio Del Montaje

    Manual de instrucciones Sensores 249 sin caja D200100X0ES Febrero de 2011 Figura 4. Conjuntos de tubo de torsión y barra del desplazador CONJUNTO DE LA BARRA DEL DESPLAZADOR EJE ROTATIVO TUBO DE TORSIÓN EXTREMO DE TUBO EXTERIOR PLACA POSICIONADORA COJINETE DEL IMPULSOR W0145-1/IL VISTA DE DESPIECE DEL CONJUNTO DE TUBO DE TORSIÓN Y LA BARRA DEL DESPLAZADOR...

  • Página 10: Simulación De Las Condiciones De Proceso Para Calibración De Controladores Y Transmisores De Nivel Fisher

    Cómo hacer un pedido de piezas Al dirigirse a la oficina de ventas de Emerson Process Management con respecto a este equipo, indicar siempre el número de serie del sensor. Cada sensor tiene un número de serie que se encuentra en la placa de identificación (clave 54, no se muestra) pegada al brazo del tubo de torsión.

  • Página 11: Juegos De Piezas

    1. Esta pieza está disponible en una amplia variedad de materiales de construcción, dimensiones u otras especificaciones. Aquí se enumeran materiales, dimensiones o especificaciones de carácter estándar o típico. La oficina de ventas de Emerson Process Management puede ofrecer ayuda en la selección de materiales, dimensiones o especificaciones particulares.
  • Página 12 1. Esta pieza está disponible en una amplia variedad de materiales de construcción, dimensiones u otras especificaciones. Aquí se enumeran materiales, dimensiones o especificaciones de carácter estándar o típico. La oficina de ventas de Emerson Process Management puede ofrecer ayuda en la selección de materiales, dimensiones o especificaciones particulares.
  • Página 13 1. Esta pieza está disponible en una amplia variedad de materiales de construcción, dimensiones u otras especificaciones. Aquí se enumeran materiales, dimensiones o especificaciones de carácter estándar o típico. La oficina de ventas de Emerson Process Management puede ofrecer ayuda en la selección de materiales, dimensiones o especificaciones particulares.
  • Página 14 Manual de instrucciones Sensores 249 sin caja Febrero de 2011 D200100X0ES Figura 7. Construcción del sensor Fisher 249P SECCIÓN 20A2094-C / DOC...
  • Página 15 Manual de instrucciones Sensores 249 sin caja D200100X0ES Febrero de 2011 Figura 8. Construcción del sensor Fisher 249V 30A7435-C/DOC...
  • Página 16 D200100X0ES Fisher y FIELDVUE son marcas propiedad de una de las compañías de la división de negocios de Emerson Process Management, parte de Emerson Electric Co. Emerson Process Management, Emerson y el logotipo de Emerson son marcas comerciales y marcas de servicio de Emerson Electric Co. Todas las demás marcas son propiedad de sus respectivos dueños.
