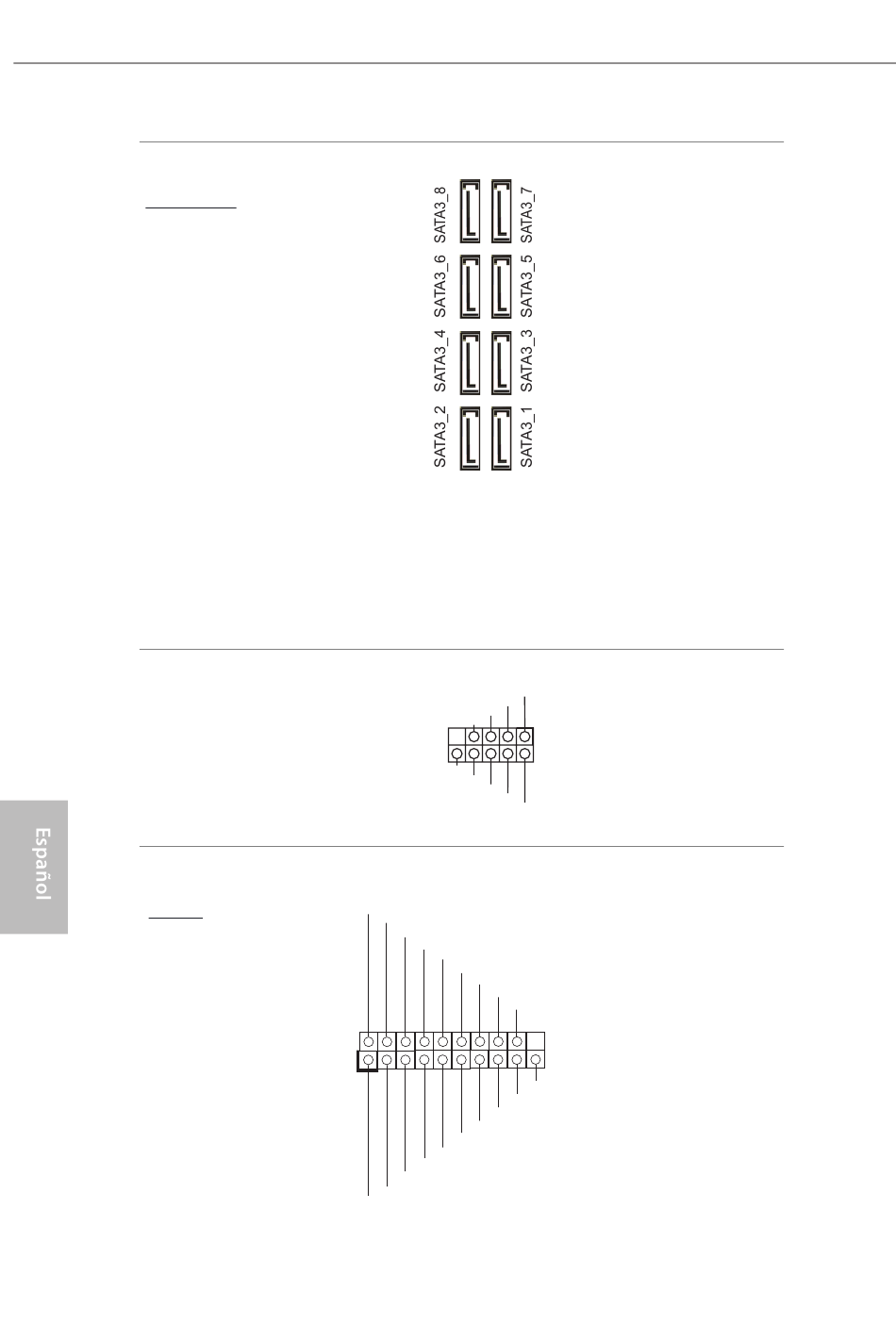

Conectores Serie ATA3
Ángulo recto:
(SATA3_1:
consulte la pág.1, nº 22) (Inferior)
(SATA3_2:
consulte la pág.1, nº 22) (Superior)
(SATA3_3:
consulte la pág.1, nº 21) (Inferior)
(SATA3_4:
consulte la pág.1, nº 21) (Superior)
(SATA3_5:
consulte la pág.1, nº 20) (Inferior)
(SATA3_6:
consulte la pág.1, nº 20) (Superior)
(SATA3_7:
consulte la pág.1, nº 19) (Inferior)
(SATA3_8:
consulte la pág.1, nº 19) (Superior)
Base de conexiones USB 2.0
(USB_1_2 de 9 contactos)
(consulte la pág. 1, nº 32)
Base de conexiones USB 3.2 Gen1
Vertical:
(USB3_3_4 de 19 contactos)
(consulte la pág. 1, nº 31)
116
USB_PWR
P-
P+
GND
DUMMY
GND
P+
P-
USB_PWR
IntA_PA_D+
IntA_PA_D-
GND
IntA_PA_SSTX+
IntA_PA_SSTX-
GND
IntA_PA_SSRX+
IntA_PA_SSRX-
Vbus
1
IntA_PB_SSRX-
IntA_PB_SSRX+
GND
IntA_PB_SSTX-
IntA_PBA_SSTX+
GND
IntA_PB_D-
IntA_PB_D+
Dummy
Estos ocho conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Esta placa base tiene otra
base de conexiones. Cada
1 base de conexiones USB 2.0
admite dos puertos.
Hay dos bases de conexiones
en esta placa base. Cada
base de conexiones USB 3.2
Gen1 admite dos puertos.
Vbus
