Proline Promag 10
3.2 Conexión del cable de conexión de la versión remota
3.2.1 Cable de conexión de Promag W y P

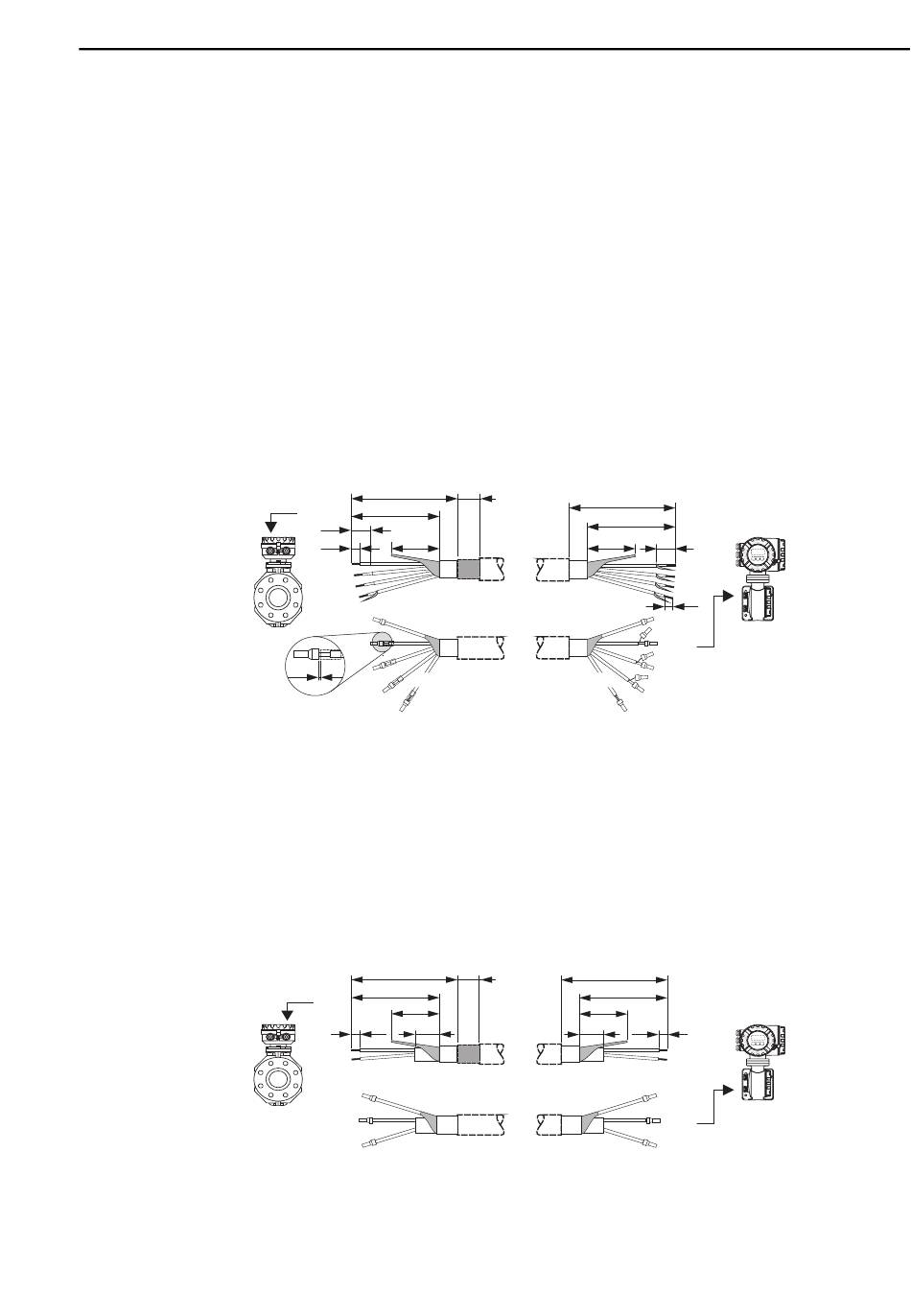

Terminación del cable de conexión
Termine el cable de señal y el cable de corriente de las bobinas tal como ilustra la figura de abajo
(detalle A).
Dote los conductores del cable delgado con casquillos terminales (detalle B).
Terminación del cable de señal
Asegúrese de que los casquillos terminales no entren en contacto con el blindaje de los cables
por el lado del sensor. Distancia mínima = 1 mm (0,04 pulgadas), excepción "GND" = cable
verde.
mm (pulgadas)
a* = 170 (6,69)
b* = 20 (0,79)
c=80 (3,15)
d=17 (0,67)
e=8 (0,31)
f=50 (1,97)
g = ≥ 1 (≥ 0,04)
m = casquillo terminal, rojo, ∅ 1,0 mm (0,04"); n = casquillo terminal, blanco, ∅ 0,5 mm (0,02")
* = pelado únicamente si el cable es blindado
Terminación del cable de corriente de las bobinas
Aísle un conductor del cable tripolar hasta el nivel del zunchado; se necesitan únicamente dos
conductores para la conexión.
mm (pulgadas)
a* = 160 (6,3)
b* = 20 (0,79)
c= 70 (2,76)
d=50 (1,97)
e=8 (0,31)
f=10 (0,39)
m = casquillo terminal, rojo, ∅ 1,0 mm (0,04"); n = casquillo terminal, blanco, ∅ 0,5 mm (0,02")
* = pelado únicamente si el cable es blindado
Endress+Hauser
Sensor
a* b*
c
d
e
f
m
n
g
n
GND
n
m
Sensor
a* b*
c
d
e f
m
m
m
Transmisor
a*
b
A
c
d
m
B
m
n
m
n
GND m
n
n
Transmisor
a*
b
c
A
d e
m
B
m
m
Cableado
mm (pulgadas)
a* = 100 (3,94)
b=80 (3,15)
c=50 (1,97)
d=17 (0,67)
e=8 (0,31)
e
a0008983
mm (pulgadas)
a* = 90 (3,54)
b=70 (2,76)
c=50 (1,97)
d=10 (0,39)
e=8 (0,31)
a0008984
