Formas de equipos y paneles de servicio local
2.1 Diseño de equipo
puede ser seguido y comprobado en el equipo Las correcciones pueden ser efectuadas de manera rápida y
eficaz.
Supervisión

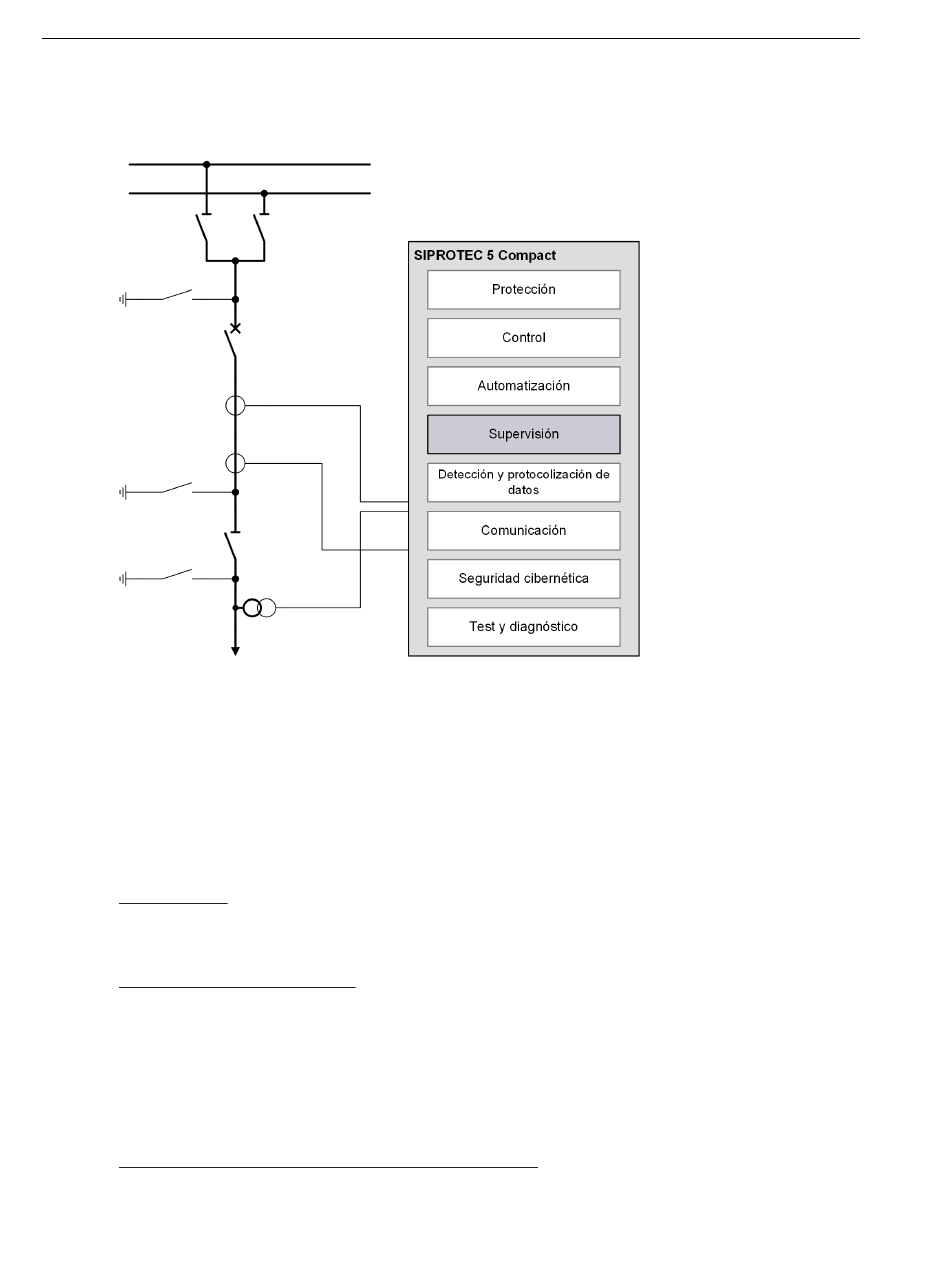

[dw_Monitoring_SIP5C, 1, es_ES]
Figura 2-3
Los equipos SIPROTEC 5 Compact pueden asumir múltiples tareas de supervisión.
Éstos pueden ser subdivididos en los grupos siguientes:
•
Autosupervisión
•
Supervisión de la estabilidad de red
•
Supervisión de componentes de planta (Condition Monitoring)
•
Supervisión de la calidad de red
Autosupervisión
Los equipos SIPROTEC 5 Compact disponen de numerosos procedimientos de supervisión. Con éstos, se
detectan errores internos o externos, se almacenan en los buffer de datos y se señalizan. Con ayuda de estas
informaciones se garantiza la detección de un fallo del equipo y se da soporte a su eliminación directa.
Supervisión de la estabilidad de red
El concepto Grid Monitorig comprende todos sistemas de supervisión que son necesarios para la estabilidad de
la red en el funcionamiento operativo. SIPROTEC 5 Compact ofrece para la monitorización de la red (Grid
Monitoring) las funcionalidades necesarias, por ejemplo, perturbógrafos, registradores permanenteslocaliza-
dores de faltas. Con estas funcionalidades se supervisa la red con relación a sobrepasos de valores límites (por
ejemplo, supervisión de estabilidad por control de ángulo de carga) y se inician las reacciones correspon-
dientes. Además, estos datos pueden ser utilizados en los sistemas de control como magnitudes de entrada
para el cálculo Online del flujo de carga y permiten una reacción notablemente más rápida a los cambios de
estado de la red.
Supervisión de componentes de planta (Condition Monitoring)
La supervisión de los componentes de planta (Condition Monitoring) es una herramienta importante para el
Asset Management y para el soporte de servicio con el cual se benefician el medio ambiente y las empresas.
