KA01466P/23/ES/03.21-00
71550509
2021-11-30
Products
Manual de instrucciones
abreviado

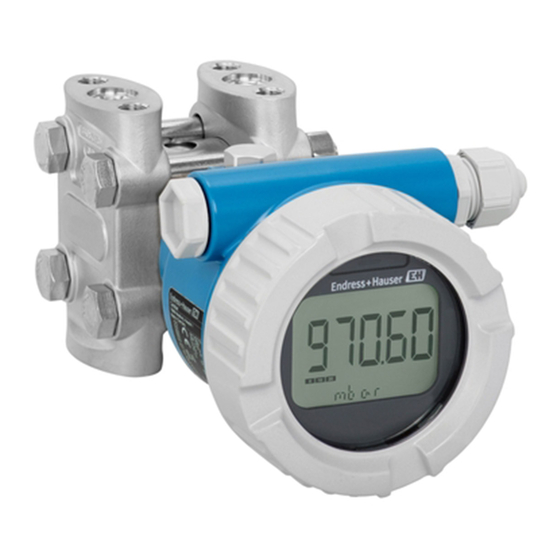

Deltabar PMD55B
Medición de presión diferencial
HART
Se trata de un manual de instrucciones abreviado; sus
instrucciones no sustituyen a las instrucciones de
funcionamiento del equipo.
La información detallada sobre el equipo puede encontrarse en
el manual de instrucciones del equipo y en la documentación
complementaria del mismo:
Disponibles para todas las versiones del equipo mediante:
• Internet:
www.endress.com/deviceviewer
• Teléfono móvil inteligente/tableta: Endress+Hauser
Operations App
Solutions
Services
Publicidad
Manuales relacionados para Endress+Hauser Deltabar PMD55B
Resumen de contenidos para Endress+Hauser Deltabar PMD55B
- Página 1 La información detallada sobre el equipo puede encontrarse en el manual de instrucciones del equipo y en la documentación complementaria del mismo: Disponibles para todas las versiones del equipo mediante: • Internet: www.endress.com/deviceviewer • Teléfono móvil inteligente/tableta: Endress+Hauser Operations App...
-
Página 2: Documentación Relacionada
Documentación relacionada Deltabar PMD55B HART Documentación relacionada Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Sobre este documento Finalidad del documento El manual de instrucciones abreviado contiene toda la información imprescindible desde la recepción de material hasta la puesta en marcha inicial. -
Página 3: Símbolos Eléctricos
Deltabar PMD55B HART Sobre este documento Este símbolo le advierte de una situación peligrosa. Si no se evita dicha situación, pueden producirse lesiones graves o mortales. ADVERTENCIA Este símbolo le advierte de una situación peligrosa. Si usted no evita la situación peligrosa, ello podrá... -
Página 4: Símbolos En Gráficos
El nombre de marca Bluetooth® y los logos son marcas registradas de Bluetooth SIG, Inc. y cualquier uso de estas marcas registradas por parte de Endress+Hauser se hace bajo licencia. El resto de marcas y nombres comerciales son los de sus respectivos propietarios. -
Página 5: Instrucciones De Seguridad Básicas
Verificación en casos límite: ‣ En el caso de líquidos de proceso o de limpieza especiales, Endress+Hauser le proporcionará ayuda en la verificación de la resistencia a la corrosión que presentan los materiales que entran en contacto con dichos líquidos, pero no asumirá ninguna responsabilidad ni proporcionará... -
Página 6: Seguridad Del Producto
Seguridad informática Endress+Hauser solo puede proporcionar garantía si el equipo se instala y se utiliza según se describe en el manual de instrucciones. El equipo está dotado de mecanismos de seguridad que lo protegen contra modificaciones involuntarias en los parámetros de configuración. No obstante, el operador mismo debe realizar la implementación de medidas de seguridad... -
Página 7: Recepción De Material E Identificación Del Producto
Deltabar PMD55B HART Recepción de material e identificación del producto un nivel de seguridad mayor durante el funcionamiento, si se usan correctamente. En la sección siguiente se proporciona una visión general de las funciones más importantes: • Protección contra escritura mediante microinterruptor •... -
Página 8: Transporte Del Producto Hasta El Punto De Medición
• Para garantizar una legibilidad óptima del indicador local, ajuste la caja y el indicador local • Endress+Hauser ofrece un soporte de montaje para montar el equipo en tuberías o paredes • Cuando las medidas se toman en productos que contienen partículas sólidas (p. ej., líquidos sucios), es conveniente instalar separadores y válvulas de purga para capturar y eliminar los... -
Página 9: Instalación De La Tubería A Presión
Deltabar PMD55B HART Montaje • El uso de un manifold de válvulas facilita la puesta en marcha y la instalación y permite efectuar tareas de mantenimiento sin tener que interrumpir el proceso • Durante el montaje del equipo, el establecimiento de las conexiones eléctricas y el funcionamiento, evite que penetre humedad en la caja •... -
Página 10: Medición De Nivel
Montaje Deltabar PMD55B HART 5.2.2 Medición de nivel Medición de nivel en depósitos abiertos • Monte el equipo por debajo de la conexión de medición inferior a fin de que los capilares estén siempre llenos de líquido • El lado a baja presión está abierto a presión atmosférica •... -
Página 11: Cierre De La Tapa De La Caja
Deltabar PMD55B HART Conexión eléctrica Medición de presión diferencial en líquidos • Monte el equipo por debajo del punto de medición, de tal modo que los capilares estén siempre llenos de líquido y las burbujas de gas puedan volver a la tubería de proceso •... -
Página 12: Conexión Del Equipo
Conexión eléctrica Deltabar PMD55B HART ADVERTENCIA Riesgo de explosión ‣ Consúltense las instrucciones de seguridad en la documentación independiente sobre aplicaciones en zonas con peligro de explosión. Para una compatibilidad electromagnética óptima: • Línea de igualación de potenciales debería ser tan corta como sea posible. -
Página 13: Terminales
Deltabar PMD55B HART Conexión eléctrica 18.5 17.5 16.5 15.5 14.5 13.5 12.5 11.0 10.5 LOOP A0047149 Puede activarse el Bluetooth No puede activarse el Bluetooth 6.2.2 Terminales • Tensión de alimentación y borne de tierra interno: 0,5 … 2,5 mm (20 …... -
Página 14: Protección Contra Sobretensiones
Protección contra sobretensiones Equipos sin protección contra sobretensiones opcional Los equipos de Endress+Hauser satisfacen los requisitos que exige la norma IEC / DIN EN 61326-1 en cuanto a productos (tabla 2 Entorno industrial). Según el tipo de puerto (para alimentación CC, para entradas/salidas) se requieren niveles de... - Página 15 Deltabar PMD55B HART Conexión eléctrica 6.2.6 Cableado ADVERTENCIA Puede estar bajo tensión eléctrica. Riesgo de descargas eléctricas y/o de explosión. ‣ Si el equipo se utiliza en zonas con peligro de explosión, compruebe que cumple con las normas nacionales y las especificaciones de las instrucciones de seguridad (XA). Utilice únicamente el prensaestopas especificado.
-
Página 16: Asignación De Terminales
Conexión eléctrica Deltabar PMD55B HART 6.2.7 Asignación de terminales Caja de compartimento único A0042594 2 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interna 6.2.8 Entradas de cable... -
Página 17: Conectores De Equipo Disponibles
Deltabar PMD55B HART Conexión eléctrica 6.2.9 Conectores de equipo disponibles En el caso de los equipos con conector, no es necesario abrir la caja para realizar la conexión. Use las juntas incluidas para evitar que penetre humedad en el equipo. -
Página 18: Aseguramiento Del Grado De Protección
Conexión eléctrica Deltabar PMD55B HART Aseguramiento del grado de protección 6.3.1 Entradas de cable • Prensaestopas M20, plástico, IP 66/68 TIPO 4X/6P • Prensaestopas M20, latón niquelado, IP 66/68 TIPO 4X/6P • Prensaestopas M20, 316L, IP 66/68 TIPO 4X/6P • Rosca M20, IP 66/68 TIPO 4X/6P •... -
Página 19: Opciones De Configuración
Deltabar PMD55B HART Opciones de configuración Opciones de configuración Teclas de configuración y microinterruptores en el módulo inserto de la electrónica del equipo Zero/I Alarm Span/II Display A0039285 Tecla de configuración para el valor inferior del rango (Zero) Tecla de configuración para el valor superior del rango (Span) -
Página 20: Puesta En Marcha
Puesta en marcha Deltabar PMD55B HART 4 5 6 7 8 A0047143 4 Indicador de segmentos Valor medido Gráfico de barras proporcional a la salida de corriente Unidad del valor medido Bloqueado (el símbolo aparece cuando el equipo está bloqueado) Bluetooth (el símbolo parpadea si la conexión Bluetooth está... -
Página 21: Estado Estándar De Configuración De Entrega
Deltabar PMD55B HART Puesta en marcha ADVERTENCIA Presión de proceso por encima o por debajo del máximo/mínimo permitido. Riesgo de lesiones si las piezas estallan. Cuando la presión es demasiado alta se muestran mensajes de aviso ("Warning"). ‣ Si la presión presente en el equipo es inferior a la presión mínima admisible o superior a la presión máxima admisible, se emite un mensaje. -
Página 22: Puesta En Marcha Con El Asistente Para La Puesta En Marcha
Introduzca el valor adecuado en cada parámetro o seleccione la opción adecuada. Estos valores quedan registrados directamente en el equipo. DeviceCare puede descargarse desde www.software-products.endress.com. Para descargar el software, es necesario registrarse en el portal de software de Endress+Hauser. Endress+Hauser... - Página 23 Deltabar PMD55B HART Puesta en marcha Haga clic en "Siguiente" para pasar a la página siguiente. Cuando haya completado todas las páginas, haga clic en "Finalizar" para cerrar Asistente Puesta en marcha. Si se interrumpe Asistente Puesta en marcha antes de haber configurado todos los parámetros necesarios, el equipo puede quedar en un estado de indefinición.
-
Página 24: Puesta En Marcha Sin El Asistente Para La Puesta En Marcha
Puesta en marcha Deltabar PMD55B HART Ajuste: Introduzca el valor de presión correspondiente a la corriente de 4 mA mediante Parámetro Valor inferior del rango salida (50 mbar (0,75 psi)). Introduzca el valor de presión correspondiente a la corriente de 20 mA mediante Parámetro Salida valor rango superior (450 mbar (6,75 psi)). - Página 25 Deltabar PMD55B HART Puesta en marcha – 1000 450 mbar 1000 l 50 mbar [mbar] A0039100 Parámetro "Valor de presión 1" y Parámetro "Valor de la variable escalada 1" Parámetro "Valor de presión 2" y Parámetro "Valor de la variable escalada 2"...
- Página 26 Puesta en marcha Deltabar PMD55B HART Supresión de caudal residual (extracción de raíz cuadrada) Con Parámetro Valor bajo de corte, se puede configurar retorno a cero positivo en el rango de medición inferior. Requisitos indispensables: • La variable medida con extracción de raíz cuadra está relacionada con la presión •...
- Página 28 *71550509* 71550509 www.addresses.endress.com...
