DEUTSCH
ABWASSERANSCHLUSS

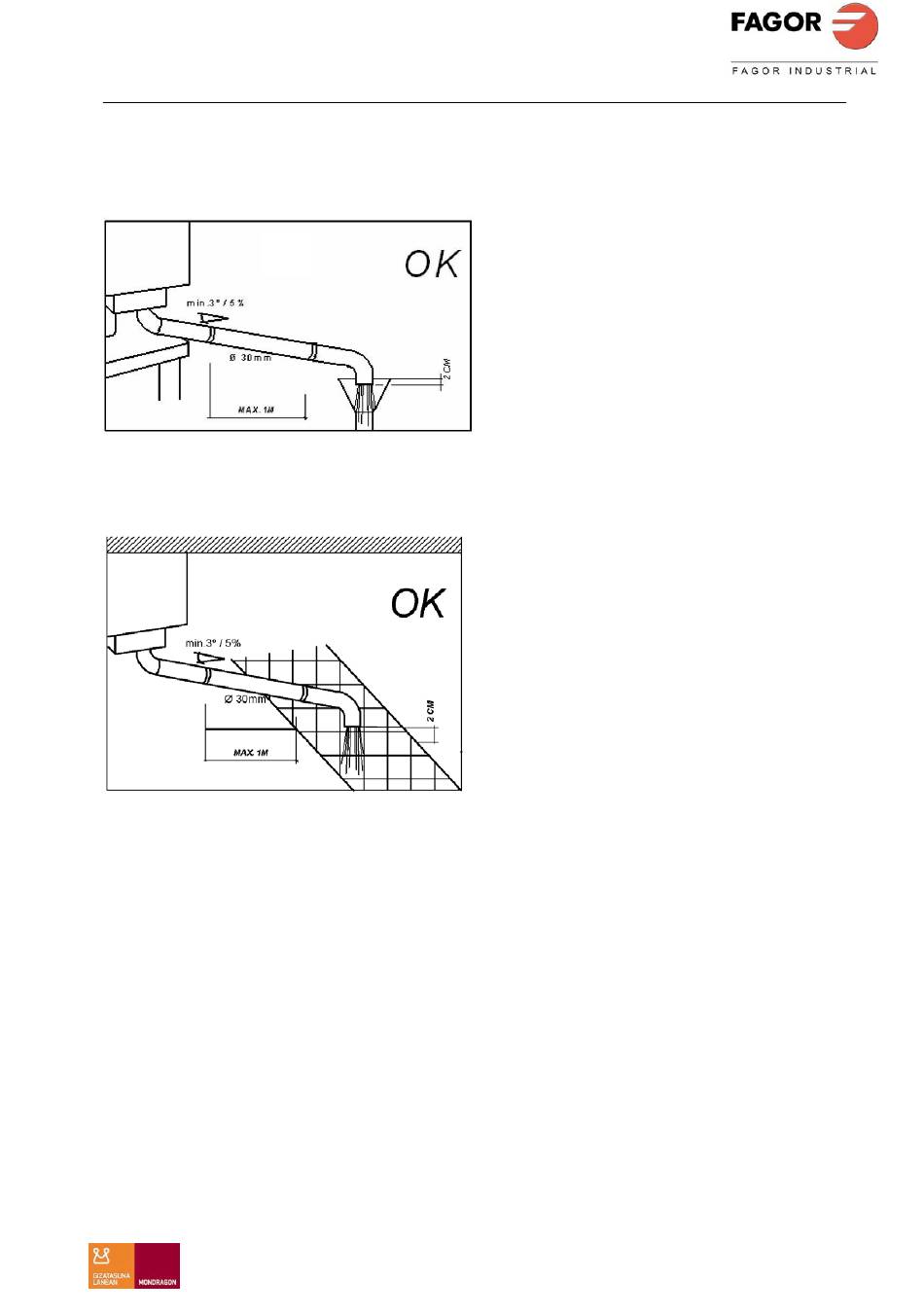

Abb. 10
Abb. 11
BEDIENUNGSANLEITUNG VISUAL PLUS
Das Gerät
entsprechenden
(DVGW, SVG, KIWA, WRC).
Dampftemperaturbeständiges
Rohr, kein Schlauch.
Rohrdurchmesser
Dauersteigung (mindestens 5%
oder 3º), ohne Verringerung des
Rohrdurchmessers.
Der Festanschluß eines geruchs-
neutralen Standard-Saughebers
ist zulässig.
Auf angemessene Abmessungen
für den Abfluß achten:
Pumpvolumen
erzeugers in eingeschränkten
Raumverhältnissen: 0,7 l/s.
Durchschnittstemperatur
Abwassers: 65 ºC
Gültige Norm: DIN 1986, T1
Bei Auslässen
neutralen Saugheber muß ein
Abstand von 2 cm zwischen dem
Auslaß des Gerätes und dem am
Boden befindlichen
berücksichtigt werden.
Fig. 10
85
erfüllt die
Vorschriften
30 mit
des Dampf-
des
ohne geruchs-
Abfluß
