MANUAL DE INSTALACIÓN

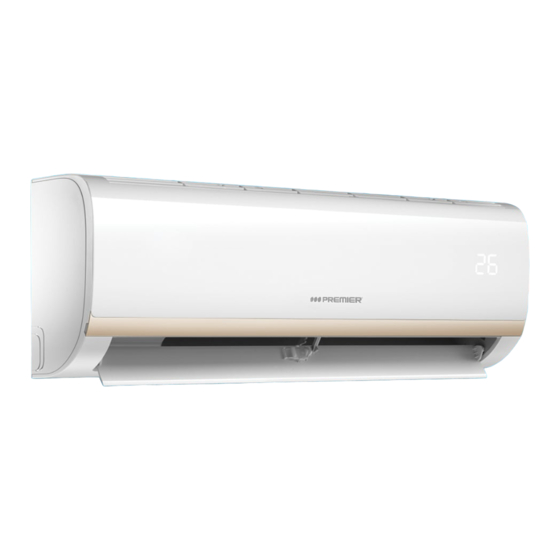

AIRE ACONDICIONADO TIPO SPLIT DE PARED
AA-5454
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: info@premiermundo.com
Publicidad
Manuales relacionados para Premier AA-5454
Resumen de contenidos para Premier AA-5454
- Página 1 MANUAL DE INSTALACIÓN AIRE ACONDICIONADO TIPO SPLIT DE PARED AA-5454 ESTIMADO CLIENTE Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
-
Página 2: Tabla De Contenido
Este símbolo indica que hay importantes instrucciones de operación y mantenimiento en la literatura que acompaña a esta unidad. LÍNEAS DE SERVICIO AL CLIENTE PREMIER Venezuela: 0800 – ELECTRIC (353-2874) Panamá: 507 300-5185 Sitio Web: www.premiermundo.com... -
Página 3: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURIDAD Lea completamente estas instrucciones antes de comenzar la instalación. • Si el cable de poder está dañado, no utilice la unidad y haga que sea reemplazado. • El trabajo de instalación debe llevarse a cabo por personas con este conocimiento. •... - Página 4 Entrada de Aire Entrada de Aire Salida de Aire...
-
Página 5: Ajuste De La Unidad Exterior
AJUSTE DE LA UNIDAD EXTERIOR Ancle la unidad exterior con tornillos y tuercas de Φ 10 u Φ 8 de manera horizontal sobre una pared rígida de concreto. Dimensiones de montaje Dimensiones unidad exterior mm(LxHXW) ACCESORIOS Número Nombre Cantidad Placa de instalación Chazos 5-8 (dependiendo del modelo) Tornillos autorroscantes (A) ST3 en9x25... -
Página 6: Instalación De La Unidad Interior
INSTALACIÓN DE LA UNIDAD INTERIOR 1. AJUSTE LA PLACA DE INSTALACIÓN Nota: La pared donde se va a montar la unidad debe ser lo suficientemente sólida para evitar la vibración. 1. Coloque la placa de instalación de manera horizontal en las partes estructurales de la pared con espacios alrededor de la placa de instalación. -
Página 7: Taladre Los Orificios En La Pared
Esbozo de la unidad interior 150mm/5.9” o mas desde el techo 120mm/4.7” o 120mm o mas mas a la pared a la pared Lado posterior Lado posterior derecho del izquierdo del agujero de la agujero de la tubería de tubería de Modelo 18000BTU/H refrigerante refrigerante... -
Página 8: Conecte El Cable A La Unidad Interior
3. CONECTE EL CABLE A LA UNIDAD INTERIOR Trabajo eléctrico Se deben tener en cuenta las precauciones necesarias para la instalación. • Si existe un serio problema de seguridad en cuanto al suministro de energía eléctrica, el técnico • debe rehusarse a instalar el aire acondicionado y explicarle esto al cliente hasta que el problema se resuelva. -
Página 9: Instalación De Tubería De Conexión Y Drenaje
tal forma que encajen respectivamente. 6. Envuelva los cables que no estén conectados a las terminales con cinta aislante, de tal forma que no toquen ningún componente eléctrico. Asegure el cable en el tablero de control con la pinza. Panel Terminales de unidad interior Tapa de caja eléctrica... - Página 10 Coloque cinta en la manguera de drenaje Tapa de la tubería izquierda Tapa de la tubería derecha Tapa de la Conector de tubería goma Precaución Conecte primero la unidad interior y luego la unidad exterior. • No permita que la tubería se salga de la parte posterior de la unidad interior. •...
-
Página 11: Instalación De La Unidad Exterior
Instalación de la unidad interior 1. Pase la tubería a través del orificio en la pared. 2. Enganche la unidad interior en la porción superior de la placa de instalación. Asegúrese de que los ganchos encajan adecuadamente en la placa instalación. 3. -
Página 12: Instalación De La Unión De Drenaje
2. INSTALACIÓN DE LA UNIÓN DE DRENAJE Nota: La unión de drenaje es ligeramente diferente dependiendo de la unidad exterior. Si utiliza una unión de drenaje con sello (Figura A), encaje primero el sello en la unión de drenaje, y luego insértela en el orificio de la base de la unidad Base de exterior, y gírela 90°... - Página 13 Oblicuo Aspereza Rebaba Manija Barra Barra Manija de la Tubería de abrazadera cobre Tuerca Tuberías Tubería de la abocinada unidad interior Dimensiones Torque para Torque adicional (N.cm) exteriores apretar (N.cm) 4. CONECTE EL CABLE A LA UNIDAD INTERIOR 1. Retire la tapa del tablero de control eléctrico de la unidad interior aflojando el tornillo. 2.
-
Página 14: Purga De Aire Y Operación De Prueba
Terminales de unidad exterior Tapa Ó Ó Tornillo A unidad interior A unidad interior A unidad interior A unidad interior 5. PURGA DE AIRE Y OPERACIÓN DE PRUEBA Nota: La longitud del tubo de conexión tendrá un efecto en la capacidad y la eficiencia de energía de la unidad. - Página 15 Al utilizar la bomba de vacío 1. Afloje completamente las tuercas abocinadas A, B, C y D, conecte la manguera de la válvula del colector de carga a un puerto de carga de la válvula empacada en el lado de la tubería de gas. 2.
- Página 16 6. La operación de prueba debe durar al menos 30 minutos. Botón de control manual Auto/Frío • Las personas y/o Marcas registradas en este manual de instrucciones no están afiliadas a Premier Electric Japan Corp. y aparecen en este Manual con propósitos ilustrativos únicamente. P-15...
-
Página 17: Prezado Cliente
MANUAL DE INSTALAÇÃO AR CONDICIONADO TIPO SPLIT DE PAREDE AA-5454 PREZADO CLIENTE A fim de obter o melhor desempenho de seu produto, por favor, leia este manual do usuário cuidadosamente antes de começar a usá-lo, e mantê-lo para referência futura. -
Página 18: Linhas De Atendimento Ao Cliente Premier
Este símbolo indica que o manual que acompanha este equipamento contém importantes instruções de operação e manutenção. LINHAS DE ATENDIMENTO AO CLIENTE PREMIER Venezuela: 0800 – ELECTRIC (353-2874) Panamá: 507 300-5185 Sitio Web: www.premiermundo.com... -
Página 19: Instruções De Segurança
INSTRUÇÕES DE SEGURANÇA Leia estas instruções antes de iniciar a instalação. • Se o cabo de alimentação estiver danificado, não utilize o aparelho e faça que seja substituído. • O trabalho de instalação deve ser realizado por pessoas com esse conhecimento. •... - Página 20 Entrada de Ar Entrada de Ar Saída de Ar...
-
Página 21: Acessórios
AJUSTE DA UNIDADE EXTERIOR Ancorar a unidade exterior com parafusos e porcas de Φ 10 ou Φ 8 horizontalmente em uma parede de concreto rígido. Dimensões de Montagem Dimensões mm(LxHXW) ACESSÓRIOS Número Nome Quantidade Placa de instalação Rebites 5-8 (dependendo do modelo) Parafuso auto-atarraxante (A) ST3 en9x25 5-8 (dependendo do modelo) Rótulo (apenas para modelos com aquecimento e... -
Página 22: Instalação Da Unidade Interior
INSTALAÇÃO DA UNIDADE INTERIOR 1. CONFIGURAÇÃO DA PLACA DE INSTALAÇÃO Nota: A parede aonde vai instalar o aparelho deve ser robusta para evitar vibrações. 1. Fixe a placa de instalação na horizontal nas partes estruturais da parede com espaços ao redor da placa de instalação. - Página 23 Esboço da unidade interior 150mm/5.9” ou mais a partir do teto 120mm/4.7” ou 120mm/4.7” mais para ou mais para a parede parede Parte traseira Parte traseira esquerda do direita do buraco buraco da da tubulação de tubulação de Modelo 18000BTU/H refrigeração refrigeração ø65/2.6”...
- Página 24 3. CONECTE O CABO DA UNIDADE INTERIOR Trabalhos de eletricidade Devem-se considerar as precauções necessárias para a instalação. • Se tiver um problema sério de segurança no fornecimento de energia elétrica, o técnico deve • recusar-se a instalação do ar condicionado e explicar isso para o cliente até que o problema seja resolvido.
- Página 25 5. Observe as cores dos fios de unidade exterior e os números de terminais de tal forma que ajuste, respectivamente. 6. Enrole os fios que não são ligados aos terminais com fita isolante, para que eles não tocarem em qualquer componente elétrico. Prenda o cabo ao painel de controle com a braçadeira. Painel Terminais da unidade interior Tampa da...
- Página 26 Coloque a fita na mangueira de drenagem Tampa da tubulação esquerda Tampa da tubulação direita Tampa da Conector de tubulação borracha Atenção Primeiro, conecte a unidade interior e em seguida a unidade exterior. • Não permitir que a tubulação fique para fora da parte de trás da unidade interna. •...
-
Página 27: Instalação Da Unidade Exterior
Instalação da unidade interior 1. Passar o tubo através do buraco na parede. 2. Engate a unidade interior na porção superior da placa de montagem. Certifique-se de ajustar os ganchos adequadamente à placa de instalação. 3. A instalação de tubo pode ser feita facilmente levantando a unidade interior e colocando uma almofada entre a unidade da parede. - Página 28 2. INSTALAÇÃO DA UNIÃO DE DRENAGEM Nota: O acoplamento de drenagem é ligeiramente diferente dependendo da unidade externa. Se você usar um acoplamento de drenagem com selo (Figura A), primeiro coloque o selo na união de drenagem, e, em seguida, insira-o no buraco na Base de base da unidade exterior, e virar 90°...
- Página 29 Rugosidade Oblíquo Rebarba Alça Barra Alça da Tubulação de braçadeira cobre Tubulação Tubo da unidade Porca de alargamento interior Dimensões Torque de aperto Torque adicional (N.cm) externas (N.cm) 4. CONECTE O CABO DA UNIDADE INTERIOR 1. Remova a tampa do painel de controle elétrico da unidade interna, soltando o parafuso. 2.
- Página 30 Terminais da unidade exterior Tampa Parafuso Para unidade interior Para unidade interior Para unidade interior Para unidade interior 5. PURGA DE AR E OPERAÇÃO DE TESTE Nota: O comprimento do tubo de ligação terá um efeito sobre a capacidade e eficiência de energia da unidade.
- Página 31 Porca de alargamento Refrigerante Unidade Unidade Interior Exterior Plugue Lado de gás Tampa Lado líquido Corpo da Válvula embalada Media de união válvula A haste da válvula Ao usar a bomba de vácuo 1. Soltar completamente as porcas de alargamento A, B, C e D, ligar a mangueira da válvula a partir do coletor da carga para um porto de carga da válvula embalada no lado da tubulação de gás.
- Página 32 6. A operação de teste deve durar pelo menos 30 minutos. Botão de controle Auto/Frio manual • As pessoas e/ou Marcas registradas neste manual do usuário não estão filiadas a Premier Electric Japan Corp. e aparecem neste Manual com propósitos ilustrativos unicamente. P-15...
- Página 33 INSTALLATION MANUAL WALL SPLIT TYPE AIR CONDITIONER AA-5454 DEAR CUSTOMER In order to achieve the best performance of your product, please read this instruction manual carefully before using, and keep it for future reference. If you need extra support, please write to info@premiermundo.com...
- Página 34 This sign means that there are important instructions of operation and handling in the manual that comes with this device. PREMIER CUSTOMER SERVICE Venezuela: 0800 – ELECTRIC (353-2874) Panama:...
