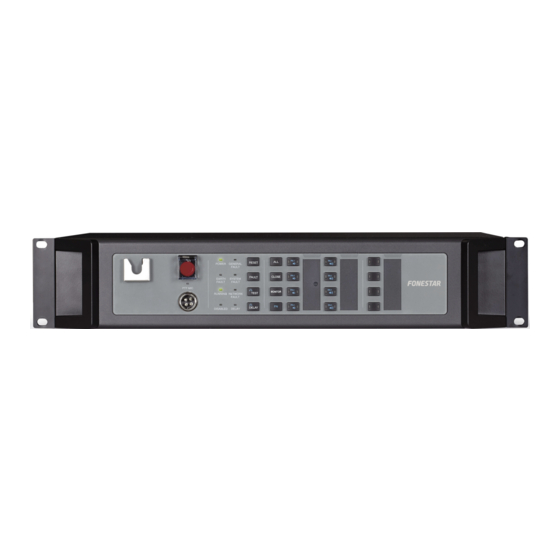

ZS-2000M
PA AND EN 54 PAVA ALARM SYSTEM CONTROL UNIT
CENTRAL MEGAFONÍA Y ALARMA POR VOZ EN 54
INSTRUCTION MANUAL/MANUAL DE INSTRUCCIONES

Publicidad

loading

Manuales relacionados para FONESTAR ZS-2000M

Resumen de contenidos para FONESTAR ZS-2000M

  • Página 1 ZS-2000M PA AND EN 54 PAVA ALARM SYSTEM CONTROL UNIT CENTRAL MEGAFONÍA Y ALARMA POR VOZ EN 54 INSTRUCTION MANUAL/MANUAL DE INSTRUCCIONES...

  • Página 2: Brief Introduction

    The system powers on when the power switch is in the “I” position, and powers off when the switch is in the “O” position. When the indicator light for the main or standby power supply on the front panel of the ZS-2000M turns green, the respective power supply is working normally.
  • Página 3 A zone is selected by pressing the button that represents the zone. Press the selected zone button again to deselect the zone. Press the ALL button on the ZS-2000M front panel to select all zones, and press this button again to des- elect them.

  • Página 4: Volume Control

    TIME DELAY CANCELLATION When the ZS-2000M is performing the time delay task and in the delayed state, the delay indicator light turns on. If the play task is to be performed immediately, then the time delay needs to be cancelled by pressing the DELAY button.
  • Página 5 The fire linkage signal may come from: - ZS-2000M contact input. - The fire alarm system interface module that connect with the RS-485 of ZS-2000M. - ZS-4328IO contact input in the system. - The fire alarm system interface module that connect with the RS-485 of ZS-4328IO in the system.
  • Página 6 6. Pressing the Emergency button for another second to exit emergency mode. Note: The priority of the emergency paging can be set according to the config software. During emergency paging, the ZS-2000M can record the broadcast content automatically. The record duration is 60 minutes.
  • Página 7 ZS-200M OPERATIONS GUIDE The ZS-200M has features including an interactive touch panel, the ability to configure preset broadcasting programs, zone paging, broadcast monitoring, and a full duplex intercom function. The ZS-200M is also capable of paging and controlling broadcasts on zones throughout the Digital Public Address and Voice Alarm system..
  • Página 8 Figure 3 Public Address And Paging Mode Interface The following information describes the icons shown in Figure 3: - Touch the icon to initiate public address and paging. - Touch the icon to initiate volume setting. - Touch the icon to monitor broadcasts. - Touch the icon to initiate the full duplex intercom.

  • Página 9: Volume Setting

    EMERGENCY BROADCASTING AND PAGING The following steps describe how to conduct an emergency broadcast through the ZS-200M: 1. When the EMERGENCY button is pressed, the manual emergency broadcasting mode is initiated as shown in Figure 4. All the public address or paging would be interrupted. Figure 4 Emergency Broadcasting Mode Interface 2.

  • Página 10: Monitor Function

    MONITOR FUNCTION The following steps describe how to use the ZS-200M to monitor a zone: 1. Touch the icon. The interface as shown in Figure 6 appears. Figure 6 Zone Monitor Interface 2. Select the zone that is to be monitored. Only one zone can be monitored at a time. Touch the Up or Down buttons to move up and down the list of zones to find the zone to be monitored.
  • Página 11 VIEW IP SETTING Touch the icon to display the IP setting interface. VIEWING THE IP ADDRESS The interface shown in Figure 8 appears. User can view the IP address, MASK, and the gateway address. Figure 8 Viewing the IP address information TROUBLESHOOTING The following list of causes and corrective actions can be referenced when attempting to troubleshoot issues with the ZS-200M:...
  • Página 12 ZS-4328IO OPERATIONS GUIDE The ZS-4328IO is an external interface expansion control equipment in Digital Public Address and Voice Alarm System to meet the common interface requirements of the broadcasting system. It includes 4 auxiliary inputs that can connect to external audio sources, and 1 built-in audio source. All the audio sources broadcasted through an Ethernet network.
  • Página 13 El ZS-2000M se integra bien y se configura fácilmente. Describe principalmente las operaciones básicas y las precauciones del sistema ZS-2000M.
  • Página 14 Una zona se selecciona pulsando el botón que representa la zona. Presione el botón de la zona seleccio- nada de nuevo para deseleccionar la zona. Presione el botón TODO del panel frontal del ZS-2000M para seleccionar todas las zonas y vuelva a presionar este botón para deseleccionarlas.

  • Página 15: Control De Volumen

    CANCELACIÓN DE LA DEMORA DE TIEMPO Cuando el ZS-2000M está realizando la tarea de retardo y en el estado de retardo, la luz indicadora de retardo se enciende. Si la tarea de juego debe ser realizada inmediatamente, entonces el retraso debe ser cancelado presionando el botón DELAY.
  • Página 16 La señal de enlace de fuego puede venir de: - Entrada de contacto del ZS-2000M. - El módulo de interfaz del sistema de alarma de incendios que se conecta con el RS-485 del ZS-2000M. - Entrada de contacto ZS-4328IO en el sistema.
  • Página 17 Nota: La prioridad de la localización de emergencia puede ser establecida de acuerdo con el software de configuración. Durante la localización de emergencia, el ZS-2000M puede grabar el contenido de la emisión automáticamente. La duración del registro es de 60 minutos.
  • Página 18 PRECAUCIONES Al usar el ZS-1500/ZS-2250/ZS-4125, preste especial atención a las siguientes cuestiones. Nota: Asegúrate de que todos los cables estén bien conectados antes de encender el ZS-1500/ ZS-2250/ZS-4125. Preste especial atención a qué fuente de entrada de audio se selecciona y configure adecuadamente el nivel de la señal de salida, ya que esto puede ahorrar electricidad.
  • Página 19 Figura 2 Interfaz para introducir la contraseña 1. Toca OK después de introducir la contraseña. El modo de megafonía y localización se inicia como se muestra en la figura 3. Si se introduce una contraseña incorrecta y se toca OK, el campo de la contraseña se borrará automáticamente;...

  • Página 20: Dirección Pública Y Buscapersonas

    Nota: La información de grupo, zona y fuente de sonido sólo puede ser definida por los Administradores o Super usuarios. Los operadores sólo pueden seleccionar grupos, zonas y fuentes de sonido. DIRECCIÓN PÚBLICA Y BUSCAPERSONAS Los siguientes pasos describen cómo usar el ZS-200M para hacer una dirección pública o un buscapersonas: 1.

  • Página 21: Ajuste De Volumen

    AJUSTE DE VOLUMEN Toca el icono . Aparece la interfaz como se muestra en la figura 5. Figura 5 Interfaz de ajuste de volumen 1. El icono muestra el volumen del micrófono, toque el botón para cambiar el volumen del micrófono.

  • Página 22: Solución De Problemas

    Figura 7 Interfaz de intercomunicación a doble cara 2. Seleccione un ZS-200M con el que comunicarse. 3. Toca el botón "Iniciar conversación" para iniciar la solicitud de intercomunicación dúplex completa. 4. Espere hasta que la parte contraria haya recibido la solicitud de intercomunicación dúplex completa. 5.
  • Página 23 Ediciones Posibles causas Medidas correctivas Se ha producido un fallo de Cambie el adaptador de corriente alimentación o se está utilizando un Nota: El ZS-200M utiliza un adaptador de adaptador de corriente incorrecto corriente DC 12V/1A. No aparece Presiona cualquier tecla para "despertar" El ZS-200M está...
  • Página 24 PRECAUCIONES Es mejor operar el ZS-4328IO por el dispositivo de control que operarlo directamente. Cuando use el ZS-4328IO, preste especial atención a los siguientes aspectos. Nota: Asegúrate de que todos los cables estén bien conectados antes de encender el ZS-4328IO. Preste especial atención a la fuente de entrada de audio que se seleccione y configure adecuadamente el nivel de la señal de salida, ya que esto puede determinar la máxima señal de entrada por debajo del umbral, y mantener la señal para que no se distorsione.
  • Página 25 - 25 -...
  • Página 26 - 26 -...
  • Página 27 - 27 -...
  • Página 28 www.fonestar.com...
