iTEMP TMT182B
Endress+Hauser
4
Montaje
4.1
Requisitos para el montaje
4.1.1
Medidas
Para conocer los tamaños del equipo, véase el apartado "Datos técnicos" → 46
4.1.2
Lugar de instalación
En el cabezal terminal, cara plana, según DIN EN 50446, montaje directo sobre elemento
de inserción con entrada de cable (orificio central de 7 mm).
Compruebe que haya espacio suficiente en el cabezal terminal.
También es posible el montaje del transmisor para cabezal sobre un raíl DIN según la
norma IEC 60715 mediante la pestaña opcional de sujeción al raíl DIN → 33.
Para obtener información sobre las condiciones (como la temperatura ambiente, el grado
de protección, la clase climática, etc.) que deben darse en el punto de instalación para que
el equipo pueda montarse correctamente, consulte el apartado "Datos técnicos" → 46.
Cuando se utiliza en zonas con peligro de explosión, se deben respetar los valores de
alarma de los certificados y homologaciones (véanse las instrucciones de seguridad Ex).
4.2
Montaje del equipo
Se requiere un destornillador Phillips para montar el transmisor para cabezal:
• Par máximo para fijar los tornillos = 1 Nm (¾ pie-libra), destornillador: Pozidriv Z2
• Par máximo para enroscar los tornillos = 0,35 Nm (¼ pie-libra), destornillador: Pozidriv
Z1
A
8
9
1

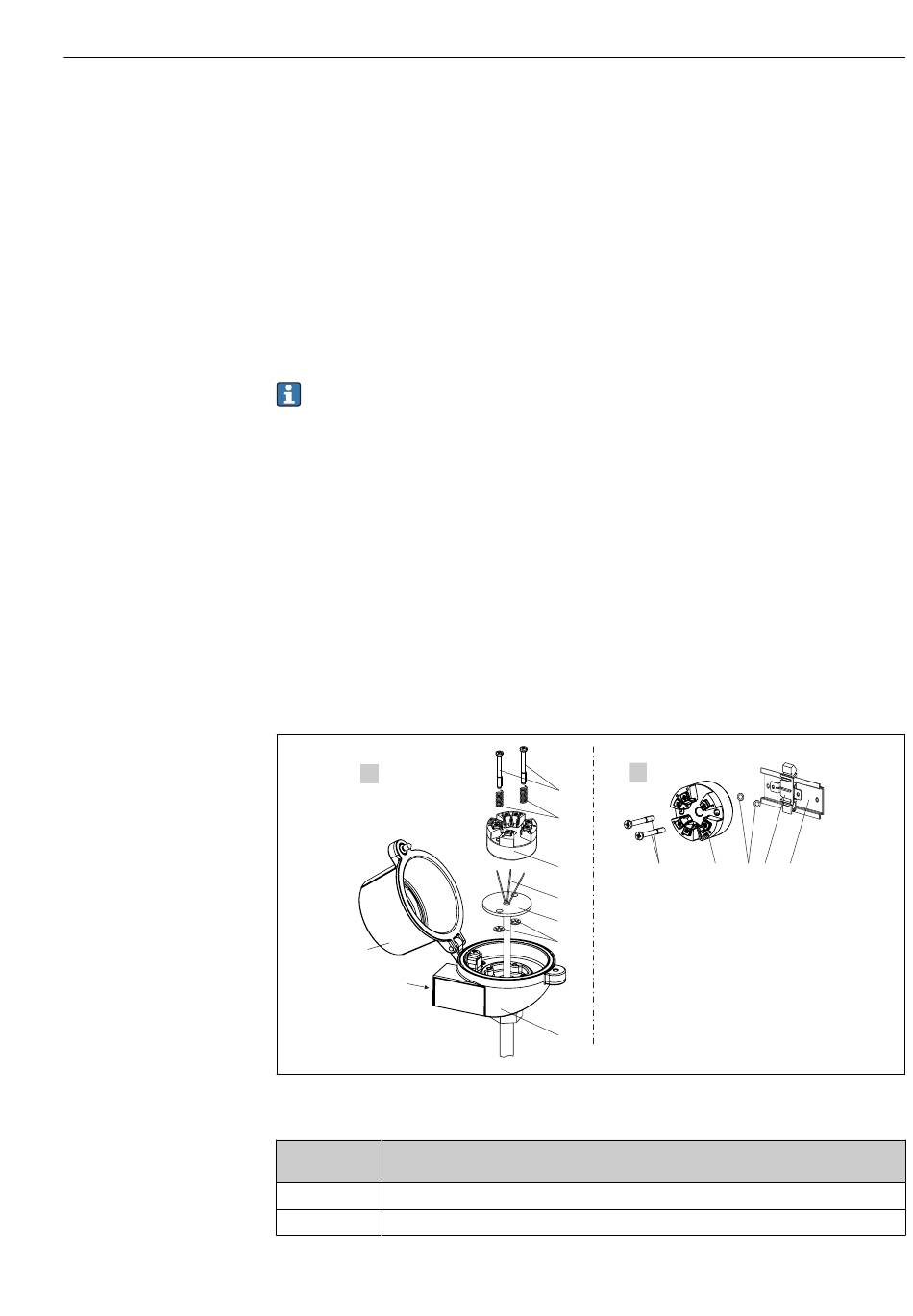

Montaje del transmisor para cabezal
A
Montaje en un cabezal de conexión (cabezal de conexión de cara plana según DIN
43729)
1
Cabezal terminal
2
Anillos de retención
B
7
6
5
1
2
4
3
2
1
Montaje
3 4
5
A0046845
9
