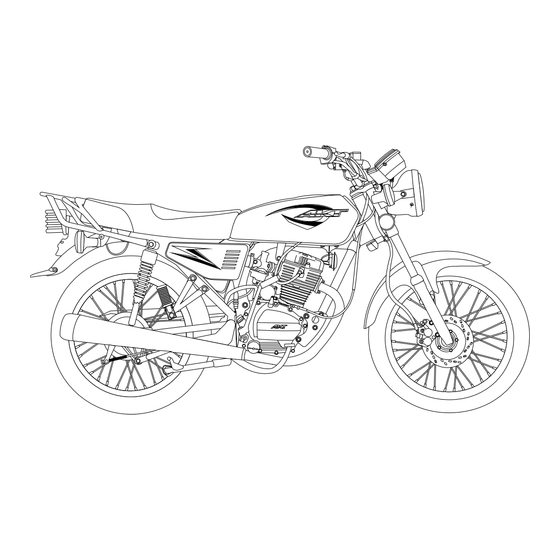

AKT Motos AK 125SL Manual Del Usuario

AKT Motos AK 125SL Manual Del Usuario

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual
SL

Publicidad

loading

Manuales relacionados para AKT Motos AK 125SL

Resumen de contenidos para AKT Motos AK 125SL

  • Página 2: Antes De Encender La Motocicleta Verifique El Nivel De Aceite De Caja

    IMPORTANTE ANTES DE ENCENDER LA MOTOCICLETA VERIFIQUE EL NIVEL DE ACEITE DE CAJA (CUATRO TIEMPOS) JASO MA SAE 20W50 API SG...

  • Página 3: Información General

    INFORMACIÓN GENERAL ACEITE DE CAJA 4T Para chequear el nivel de aceite soporte su motocicleta en gato central, de manera que quede perpendicular al piso. Saque el tapón medidor de aceite (1), limpielo e introduzcalo de nuevo en el orificio y mire que se encuentre empapado todo el extremo marcado en el medidor.

  • Página 4: Freno Delantero

    FRENO DELANTERO El líquido de frenos de disco delantero, está ubicado sobre la parte derecha del manubrio. NIVEL OPTIMO El nivel de líquido de frenos debe ser revisador de manera periódica, esta revisión es solo visual para saber en que nivel está, si el nivel es bajo y se ve de color oscuro es necesario cambiarlo.

  • Página 5: Inspección Del Pastillas Delanteras

    INSPECCIÓN DEL PASTILLAS DELANTERAS Inspeccione las pastillas de freno delantero periódicamente ya que éstas están sometidas a alta fricción. Si se detecta que las pastillas se encuentran cerca de la linea límite, diríjase lo más pronto posible a un Centro de Servicio Técnico para ser remplazadas. Inspeccione el sistema de frenado diariamente en los siguiente puntos: Inspeccione posibles pérdida de líquido en el recipiente ubicado en...

  • Página 6: Freno Trasero

    FRENO TRASERO El pedal del freno trasero está ubicado en la parte lateral derecha al lado del reposapíe. éste acciona el freno trasero haciendole presión hacia abajo, para soltarlo se debe dejar de hacerle presión y el pedal vuelve a su posición inicial.

  • Página 7: Chequee El Nivel Electrolítico De Cada Celda

    BATERÍA La AK125SL posee una batería de 12V-6.5A. Ésta se encuentra ubicada dentro de la tapa lateral derecha. U P P E R L E V L O W E R L E V Chequee el nivel electrolítico de cada celda C B 6 L periódicamente, éste se debe encontrar entre el nivel superior e inferior demarcados en la batería.
  • Página 8 LLANTAS Revise la presión y el estado de las llantas periódicamente para alargar la vida útil. Si hay mucha presión se desgasta la llanta por el centro por lo que al frenar ésta rebota, y si tiene baja presión se desgasta por los lados y al frenar y en las curvas se desliza.
  • Página 9 PRECAUCIÓN Si se tiene algún problema con la presión de las llantas o alguna grieta o corte; se disminuirá la estabilidad de la motocicleta y aumentará el riego de sufrir un accidente. ATENCIÓN Conducir con las llantas desgastadas puede disminuir la estabilidad y control de la motocicleta, compruebe la profundidad del relieve de las llantas el cual es muy útil para apartar el agua y las impurezas del camino.

  • Página 10: Cadena De Transmisión

    CADENA DE TRANSMISIÓN La cadena permite que el motor transmita su potencia a la llanta trasera de la motocicleta, por esto debe tener un 1.5 a 2.5 mantenimiento periódico y mantenerse bajo observación constante. A la cadena se le debe revisar su tensión por lo menos una vez a la semana; basta con pararla en el gato central para mirar que no tenga la tensión ni muy alta ni muy baja.

  • Página 11: Palanca De Cambios

    PALANCA DE CAMBIOS AK125SL viene equipada con una caja de cambios de 5 velocidades que opera según la gráfica. Ésta se encuentra ubicada al lado izquierdo del motor. Para accionar los cambios de manera apropiada, se debe accionar al mismo tiempo el clutch y desacelerar.

  • Página 12: Filtro De Aire

    FILTRO DE AIRE El filtro de aire se encuentra ubicado detrás de la tapa lateral derecha. Si se ensucia el filtro de aire con polvo y bloquea la respiración normal de la motocicleta, disminuirá la potencia, aumentará el consumo de gasolina y se puede producir un desgaste prematuro del las piezas internas del motor.
  • Página 13 CHOKE El choke o palanca de estrangulación sirve para encender la motocicleta en la mañana o cuando se encuentra fría. Modo de empleo: Subir la palanca de choke o de estrangulación (1), prender la moto y bajar la palanca a la posición intermedia (2), dejar durante aproximadamente 3 minutos mientras la moto calienta, luego devolver la palanca de choke o estrangulación a su posición inicial (3) antes de poner en marcha la motocicleta.

  • Página 14: Ajuste De La Palanca De Embrague O Clutch

    AJUSTE DE LA PALANCA DE EMBRAGUE O CLUTCH La palanca de embrague o clutch se encuentra ubicado en el extremo izquierdo del manubrio, Éste suele destensionarse, por lo cual debe revisarse periódicamente. El ajuste normal de la palanca debe quedar con un juego de 2 a 3 milímetros entre la palanca y la base.

  • Página 15: Proceso De Limpieza De La Motocicleta

    PROCESO DE LIMPIEZA DE LA MOTOCICLETA Lavar la motocicleta es una actividad necesaria del mantenimiento preventivo y ayudará a mantenerla en buen estado. Una buena limpieza ayuda a revisar los componentes de la motocicleta, incluso puede ayudar a alargar la vida útil. La acumulación de suciedad en el motor y en el mofle interfiere con la refrigeración adecuada y oculta posibles daños que podrían perjudicar el buen funcionamiento del motor.

  • Página 16: Despegue Adecuado Del Motor

    DESPEGUE ADECUADO DEL MOTOR Los primeros 2,000 km. de recorrido de la motocicleta se denominan periodo de despegue. Durante este periodo se deben seguir las siguientes recomendaciones: No empiece a mover la motocicleta inmediatamente después de encender el motor. Espere al menos tres minutos a que el motor caliente a bajas revoluciones y de esta forma el aceite lubricará...

  • Página 17: Cuadro De Mantenimiento Periódico

    CUADRO DE MANTENIMIENTO PERIÓDICO LECTURA DEL ODOMETRO EN KMS. N° OPERACIÓN 2.000 4.000 8.000 12.000 16.000 20.000 *Filtro de Aire Bujía Carburador Batería nivel electrolito Tuercas y Tornillos Frenos Cambio cada año Líquido de Frenos cambio Amortiguadores y suspensión Filtro de gasolina Cadena tensión Clutch Radios tensión...

  • Página 18: Cuadro De Lubricación

    CUADRO DE LUBRICACIÓN LECTURA DEL ODOMETRO EN KMS. N° OPERACIÓN LUBRICANTE 2.000 4.000 8.000 12.000 16.000 Cambio cada 2.500 Kms. Aceite Cambio SAE 20W50 * Cadena Lubricar SAE 90 Limpiar y lubricar cada 500 Kms. * Filtro de Aire GASOL/ACEIT Limpiar y lubricar cada 2.000 Kms.

  • Página 19: Datos De Identificación

    DATOS DE IDENTIFICACIÓN UBICACIÓN DEL NÚMERO DE MOTOR: El número de motor de la AK125SL se encuentra ubicado en la carcaza izquierda, debajo del eje de cambios. UBICACIÓN DEL NÚMERO DE CHASIS: El número de chasis de la AK125SL se encuentra ubicado en la parte frontal del chasis, exactamente detrás de la luz delantera.

  • Página 20: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS Motor: Cuatro (4) tiempos, Monocilíndrico refrigerado por aire Cilindraje: 124 CC Potencia Máxima: 11.14 HP / 8000 rpm Transmisión: 5 Velocidades Peso Neto: 96 Kg. Encendido: Arranque: Eléctrico y de patada Freno delantero : Disco Freno trasero: Tambor Capacidad del tanque de combustible: 8.4 L (2.22 gal) (incluída la reserva) Bujía:...

  • Página 21: Recomendaciones Combustibles Y Aceites

    RECOMENDACIONES COMBUSTIBLES Y ACEITES GASOLINA Use siempre gasolina corriente sin plomo, la gasolina sin plomo alarga la vida útil de la bujía y los componentes de sistema de escape PRECAUCIÓN Derramar gasolina puede dañar las superficies pintadas. tenga cuidado de no derramarla cuando la suministre al tanque. Limpie la gasolina derramada inmediatamente.

  • Página 22: Aceite De Caja

    ACEITE DE CAJA (4 Tiempos) Use siempre aceite para motocicletas. Si se usa un aceite de buena calidad para motores cuatro tiempos y se hace el cambio periódico como lo indica la tabla de lubricación, alargará la vida útil de su motocicleta. Especificaciones del aceite de motor Sistema de JASO MA SAE 20W50...

  • Página 23: Localización De Partes

    LOCALIZACIÓN DE PARTES SUICHE DE ENCENDIDO: El suiche de encendido tiene dos posiciones: Motor apagado, sistema eléctrico aislado. Motor encendido, Equipo eléctrico puede utilizarse y la llave de encendido no se puede remover. LLAVE ADVERTENCIA: No deje el suiche en posición ON con el motor apagado, ya que puede disminuir la vida útil de su batería.

  • Página 24: Posición Sin Bloqueo

    SEGURO DE DIRECCIÓN. El seguro de dirección se encuentra al lado derecho debajo del manubrio. La dirección sólo se bloqueará con el manubrio en la posición extrema izquierda, y girando la llave 180° (grados) hacia la derecha. POSICIÓN SIN BLOQUEO GIRO 180°...

  • Página 25: Tapa Tanque De Combustible

    TAPA TANQUE DE COMBUSTIBLE Para abrir la tapa del tanque de gasolina debe seguir los siguientes pasos: Levantar la pestaña que cubre el suiche de la tapa del tanque de gasolina. Introducir la llave en la ranura del suiche y girarla en el sentido de las manecillas del reloj.

  • Página 26: Grifo De Gasolina

    GRIFO DE GASOLINA Arriba El grifo de paso de g a s o l i n a e s t á ubicado en la parte lateral izquierda del tanque de gasolina, Centro éste tiene las siguientes tres posiciones: Posición de reserva cuando no tiene Arriba suficiente gasolina.

  • Página 27: Funciones Comandos

    FUNCIONES COMANDOS COMANDO IZQUIERDO SUITCH CAMBIO DE LUCES DIRECCIONALES PITO...

  • Página 28: Cambio De Luces

    suitch debe permanecer en esta Direccionales: posición. Este suitch tiene tres posiciones. Este suitch se debe posicionar manualmente. Posición Izquierda: Se usa cuando se va a girar a la Pito: izquierda. Se encenderán las dos Presione el botón del pito para pitar direccionales izquierdas y la luz indicadora de direccional izquierda en el tablero.

  • Página 29: Comando Derecho

    FUNCIONES COMANDOS COMANDO DERECHO SUITCH ENCENDIDO ON/OFF DE LUCES ESTACIONARIAS BOTÓN ENCENDIDO ELÉCTRICO...

  • Página 30: Botón De Arranque

    SUITCH ON/OFF LUCES ESTACIONARIAS Este suiche tiene tres posiciones: Cuando se activa este suitch todas las direccionales y los dos pilotos de Posición abajo: direccionales en el tablero se Las luces del tablero, stop y farola se encienden. encuentran apagadas. Posición intermedia: Luces del tablero, stop y farola (luz de día) se encenderán.

  • Página 31: Velocímetro Y Pilotos Indicadores

    VELOCÍMETRO Y PILOTOS INDICADORES TACÓMETRO TACÓMETRO ODÓMETRO VELOCÍMETRO PILOTOS CAMBIOS PILOTO ALTA PILOTO NEUTRA SUITCH DE PILOTOS DIRECCIONALES ENCENDIDO...
